Senzori Kingmach cu sârmă vibrantă pentru monitorizarea sănătății structurale

Ce măsoară un senzor de sârmă vibrantă în SHM

Un senzor de sârmă vibrantă transformă o modificare mecanică într-o modificare a frecvenței de rezonanță a unui fir tensionat. O citire compatibilă excită firul, detectează răspunsul și aplică coeficienți de calibrare pentru a calcula deformarea, presiunea, sarcina sau o altă valoare de inginerie. Frecvența este mărimea măsurată, astfel încât variația normală a rezistenței cablului are o influență mai mică asupra rezultatului decât o poate avea asupra unui semnal de rezistență sau tensiune de nivel scăzut. Continuitatea cablului, ecranarea, protecția împotriva umezelii și compatibilitatea cu citirea contează în continuare.

Pentru o explicație mai profundă a mecanismului de detectare, revizuiți cum funcționează extensometrele cu sârmă vibrantă . Avantajul ingineresc este cel mai puternic în monitorizarea lentă, pe termen lung, unde stabilitatea și traseele lungi ale cablurilor contează mai mult decât răspunsul dinamic de înaltă frecvență. Un senzor de sârmă vibrantă nu este automat alegerea potrivită pentru vibrații rapide, mișcări globale mari sau o geometrie care necesită o cale de măsurare flexibilă, prin tragere, optică sau bazată pe satelit.

Verificarea terminologiei înainte de RFQ

Nu utilizați „sârmă vibratoare” ca denumire generică pentru fiecare instrument de ieșire în frecvență sau deplasare digitală. Modelele Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT și JMDL-32XXAT folosesc principii de modulare inductivă a frecvenței. JMDL-52XXADT folosește două bobine inductive cuplate, JMLS-22XXADT utilizează un mecanism de cablu cu conversie a rezistenței și comunicare digitală, iar JMBD-1050 utilizează poziționarea GNSS. Terminologia corectă previne nepotrivirea canalelor de citire, ipotezele de cablare și procedurile de calibrare.

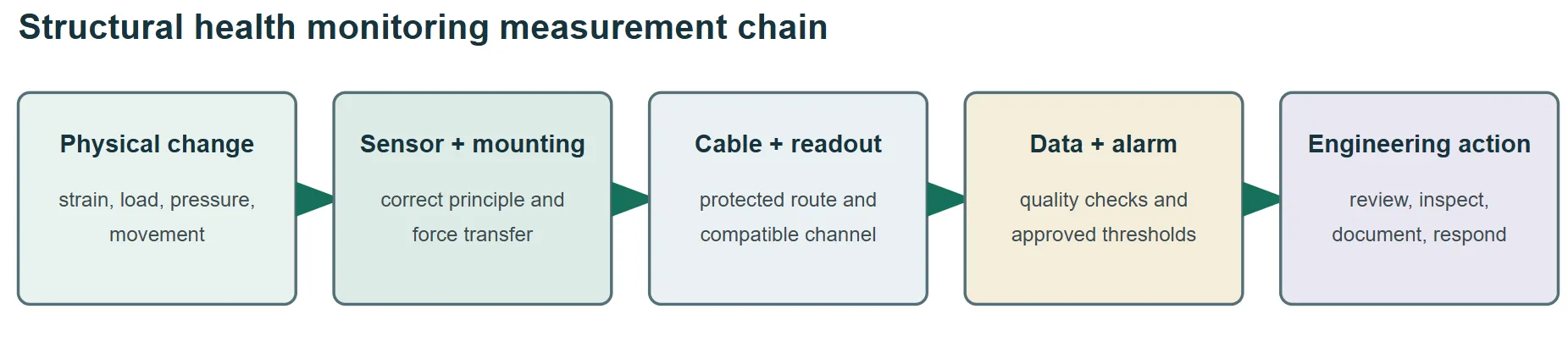

Construiți lanțul de măsurare înainte de a alege un model

Un senzor este un strat al unui sistem SHM. Punctul de măsurare, hardware-ul de montare, traseul cablului protejat, cititorul sau loggerul, legătura de comunicații, software-ul, pragurile de alarmă și procedura de răspuns trebuie să funcționeze ca un singur lanț. Un senzor foarte stabil nu poate corecta o ancoră instabilă, un cablu deteriorat, un canal incompatibil, o interpretare slabă a temperaturii sau un prag de alarmă care nu are o bază inginerească.



• Definiți întrebarea de inginerie și variabila fizică înainte de a selecta o familie de senzori.
• Confirmați că intervalul, rezoluția, repetabilitatea, comportamentul temperaturii și rata de eșantionare susțin decizia de alarmă.
• Specificați montarea, protecția cablurilor, împământarea, protecția la supratensiune, canalele de citire, comunicațiile, stocarea datelor și accesul la întreținere.
• Atribuiți responsabilitatea pentru citirile de referință, aprobarea pragului, revizuirea alarmelor, inspecția și păstrarea datelor.

Criteriile de selecție care aparțin ofertei

Opt opțiuni de monitorizare a mișcării și unde se potrivesc

Următoarele opt opțiuni apar în Kingmach's intervalul traductorului de deplasare . Ele rezolvă diferite întrebări de mișcare în cadrul SHM, dar nu sunt opt ​​versiuni ale unui senzor de sârmă vibrantă. Comparați principiul de detectare, calea de măsurare, metoda de instalare, ieșirea și cerințele de întreținere înainte de a trata modelele ca înlocuitori.

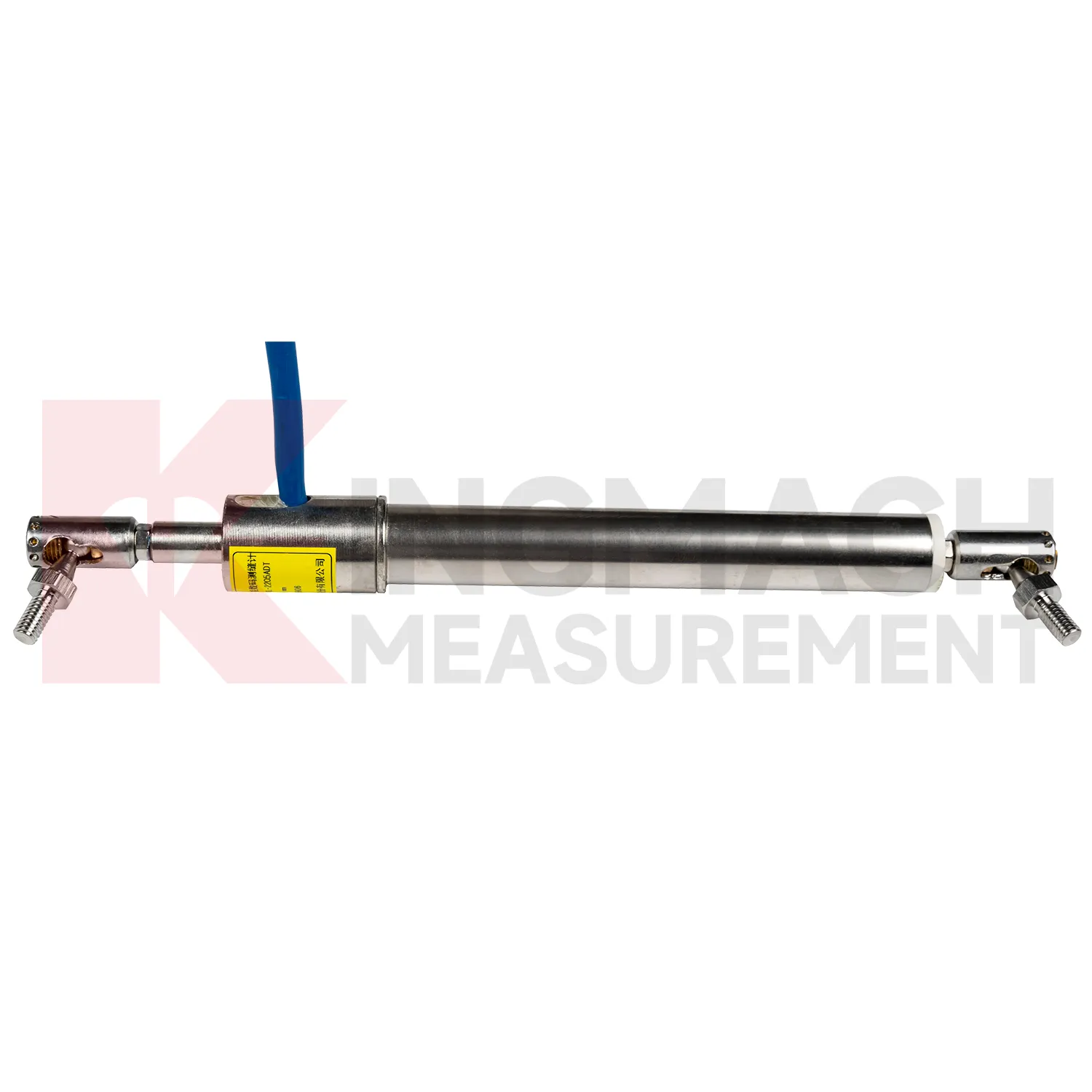

1. Indicator inteligent de fisuri: JMDL-22XXAT

Utilizați JMDL-22XXAT Smart Crack Gauge când variabila de inginerie este modificarea lățimii unei fisuri, îmbinări sau rosturi de dilatare. Opțiunile de gamă standard permit cumpărătorului să se potrivească cu mișcarea așteptată, mai degrabă decât să accepte o călătorie generică. Geometria de montare trebuie să transfere deschiderea direct în gabarit, menținând ancorele în afara materialului deteriorat sau slăbit. Citirea zero trebuie înregistrată cu temperatura, starea de instalare și referința relevantă a desenului.

Proiectul Egongyan Rail-only Bridge a folosit instrumente inteligente de măsurare a fisurilor într-un sistem mai larg de monitorizare a podului, arătând de ce datele despre fisuri ar trebui interpretate cu măsurători de sarcină, deformare, deformare și mediu. O greșeală comună este alegerea celui mai mic interval pentru precizie aparentă, fără a permite mișcarea sezonieră sau decalajul de instalare. Un altul este montarea peste o fisură neregulată fără a defini axa de mișcare. Solicitați intervalul exact, precizia, opțiunea de temperatură, lungimea cablului, accesoriile de montare, înregistrarea de calibrare și citirea compatibilă. Definiți cine poate reseta zero și cum va fi înregistrată orice resetare în istoricul de monitorizare.

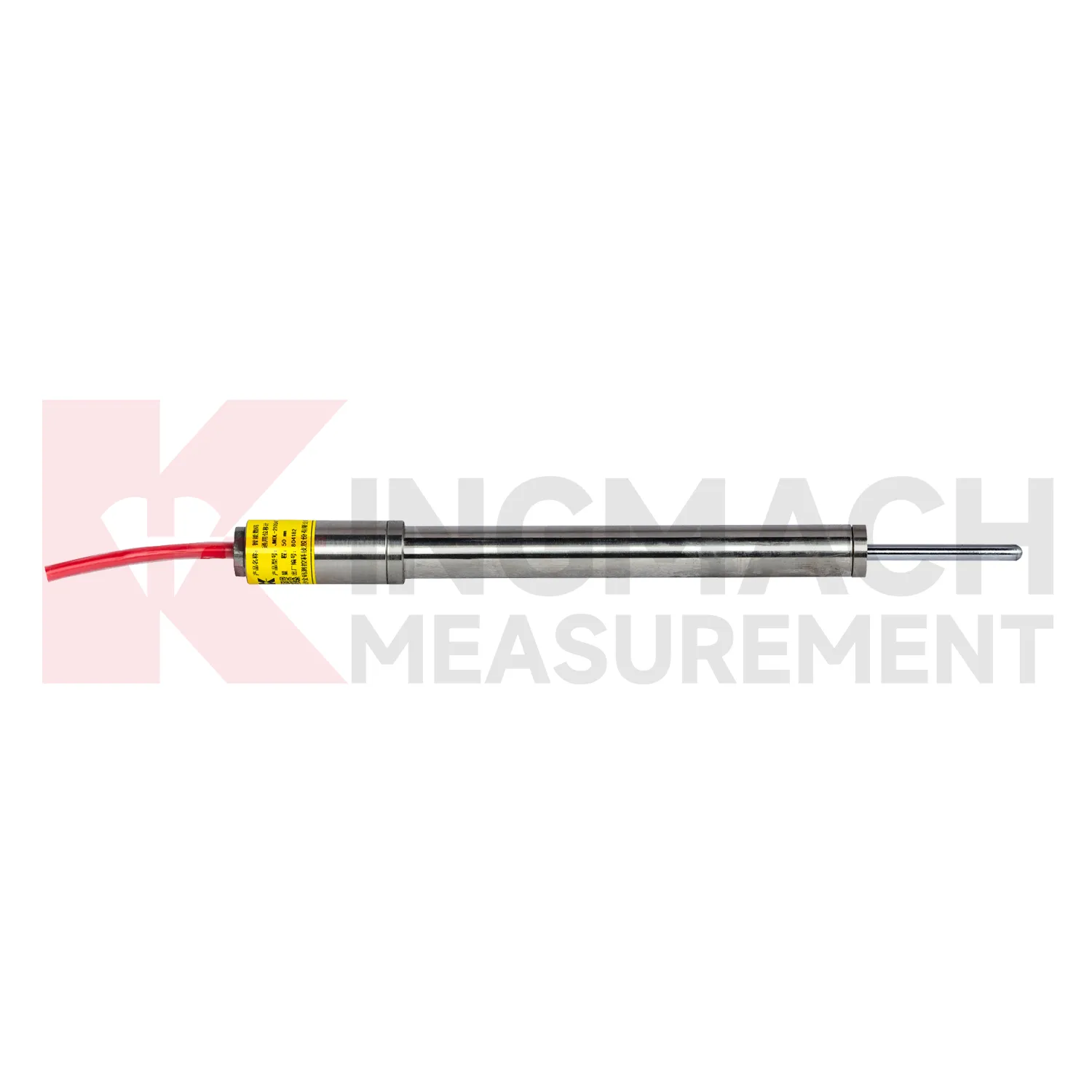

2. Contor de deplasare de uz general: JMDL-21XXAT

The JMDL-21XXAT Contor de deplasare de uz general se potrivește mișcării relative directe între două componente structurale atunci când direcția de măsurare este clară. Sarcinile tipice includ mișcarea rosturilor de dilatație, deplasarea suportului local și mișcarea relativă pe o interfață definită. Arhitectura sa inductivă de modulare a frecvenței și funcțiile digitale îl fac o tehnologie diferită de un senzor convențional cu sârmă vibratoare, chiar dacă frecvența este implicată în procesul intern de măsurare.

Înainte de a comanda, desenați punctul fix, punctul de mișcare, direcția așteptată, extensia inițială și plicul cu mișcare completă. Verificați dacă rotația sau mișcarea transversală ar putea încărca lateral tija sau suportul. Eroarea obișnuită este tratarea unui indicator de uz general ca un răspuns universal atunci când traseul de mișcare este curbat, prea lung, inaccesibil sau referitor la un material instabil. În aceste cazuri, o metodă flexibilă, sârmă, multipunct, roca de bază, optică sau GNSS poate răspunde la întrebare mai fiabil. Solicitați un desen de montaj dimensionat și verificați poziția inițială instalată înainte de a accepta citirea liniei de bază.

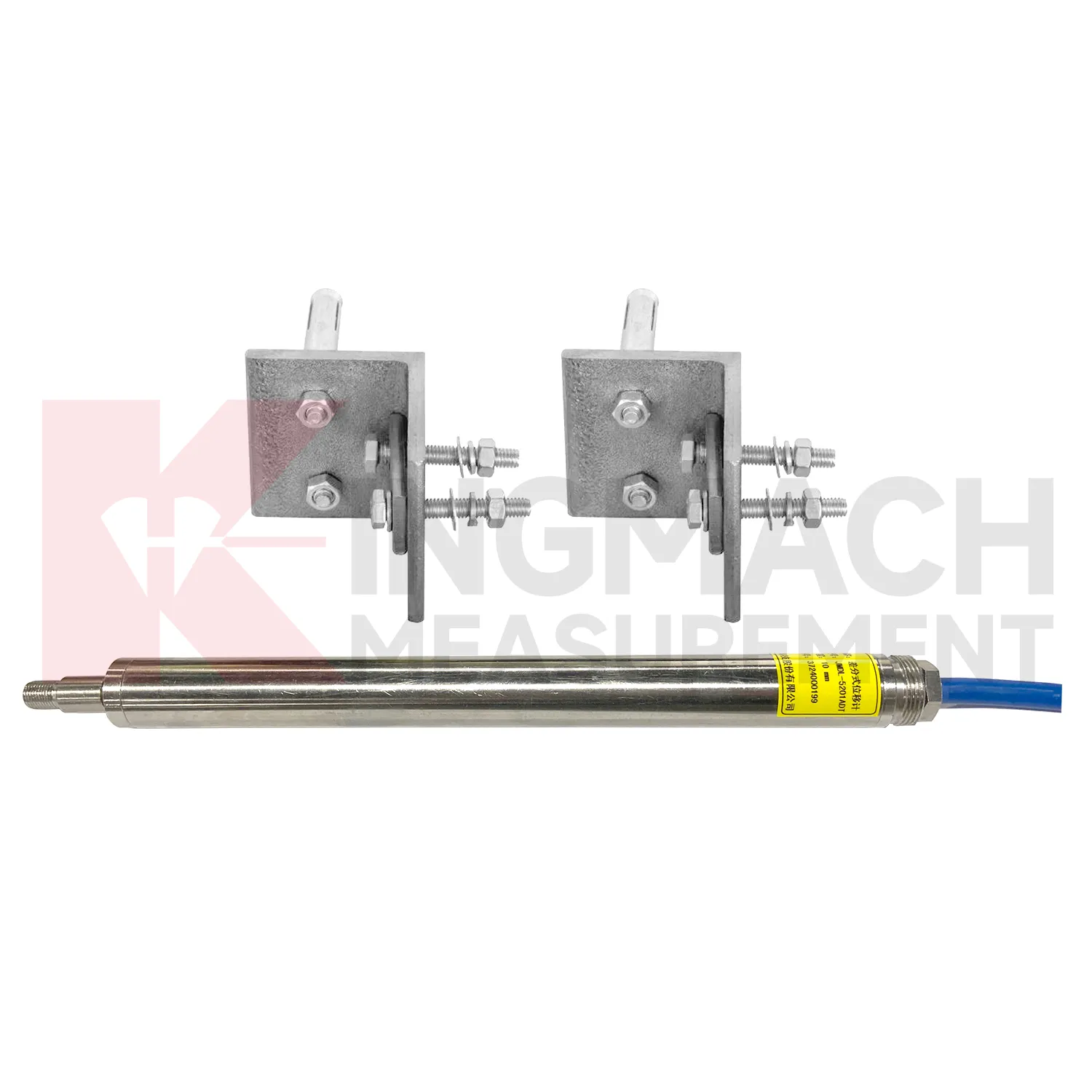

3. Contor diferenţial de deplasare: JMDL-52XXADT

Alegeți Contor de deplasare diferențială JMDL-52XXADT atunci când decizia depinde de diferența de mișcare dintre două puncte, cum ar fi mișcarea relativă într-o articulație, segment sau interfață. Două bobine inductive cuplate răspund în direcții opuse pe măsură ce tija se mișcă. Calculul diferențial are scopul de a reduce influența comună a mediului, inclusiv efectele legate de temperatură. Acest principiu de funcționare nu trebuie descris ca sârmă vibrantă.

Punctele de referință fac parte din măsurare. Dacă oricare ancoră se mișcă independent, rezultatul poate fi corect pentru geometria instalată, dar greșit pentru interpretarea inginerească. Includeți rigiditatea suportului, alinierea, poziția inițială, mișcarea termică, accesul și protecția cablului în desenul de instalare. O eroare comună este utilizarea unui ecartament diferențial atunci când proiectul are nevoie de fapt de o poziție absolută sau de călătorie lungă. Confirmați cadrul de referință și convenția semnelor așteptate înainte de a defini alarmele. În timpul punerii în funcțiune, aplicați o mișcare controlată în ambele direcții și verificați semnul, întoarcerea și maparea canalului.

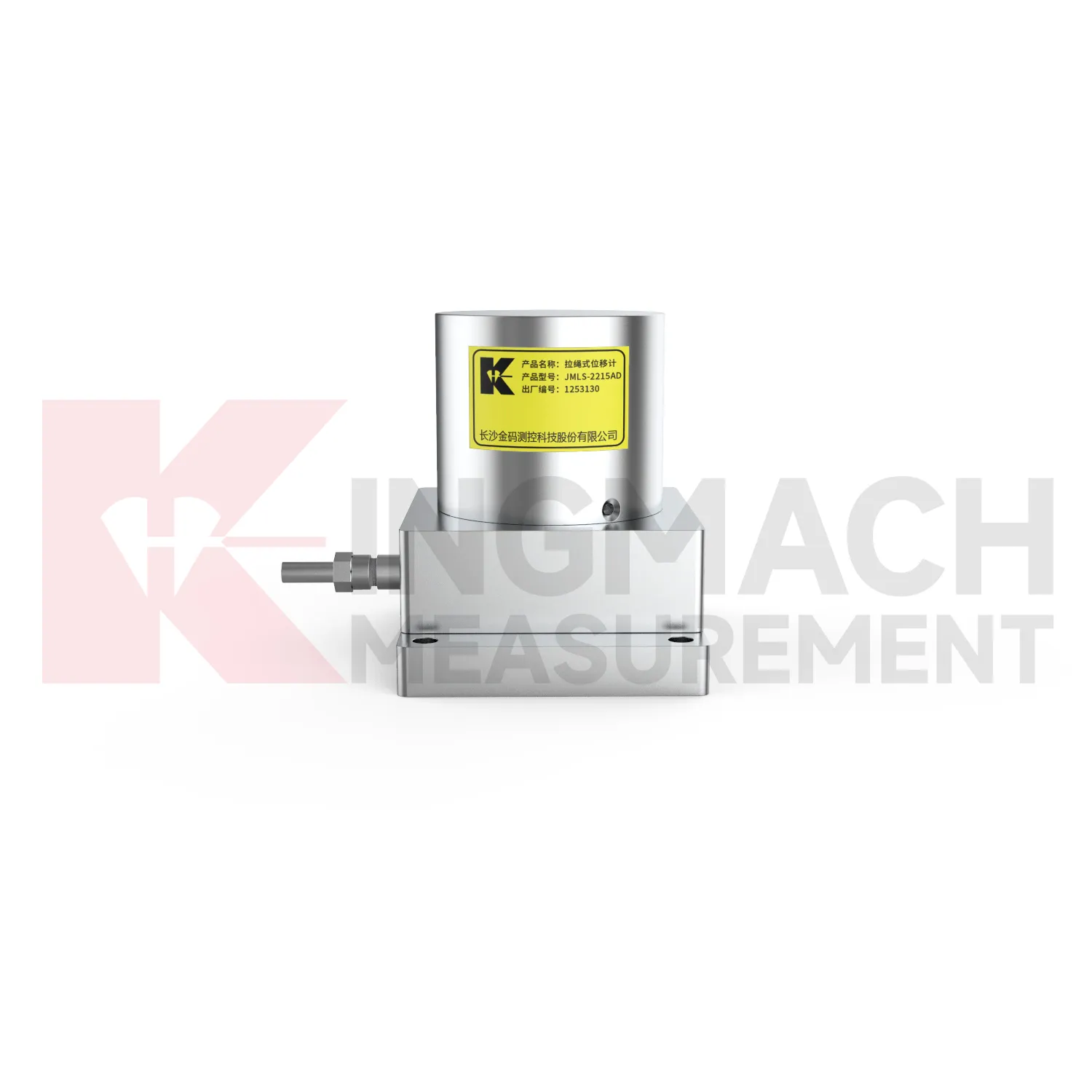

4. Senzor de deplasare cablu: JMLS-22XXADT

The Senzor de deplasare a cablului JMLS-22XXADT transformă prelungirea sau retragerea cablului printr-o bobină și un mecanism rotativ de detectare. Este util atunci când cursa este mai mare sau o tijă de măsurare rigidă nu poate urma traseul disponibil. Comunicarea RS485 poate simplifica conectarea la un sistem de achiziție compatibil, dar traseul cablului mecanic rămâne problema de instalare dominantă.

• Păstrați cablul aliniat cu mișcarea dorită și protejați-l de abraziune, agățare, gheață, resturi și impact accidental.
• Verificați forța de retragere, rezistența ancorei, cursa utilizabilă, geometria îndoirii, etanșarea carcasei, setările protocolului și accesul pentru inspecție.
• Nu utilizați cursa nominală completă ca mișcare de proiectare; instalare de rezervă și marjă pentru evenimente extreme.

O greșeală frecventă este concentrarea pe rezoluția electronică, ignorând în același timp mecanica cablurilor. Alinierea slabă sau o rută neprotejată pot introduce frecare, slăbiciune sau daune pe care nicio ieșire digitală nu le poate corecta. Confirmați direcția de tragere și comportamentul de retragere pe toată cursa așteptată înainte ca carcasa de protecție să fie închisă.

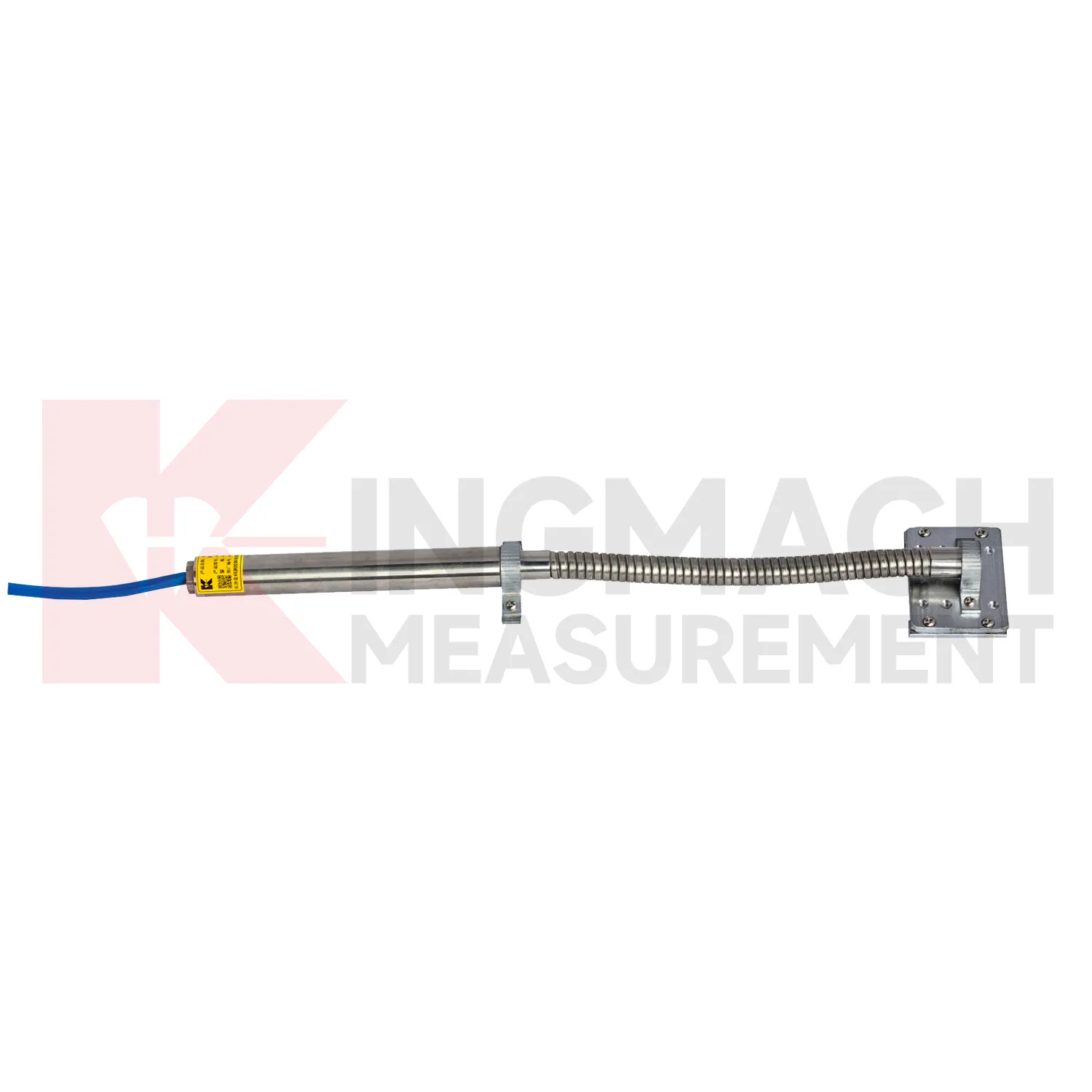

5. Contor de deplasare flexibil: JMDL-24XXAT

Utilizați Contor flexibil de deplasare JMDL-24XXAT atunci când elementul senzor trebuie să se deformeze cu geogrilă sau cu altă armătură încorporată, mai degrabă decât să acopere un gol curat. Extensia flexibilă urmărește mișcarea materialului, în timp ce aranjamentul intern inductiv cu modularea frecvenței evită contactul de alunecare între tijă și bobină. Acest lucru face ca modelul să fie relevant pentru soluri armate, suprafață, pante și aplicații de fundație în care un ecartament de suprafață rigid ar distorsiona calea de măsurare.

Planificarea instalării ar trebui să acopere orientarea senzorului, atașarea la armătură, protecția în timpul umplerii, ieșirea cablului, sarcinile de compactare, citirea inițială și relația dintre extensia măsurată și deformarea inginerească. Eroarea comună este tratarea tijei flexibile ca fiind indestructibilă din punct de vedere mecanic. Echipamentele de construcție, îndoirile ascuțite, atașarea defectuoasă sau amplasarea necontrolată a umplerii pot deteriora ansamblul sau îl pot decupla de material. Solicitați o declarație privind metoda de instalare și inspecția punctului de reținere înainte de îngropare. Fotografiați atașamentul și traseul cablului, astfel încât analizele ulterioare ale datelor să poată confirma geometria instalată.

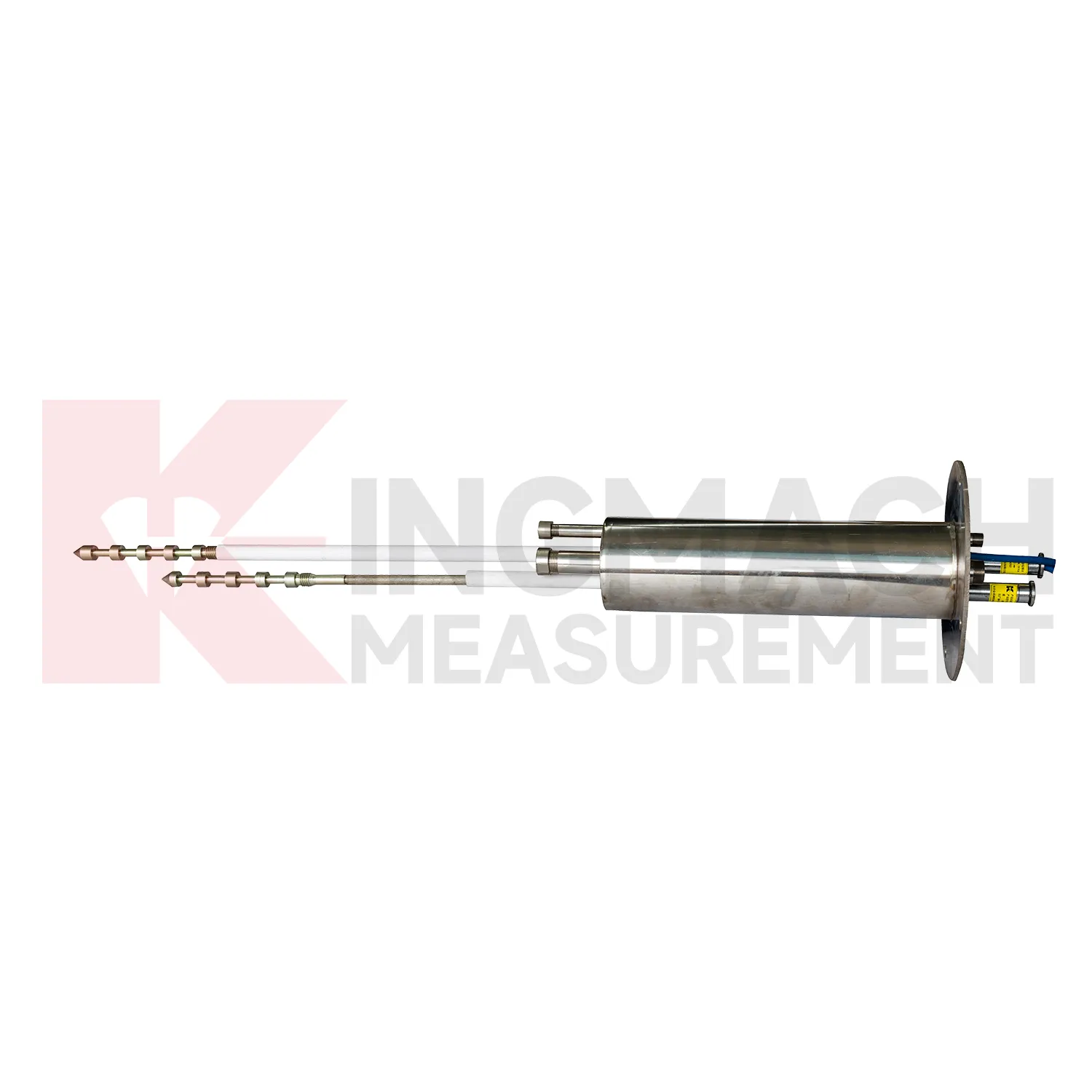

6. Contor de deplasare multipunct: JMDL-31XXAT

The Contor de deplasare multipunct JMDL-31XXAT separă mișcarea la mai multe adâncimi în roca înconjurătoare, pante, gropi de fundație sau teren de tunel. Ancorele instalate la diferite adâncimi se conectează prin tije și tuburi de protecție la calibrele de deplasare individuale. Compararea punctelor îl ajută pe inginer să distingă deformarea superficială de mișcarea mai profundă. Aceasta este mai informativă decât o citire de suprafață atunci când locația zonei active este incertă.

Echipa de proiectare trebuie să specifice adâncimea și diametrul găurii de foraj, dispunerea în trei până la cinci puncte, adâncimile ancorelor, geologia, chitul, lungimile tijei, protecția capului, traseul cablurilor, secvența de instalare și procedura de bază. Greșeala comună este alegerea unei distanțe egale între puncte fără referire la straturi, discontinuități, stadii de excavare sau zona de forfecare anticipată. Un alt risc este acela de a permite instalarea chitului sau a tijei pentru a crea cuplare neintenționată între puncte. Tratați proiectarea forajului și înregistrarea instalării ca parte a specificațiilor instrumentului. Solicitați programul final de adâncime și identificarea punctului instalat pentru a se potrivi cu harta canalului loggerului.

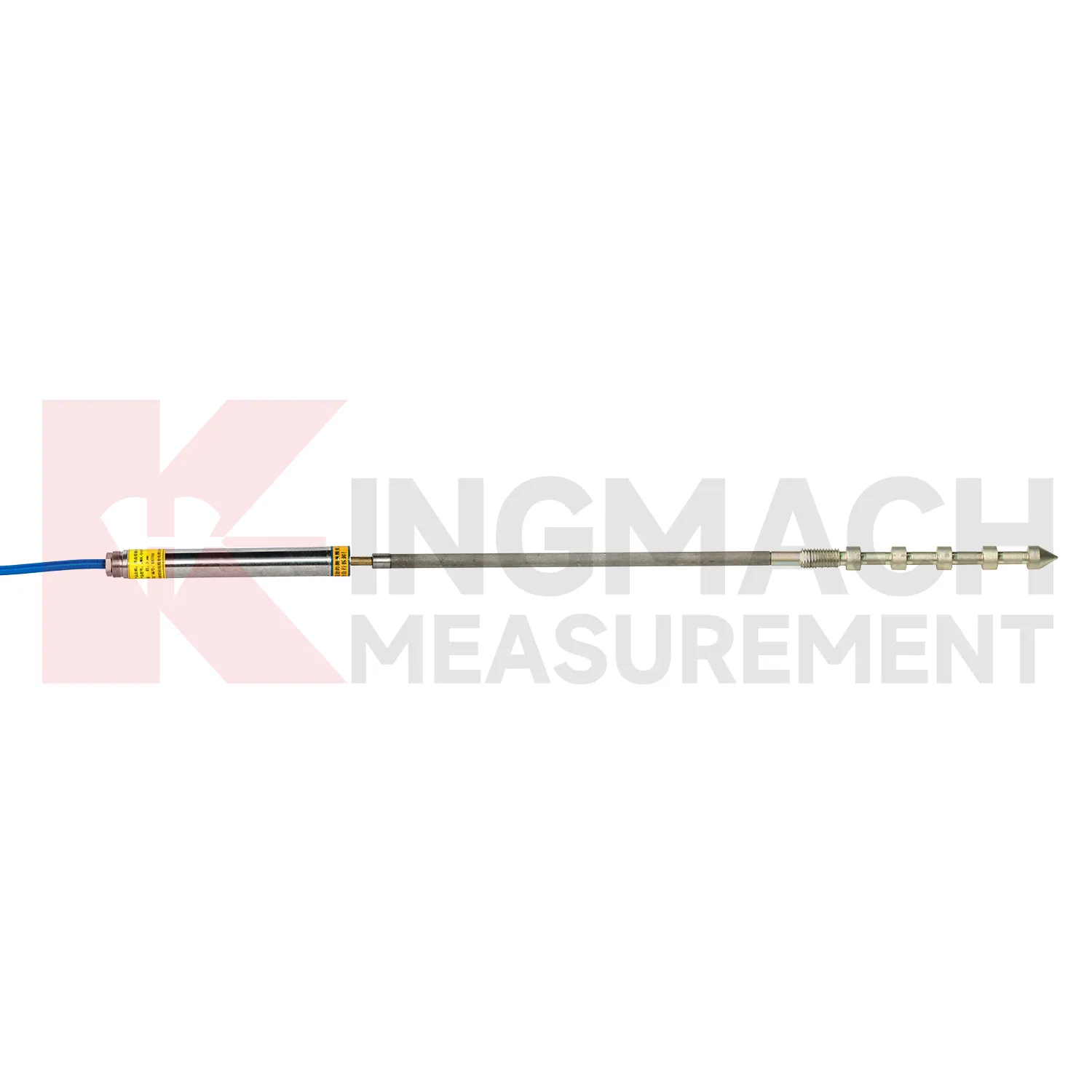

7. Contor de deplasare a rocii de bază cu un singur punct: JMDL-32XXAT

The JMDL-32XXAT Contor de deplasare a rocii de bază cu un singur punct măsoară mișcarea între o suprafață sau o referință structurală și o ancoră adâncă. Se potrivește cu deformarea rocii de tunel, mișcarea fundației barajului, mișcarea pantei sau aplicațiile de fundație în gropi când inginerul poate identifica o adâncime de referință stabilă semnificativă. Instrumentul combină un senzor de deplasare, tijă, ancoră, țeavă de protecție și ansamblu cap, astfel încât designul forajului și al ancorei afectează direct rezultatul.

Nu presupuneți că mai adânc înseamnă automat stabil. Examinați geologia, intemperiile, îmbinările, apele subterane, influența excavației și zona de deformare așteptată înainte de a selecta adâncimea ancorei. Un singur punct nu poate arăta cum este distribuită mișcarea deasupra ancorei; utilizați un sistem multipunct atunci când este necesară crearea de profiluri în adâncime. Cea mai frecventă eroare este de a numi ancora adâncă „roca de bază” fără a documenta de ce este o referință acceptabilă. Includeți buștenii de foraj, înregistrările de chituire, lungimea instalată și citirile de referință în documentele de acceptare. Dacă stabilitatea de referință rămâne incertă, adăugați un sondaj independent sau un alt punct de măsurare pentru verificare.

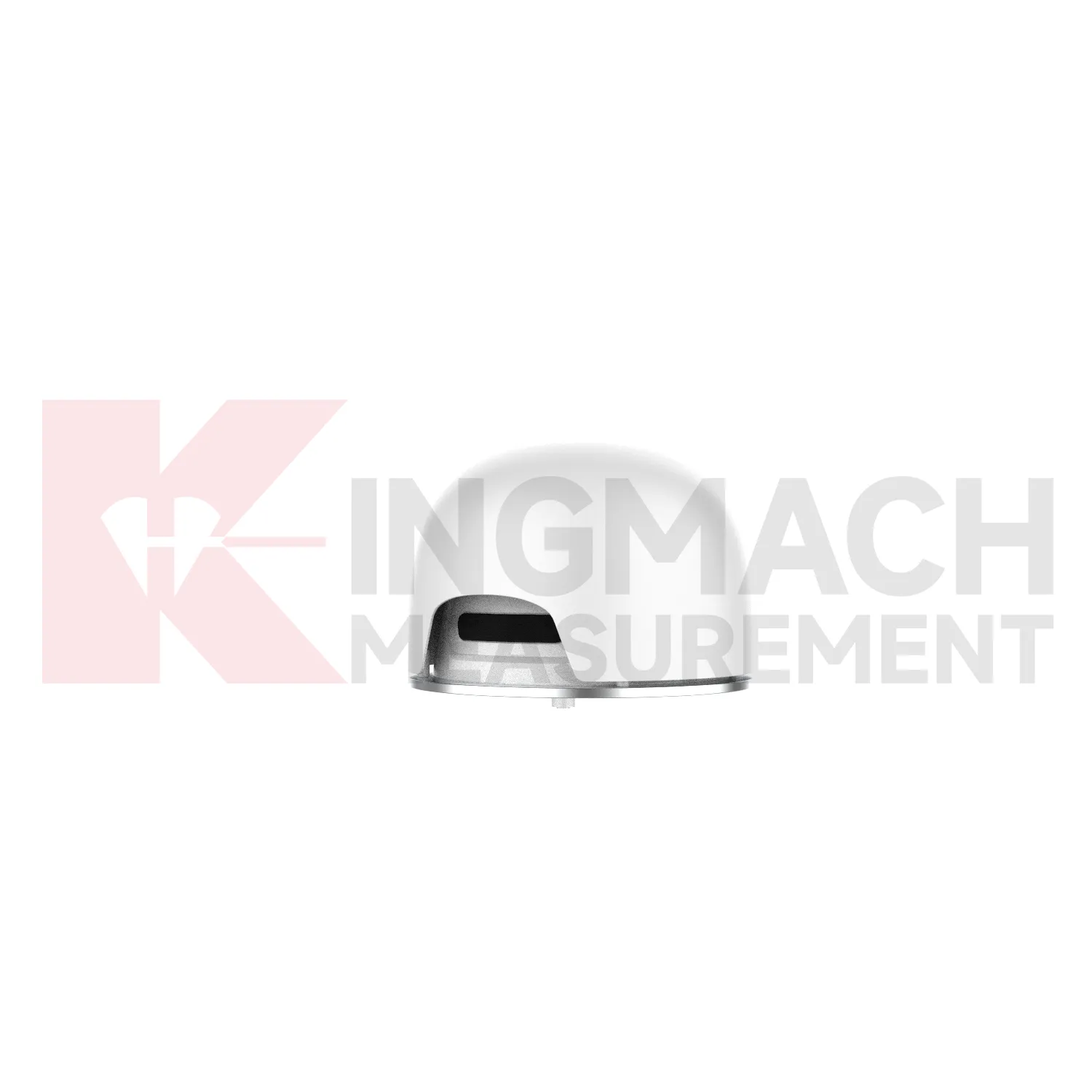

8. Monitorizarea deplasării GNSS: JMBD-1050

Utilizați Dispozitiv de monitorizare GNSS JMBD-1050 pentru schimbări de poziție orizontală și verticală pe poduri cu cer deschis, versanți, baraje, mine, căi ferate sau structuri mari. GNSS măsoară poziția globală mai degrabă decât deschiderea locală a fisurilor sau deplasarea tijei. Sistemul necesită o arhitectură de poziționare adecvată, un monument de montare, o sursă de alimentare, comunicații și o metodă de procesare a datelor. Poate acoperi scări de mișcare și distanțe care nu sunt practice pentru un senzor de contact local.

Înainte de achiziție, revizuiți vizibilitatea satelitului, riscul de mai multe căi, locația antenei, metoda de referință sau corecție, sistemul de coordonate, intervalul de eșantionare, autonomia puterii, acoperirea comunicațiilor, protecția împotriva trăsnetului și modul în care vectorii de deplasare vor fi filtrați și alarmați. Eroarea comună este instalarea GNSS lângă structuri reflectorizante sau cer obstrucționat și așteptarea la aceeași calitate a datelor ca un site deschis. GNSS și senzorii locali lucrează adesea împreună: GNSS urmărește mișcarea globală, în timp ce instrumentele de măsurare a fisurilor sau instrumentele de adâncime identifică mecanismele locale de deformare. Includeți un sondaj cu privire la cer și comunicații în planul de acceptare înainte de instalare.

Dovezi verificate ale proiectului și ce ar trebui să învețe cumpărătorii

Referințele de proiect denumite sunt utile numai atunci când clarifică domeniul de aplicare al sistemului. Cele trei cazuri verificate de mai jos arată monitorizarea cu mai mulți senzori, mai degrabă decât o afirmație de succes cu un singur model. Folosiți-le pentru a încadra variabilele, arhitectura de achiziție și riscurile de teren care aparțin unui RFQ de proiect.

Pod: Egongyan Rail-only Bridge

The Proiectul de monitorizare a podului numai pe calea ferată Egongyan în Chongqing a combinat instrumente inteligente de fisuri cu instrumente de forță, deformare, deformare, vibrații și de mediu. Pentru achiziții, acest lucru înseamnă că nu ar trebui să i se ceară unui ecartament de fisuri să explice fiecare răspuns structural. Definiți modul în care temperatura, comportamentul legat de trafic, forța cablului, deformarea și tendințele de fisurare vor fi aliniate în timp și revizuite.

Tunel: Yuping-Panzhou Expressway

The Proiect de monitorizare Yuping-Panzhou Expressway în Guizhou acoperite așezarea tunelului, convergența, fisurile și deformarea structurală. Combinația de echipamente a inclus măsurarea inteligentă a fisurilor și a deplasării cu laser, senzori de nivel hidrostatic și instrumente de deformare cu sârmă vibrantă. Lecția este etichetarea precisă: un proiect poate folosi senzori de sârmă vibrantă fără ca fiecare canal de deplasare să fie sârmă vibrantă.

Pantă: Jiwei Expressway în Shandong

The Proiect de monitorizare a pantei Jiwei Expressway funcții combinate de deplasare la adâncime, precipitații, nivelul apei subterane și funcții de alarmă cu sunet și lumină. Proiectul 2024 demonstrează de ce datele de deformare necesită declanșare și contextul stării amplasamentului. Un RFQ de pantă ar trebui să conecteze adâncimea de mișcare, intervalul de precipitații, răspunsul apei subterane, comunicațiile, puterea, logica de alarmă și responsabilitatea inspecției.

Proiectele de baraje necesită aceeași disciplină de sistem

Pentru un baraj, definiți dacă decizia se referă la deschiderea fisurilor, mișcarea îmbinării, deformarea fundației, presiunea porilor, nivelul apei, tasarea, ridicarea sau deplasarea globală. O sistem de monitorizare a barajului combină în mod normal mai multe familii de senzori și măsurători de mediu. Specificați punctele de referință, galeriile sau traseele cablurilor, impermeabilizarea, protecția la supratensiune, redundanța achiziției, accesul la inspecție, dreptul de proprietate asupra pragului și modul în care citirile vor fi comparate cu nivelul și temperatura rezervorului.

Înregistrarea datelor, monitorizarea de la distanță și videoclipul produsului

SHM pe termen lung necesită de obicei achiziție automată, în timp ce citirile manuale rămân utile pentru punere în funcțiune, verificări de bază, depanare și proiecte mici. Potriviți fiecare canal la principiul de detectare și la ieșire. Planificați cititor sau înregistrator de date , cablu de instrumentare , comunicații și software de vizualizare înainte ca comanda senzorului să fie eliberată.

Logica de alarmă ar trebui să separe verificările calității datelor de pragurile structurale. Lipsa datelor, linii plate, pași bruște după întreținere, răspuns imposibil la temperatură și dezacord între canalele asociate pot indica o problemă de măsurare. Alertele structurale ar trebui să utilizeze praguri aprobate de proiect, reguli de persistență, contacte de escaladare și un răspuns de inspecție. Stocați citirile brute, valorile de inginerie, versiunile de calibrare, evenimentele de întreținere și modificările pragului, astfel încât recenzenții ulterioare să poată reconstrui decizia.

Videoclipul arată JMZX-215HAT/HB/HA extensometru cu sârmă vibrantă încorporat , un instrument cu sârmă vibrantă autentic folosit pentru monitorizarea încorporată a deformarii. Utilizați-l pentru a distinge un element de detectare a sârmei vibratoare de tehnologiile inductive, de cabluri sau de deplasare GNSS descrise mai sus. Pentru pregătirea pe teren, asociați recenzia produsului cu Ghid de instalare a extensometrului cu sarmă vibrantă .

Achizitii si conditii comerciale

Comparați costul sistemului configurat, mai degrabă decât prețul unitar al senzorului. Cotația trebuie să separe senzorii, lungimile cablurilor, hardware-ul de montare, canalele de citire sau de înregistrare, carcase, alimentare, comunicații, software, documente de calibrare, punere în funcțiune, instruire, piese de schimb, ambalare, transport și taxe. Acest lucru dezvăluie dacă un preț mai mic al senzorului creează costuri mai mari de integrare, instalare sau întreținere.

Termenii comerciali actuali pentru modelele de deplasare Kingmach la care se face referire utilizează o cantitate minimă de comandă dintr-o singură bucată, preț negociabil, T/T în avans și livrare în 30 de zile de la plata integrală. Tratați aceștia ca termeni în faza cotației, nu o promisiune permanentă. Solicitați factura proforma pentru a confirma sufixul modelului, cantitatea, prețul unitar și total, Incoterm, ambalajul, etapa de plată, timpul de livrare, metoda de livrare, garanția, domeniul de calibrare, disponibilitatea de rezervă și limba documentului.

Revizuirea ciclului de viață ar trebui să includă forța de muncă la instalare, restricțiile de acces, verificările de calibrare, înlocuirea cablurilor, extinderea loggerului, taxele de comunicații, operarea software-ului, inspecțiile planificate și costul unei vizite de urgență la fața locului. Pentru senzorii îngropați sau la distanță, accesul de înlocuire poate depăși prețul inițial de achiziție. Acordați documentația din fabrică și verificările înainte de expediere înainte de plată, astfel încât detaliile lipsă ale modelului, canalului, cablului sau protocolului să nu apară în timpul punerii în funcțiune.

Lista de verificare RFQ pentru un pachet de senzori SHM

Măsurare și structură

• Tipul structurii, locația de monitorizare, desene, fotografii și variabila fizică de măsurat.
• Valorile normale și extreme așteptate, rezoluția necesară, baza de precizie, pragul de alarmă, intervalul de eșantionare și durata monitorizării.
• Puncte de referință, direcția de mișcare, decalajul de instalare, intervalul de temperatură și canalele aferente necesare pentru interpretare.

Site si instalare

• Apă, praf, coroziune, vibrații, fulgere, impact în construcție, cerințe pentru foraj sau chit, acces și traseul cablurilor.
• Suporturi de montare, ancore, conducte de protecție, cutii de joncțiune, conectori, ecranare, împământare și protecție la supratensiune.
• Declarația metodei de instalare, procedura de referință, punctele de reținere, citirile de acceptare și înregistrările așa cum au fost construite.

Date și domeniul comercial

• Citire manuală sau automată, tip de canal, protocol, putere, stocare, transmisie, mapare software, alarme și roluri ale utilizatorului.
• Fișă de date, coeficienți de calibrare, trasabilitate serială, instrucțiuni de cablare și instalare, certificate aplicabile, garanție și asistență.
• Cantitate, lungime cablu, accesorii, piese de schimb, ambalare, Incoterm, termeni de plată, termen de livrare, destinație și nevoi de punere în funcțiune.

Greșeli frecvente de cumpărare care cresc riscul de monitorizare

• Apelarea fiecărui fir vibrator de ieșire de frecvență sau senzor de mișcare digitală fără a confirma elementul de detectare și canalul de citire.
• Selectarea intervalului numai de la mișcarea normală și nu lăsați nicio admisie pentru compensarea instalării, comportamentul sezonier sau un eveniment extrem credibil.
• Compararea valorilor de precizie fără a verifica dacă se referă la scară completă, citire, liniaritate, repetabilitate sau un sistem complet instalat.
• Comandarea senzorilor înainte de finalizarea ancorelor, forajelor, traseelor ​​cablurilor, protecției, capacitatea loggerului, comunicațiile, puterea și etichetele software.
• Utilizarea unui senzor local pentru a interpreta un mecanism la nivel de sistem care depinde și de sarcină, temperatură, presiune, decontare sau mișcare globală.
• Aprobarea celui mai mic preț unitar fără stabilirea prețurilor, hardware-ul canalului, documentația, accesul la întreținere, piese de schimb și riscul de înlocuire.
