Cum funcționează tensiometrele cu sârmă vibrantă? Principii și aplicații

În ceea ce privește monitorizarea siguranței inginerești, trebuie remarcat faptul că toate modificările pot să nu fie evidente la nivelul suprafeței. Înainte ca fisurile, deplasările sau alte daune să devină evidente, pot exista deja semne că o grindă a podului suferă solicitări anormale, o secțiune a barajului răspunde anormal sau căptușeala unui tunel este supusă variațiilor de încărcare. Pentru părțile interesate de proiect, inclusiv proprietarii de proiecte, constructorii, consultanții și specialiștii în integrare, este important să se detecteze aceste schimbări din timp.

Tocmai de aceea monitorizarea deformarii este atât de vitală în inginerie civilă. Cantitatea de deformare dintr-un material, care corespunde alungirii și compresiei, dezvăluie performanța acestuia atunci când este supus sarcinilor. În multe cazuri, extensometrele cu sârmă vibrantă s-au dovedit a fi unul dintre cele mai fiabile instrumente din domeniu.

De la poduri și baraje până la pante, clădiri, tuneluri, turnuri eoliene, lucrări subterane și infrastructură de transport, tehnologia sârmei vibrante este utilizată pe scară largă acolo unde monitorizarea stabilității și durabilității contează. Contactați-ne pentru mai multe informații despre cum funcționează extensometrele cu sârmă vibrantă, de ce sunt apreciate în proiectele de inginerie și unde sunt aplicate în mod obișnuit. De asemenea, introducem o soluție de suprafață pentru proiecte de monitorizare structurală.

De ce este utilizată pe scară largă monitorizarea deformarii sârmei vibratoare în inginerie civilă

În proiectele mari de infrastructură, condițiile de monitorizare sunt adesea solicitante. Senzorii pot fi expuși condițiilor meteorologice din exterior, schimbărilor de temperatură, umidității, prafului, vibrațiilor și perioadelor lungi de funcționare. În aceste medii, inginerii nu caută pur și simplu un senzor care să funcționeze într-un laborator. Au nevoie de o metodă de detectare care poate furniza date stabile în timp în condiții reale de câmp.

Acesta este unul dintre principalele motive pentru care tehnologia firelor vibrante este atât de utilizată în monitorizarea siguranței inginerești.

Tehnica de măsurare a senzorilor cu sârmă vibrantă arată o stabilitate pe termen lung, precizie de măsurare și consistență mai bună decât alte tehnici de măsurare. Sistemul funcționează cel mai bine pentru perioade extinse de monitorizare, care necesită o ieșire constantă pe mai multe luni sau mai mulți ani, în loc de intervale scurte de testare.

Fiabilitatea acestui sistem, care oferă funcții de monitorizare esențiale pentru poduri, baraje, sisteme de reținere, tuneluri, turnuri eoliene și lucrări subterane. Proiectele necesită date de monitorizare, care să permită evaluarea siguranței, analiza tendințelor și planificarea întreținerii pe toată durata de viață a structurii.

Ce este un tensiometru cu sârmă vibrantă?

Un tensiometru cu sârmă vibrantă funcționează ca un senzor de măsurare a deformarii care detectează modificările tensiunii firului pentru a determina nivelurile de deformare.

Senzorul conține un fir care se extinde între două puncte neschimbate. Corpul senzorului transmite orice deformare care apare structurii monitorizate. Tensiunea firului suferă modificări din cauza acestui proces. Frecvența de vibrație a firului se modifică în funcție de tensiunea firului, ceea ce are ca rezultat încordarea structurii, provocând o schimbare sincronizată a frecvenței.

Această frecvență poate fi apoi măsurată de o unitate de citire sau de un înregistrator de date și convertită în date de inginerie pentru analiză.

În termeni simpli, un tensiometru cu sârmă vibrantă transformă mișcarea structurală într-un semnal de frecvență care poate fi utilizat pentru a monitoriza comportamentul legat de stres. Sistemul devine esențial pentru proiectele de inginerie care necesită măsurători de deformare pe termen lung, precise și de încredere.

Cum funcționează tensiometrele cu sârmă vibrantă?

Principiul de funcționare al sistemului necesită o demonstrație pas cu pas pentru o înțelegere completă.

1. Apare deformarea structurală

Un element de pod, un suport de oțel, o suprafață de beton, căptușeală de tunel sau secțiune de turn suferă sarcini, schimbări de temperatură, mișcare a solului, vibrații sau alte impacturi structurale. Materialul prezintă o tensiune măsurabilă, deoarece chiar și deformațiile mici creează schimbări permanente.

2. Senzorul răspunde la acea mișcare

Când extensometrul cu sârmă vibrantă este instalat pe structură, urmărește deformarea suprafeței monitorizate. Dacă structura se întinde, senzorul se întinde. Dacă se comprimă, senzorul răspunde în consecință.

3. Modificări ale tensiunii firelor

În interiorul gabaritului, firul intern este tensionat. Pe măsură ce structura se deformează, starea mecanică a firului se modifică. Acest lucru modifică nivelul de tensiune în fir.

4. Modificări ale frecvenței vibrațiilor

Firul este excitat să vibreze și se măsoară frecvența sa naturală. Deoarece frecvența este legată de tensiunea firului, orice modificare a tensiunii indusă de efort are ca rezultat o schimbare a frecvenței.

5. Frecvența este convertită în date de monitorizare

Frecvența măsurată este colectată de un instrument sau de un sistem de monitorizare. Datele pot fi apoi procesate în valori de deformare și utilizate de ingineri pentru a observa tendințele, a evalua răspunsul structural și a identifica schimbări neobișnuite.

Un avantaj important al acestei metode este că măsurarea bazată pe frecvență este foarte potrivită pentru monitorizarea pe teren, în special acolo unde sunt implicate cabluri lungi sau medii complexe de amplasare. Pentru proiectele mari de infrastructură, acest beneficiu practic poate fi foarte valoros.

De ce sunt utile tensometrele cu sârmă vibrantă montate pe suprafață

Nu toate proiectele permit instrumentarea încorporată. În multe aplicații din lumea reală, inginerii trebuie să monitorizeze structurile existente, activele reabilitate sau suprafețele structurale accesibile după ce construcția a început deja sau a fost finalizată. În aceste situații, un tensiometru cu sârmă vibrantă montat pe suprafață poate fi o soluție eficientă.

Un model de suprafață este util în special atunci când scopul este de a monitoriza tensiunea direct pe exteriorul elementelor structurale, cum ar fi elementele de oțel, suprafețele de beton, cadrele de susținere, secțiunile turnului și alte părți expuse. Oferă flexibilitate în implementare și poate fi potrivit atât pentru structurile nou construite, cât și pentru cele care funcționează deja.

Acest lucru face ca extensometrele cu sârmă vibrantă montate pe suprafață să fie deosebit de relevante pentru:

• evaluarea stării structurale
• modernizarea și consolidarea evaluării
• monitorizarea legată de întreținere
• observație post-construcție
• monitorizarea pe termen lung a siguranței componentelor accesibile

Pentru cumpărătorii de inginerie, aceasta înseamnă o opțiune practică de senzor care se poate adapta la o gamă largă de condiții de proiect fără a necesita instalarea încorporată.

Ce pot învăța inginerii din datele de deformare a firului vibrant

Un tensiometru face mai mult decât să genereze numere. Valoarea sa reală constă în ceea ce aceste numere dezvăluie despre structură.

Cu monitorizarea deformarii sârmei vibratoare, inginerii pot înțelege mai bine:

• modul în care elementele structurale răspund la sarcină
• dacă comportamentul real se potrivește cu așteptările de proiectare
• cum se modifică stresul în timpul etapelor de construcție
• indiferent dacă măsurile de întărire sau reparații funcționează conform intenției
• modul în care temperatura, încărcarea ciclică sau așezarea afectează structura în timp
• dacă tendințele anormale pot indica un risc de dezvoltare

În multe proiecte, cea mai mare valoare a monitorizării deformarii nu este o singură lectură, ci modelul în timp. Analiza tendințelor ajută la identificarea dacă o structură se comportă normal sau dacă pot fi necesare inspecții suplimentare și acțiuni de inginerie.

Din acest motiv, tensometrele cu sârmă vibrantă sunt adesea integrate în sistemele de monitorizare a sănătății structurale pe termen lung, unde fiabilitatea și continuitatea sunt esențiale.

Aplicații tipice în monitorizarea siguranței tehnice

Poduri

Inginerii folosesc extensometre cu sârmă vibrantă în proiectele de poduri pentru a monitoriza componentele structurale, care includ grinzile, elementele din oțel și elementele legate de punte, precum și zonele care sunt vulnerabile la daune cauzate de oboseală. Dispozitivele permit inginerilor să evalueze modul în care structura reacționează la sarcinile care apar în timpul mișcării vehiculului și la impactul asupra mediului.

Baraje

Datele de deformare oferă informații cruciale pentru monitorizarea siguranței barajului, deoarece le permit inginerilor să studieze modul în care structurile răspund la variațiile de presiune și temperatură a apei și la condițiile de funcționare extinse. Acest proces joacă un rol vital atât în ​​evaluarea performanței, cât și în procedurile de control al siguranței.

Pantele și Structurile de Reținere

Inginerii folosesc echipamente de monitorizare a deformarii pentru a studia modul în care sistemele de stabilizare a pantelor și structurile de reținere reacționează la presiunea solului, sarcinile de susținere și forțele de mișcare.

Clădiri și structuri înalte

Inginerii structurali folosesc extensometre cu sârmă vibrantă în clădiri și turnuri și sisteme structurale armate pentru a măsura distribuția tensiunilor și transferul sarcinii și pentru a evalua tehnicile de întărire.

Tuneluri și inginerie subterană

Senzorii instalați în tuneluri și șantiere de construcții subterane le permit inginerilor să măsoare modul în care sistemul de căptușeală a tunelului, structurile de susținere și activitățile de construcție funcționează în diferite faze de construcție. Sistemul se dovedește deosebit de util atunci când trebuie să aibă loc monitorizarea continuă a stresului.

Turnuri de vânt

Structurile turnurilor eoliene sunt supuse încărcărilor dinamice repetate. Monitorizarea deformarii îi ajută pe ingineri să înțeleagă comportamentul la stres operațional, răspunsul la oboseală și performanța structurală în timp.

Straturi și infrastructură de transport

În ingineria legată de transport, extensometrele pot fi aplicate elementelor de susținere și componentelor infrastructurii pentru a evalua efectele repetate ale încărcării și răspunsul structural pe termen lung.

Proiectul Kingmach- Podul Shanghai-Suzhou-Nantong Yangtze

Ce să luați în considerare înainte de a alege un tensiometru cu sârmă vibrantă

Alegerea unui tensiometru ar trebui să se bazeze întotdeauna pe obiectivul real de monitorizare și pe starea amplasamentului. Înainte de a cumpăra, echipele de proiect ar trebui să ia în considerare câteva întrebări cheie:

• Pe ce material va fi montat gabaritul?
• Este structura nouă, existentă sau în curs de consolidare?
• Monitorizarea este pe termen scurt, periodică sau continuă?
• Senzorul va funcționa în aer liber sau într-un mediu umed?
• Proiectul necesită achiziție automată de date?
• Cât de importante sunt rutarea cablurilor și distanța de transmisie?
• Ce nivel de protecție este necesar împotriva intemperiilor, vibrațiilor sau perturbărilor amplasamentului?

Un senzor poate părea adecvat din punct de vedere tehnic pe hârtie, dar dacă nu se potrivește cu metoda de instalare, starea mediului sau sistemul de monitorizare, performanța proiectului poate fi afectată. Acesta este motivul pentru care mulți cumpărători preferă să lucreze cu furnizori care pot oferi asistență bazată pe aplicații, nu doar cu liste de produse.

O soluție practică pentru monitorizarea deformațiilor de suprafață structurală

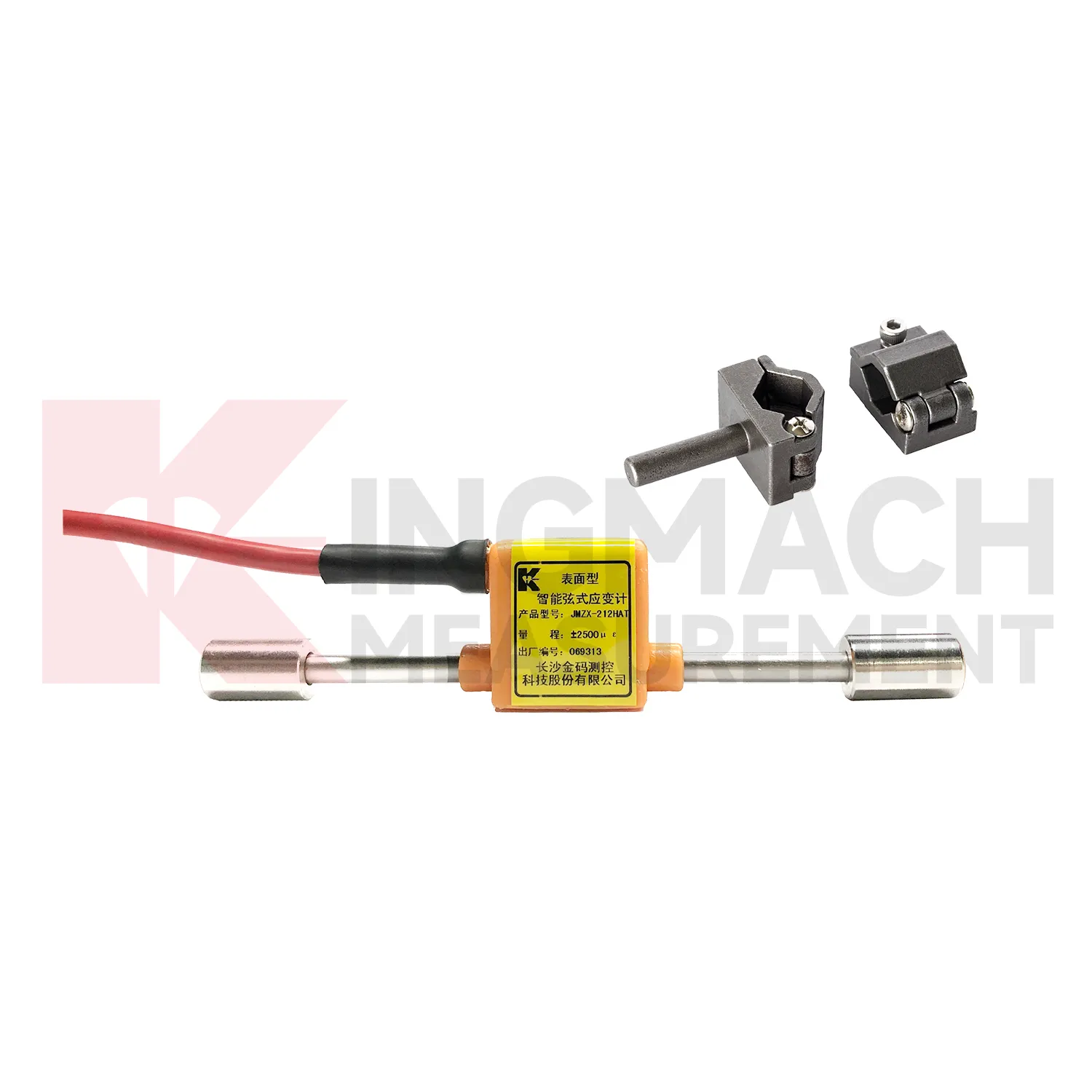

Pentru proiectele care necesită o monitorizare fiabilă a deformarii pe suprafețele structurale, modelul nostru de extensometru inteligent cu sârmă vibrantă, model de suprafață este o opțiune practică.

Conceput pentru aplicații de monitorizare a siguranței inginerești, acest produs este potrivit pentru implementarea pe teren unde stabilitatea datelor pe termen lung și instalarea pe suprafață sunt importante. Poate fi aplicat într-o gamă largă de proiecte de infrastructură și construcții, inclusiv poduri, baraje, tuneluri, taluzuri, clădiri, turnuri eoliene, lucrări subterane și structuri de transport.

Valoarea sa constă în combinarea avantajelor tehnologiei de detectare a sârmei vibratoare cu caracterul practic al unei configurații montate pe suprafață, făcându-l o alegere puternică pentru elementele structurale accesibile și sistemele de monitorizare bazate pe proiecte.

Puteți explora produsul aici: Tensiometru inteligent cu sârmă vibrantă

În calitate de furnizor orientat spre export care deservește aplicații de monitorizare a siguranței inginerești, înțelegem că cumpărătorii internaționali au adesea nevoie de mai mult decât un singur senzor. Au nevoie de comunicare receptivă, potrivire adecvată a produselor și sprijin pentru achizițiile bazate pe proiecte. Indiferent dacă sunteți antreprenor, integrator de monitorizare, distribuitor sau echipă de consultanță, suntem gata să vă ajutăm să găsiți o soluție adecvată de monitorizare a deformarii.

Concluzie

Extensometrele cu sârmă vibrantă funcționează ca instrumente vitale pentru monitorizarea siguranței inginerești moderne, deoarece transformă mișcările structurale minore în informații esențiale de monitorizare. Sistemul funcționează prin detectarea modificărilor de frecvență care apar atunci când tensiunea firului fluctuează, iar această metodă oferă beneficii practice pentru aplicații extinse în exterior.

Inginerii pot folosi extensometre pe sârmă vibrantă montate la suprafață pentru a monitoriza comportamentul structural și răspunsul la sarcină și schimbările de performanță în poduri, baraje și taluzuri, clădiri și tuneluri, turnuri eoliene și instalații subterane și sisteme de infrastructură de pe stratul drumurilor.

Echipa noastră vă va ajuta să alegeți un senzor de monitorizare a deformarii de încredere pentru viitorul dvs. proiect, în timp ce vă oferim servicii de aprovizionare la export. Vă vom recomanda cea mai bună soluție pentru nevoile dvs. după ce ne furnizați tipul de proiect, materialul de structură și cerințele de monitorizare.

FAQ

1. Pentru ce este folosit un tensiometru cu sârmă vibrantă?

Un tensiometru cu sârmă vibrantă este utilizat pentru a măsura deformarea structurală în proiectele de inginerie. Se aplică în mod obișnuit în poduri, baraje, tuneluri, clădiri, versanți, turnuri eoliene, lucrări subterane și alte sisteme de monitorizare a infrastructurii.

2. Cum funcționează un tensiometru cu sârmă vibrantă?

Funcționează prin măsurarea modificărilor frecvenței de vibrație a unui fir tensionat intern. Când structura monitorizată se deformează, tensiunea firului se modifică, ceea ce modifică frecvența vibrațiilor. Această frecvență este apoi convertită în date legate de deformare.

3. De ce sunt potrivite pentru monitorizare pe termen lung extensometrele cu sârmă vibrantă?

Ele sunt utilizate pe scară largă pentru monitorizarea pe termen lung, deoarece tehnologia cu sârmă vibrantă oferă performanțe stabile, repetabilitate bună și adecvare pentru medii dure de inginerie civilă, cum ar fi locurile exterioare, umede și cu temperatură variabilă.

4. Care este avantajul unui tensiometru cu sârmă vibrantă montat la suprafață?

Un model montat pe suprafață este util pentru structurile existente, proiectele de modernizare și părțile structurale accesibile unde instalarea încorporată nu este posibilă sau nu este necesară. Oferă o implementare flexibilă pentru monitorizarea pe teren.

5. Cum aleg tensometrul potrivit pentru proiectul meu?

Ar trebui să luați în considerare materialul structurii, locația de instalare, durata monitorizării, starea mediului, rutarea cablurilor și dacă senzorul se va conecta la un sistem automat de monitorizare. Lucrul cu un furnizor experimentat vă poate ajuta să vă asigurați că produsul corespunde nevoilor dvs. reale ale proiectului.
