Celulă de sarcină solidă vs goală: un ghid cuprinzător pentru selecția ingineriei (căi de forță și aplicații tipice și cerințe de certificare)

Alegerea dintre o celulă de sarcină solidă și o celulă de sarcină goală este o decizie inginerească autentică. Nu este o luptă pentru caracteristicile produsului. Diferența fundamentală constă în modul în care forța este introdusă în senzor. Această cale de încărcare determină unde funcționează în mod fiabil fiecare tip și unde va eșua inevitabil. Acest articol servește ca instrument de decizie. Întemeiază comparația în logica inginerească, mai degrabă decât în ​​preferința de marcă. Vom începe cu ceea ce este de fapt fiecare senzor. Cuvintele „solid” și „gol” descriu forma, dar nu descriu funcția.

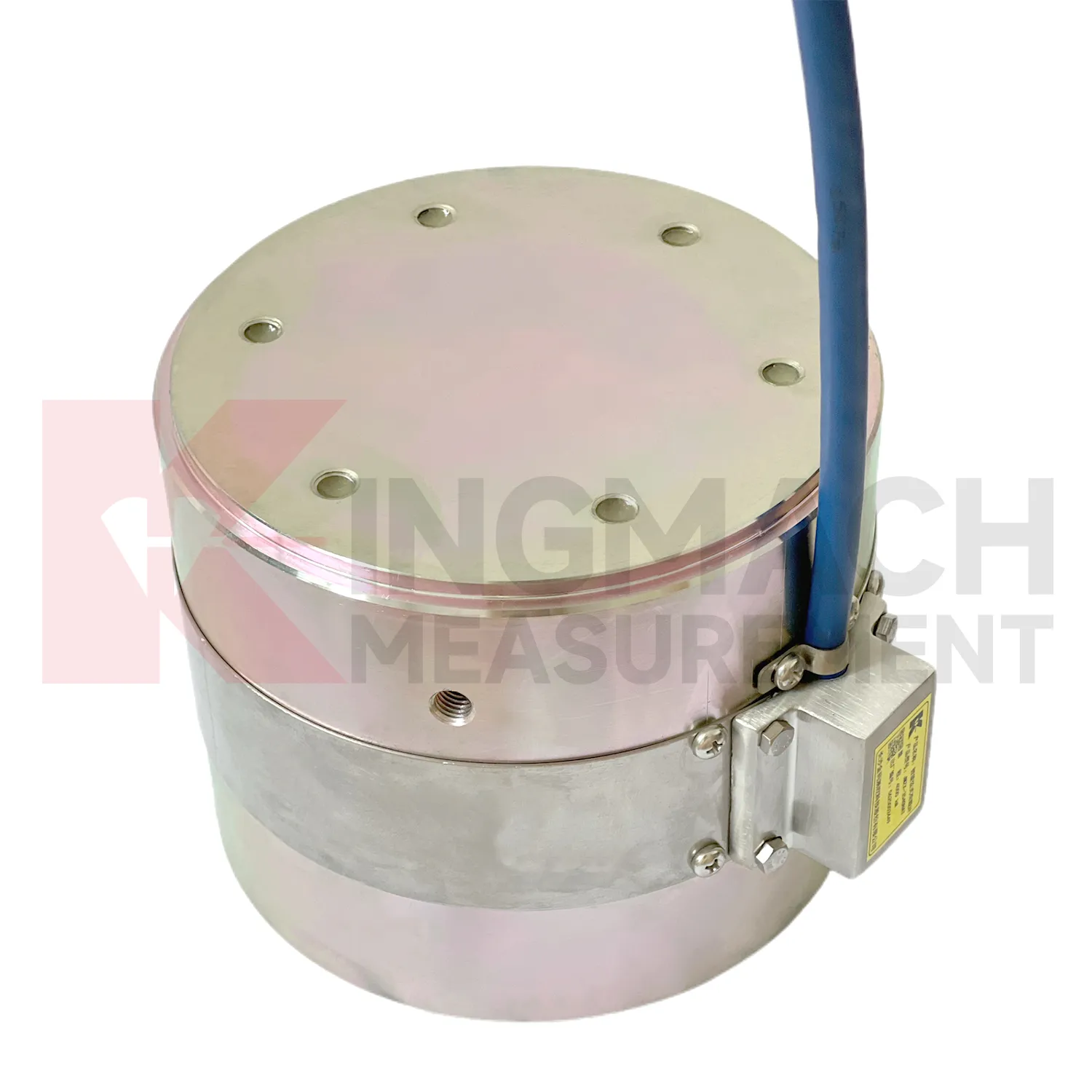

1. Ce este o celulă de sarcină solidă și cum măsoară forța?

Inginerii știu deja cum arată un cilindru. Ceea ce trebuie să înțeleagă cu adevărat este calea de încărcare printr-un corp solid. O celulă de sarcină solidă are o arhitectură de bază bazată pe un element de compresie cilindric cu corp solid. Corpul elastic din oțel se formează uniform sub o sarcină de compresiune axială. Corzile de sârmă vibrante încorporate stau în interiorul corpului. Aceste șiruri detectează micro-tulpina ca o schimbare distinctă de frecvență.

Logica traseului de încărcare este simplă. Sarcina intră pe suprafața de susținere. Se deplasează prin toată secțiunea transversală a elementului elastic. În cele din urmă, iese prin suprafața de lagăr inferioară. Celula însăși devine o inserție structurală. Acesta poartă sarcina fizică.

Designul cu mai multe șiruri calculează valori medii în mai multe puncte de măsurare din interiorul corpului. Gama de capacitate mai mică utilizează un design cu 3 șiruri. Gamele de capacitate mai mari necesită un design cu 6 corzi. Această medie cu mai multe șiruri oferă Seria Kingmach JMZX-34XX/35XX/36XXHAT precizia sa de 0,5% FS. Menține această precizie pe o gamă masivă de 1.000-10.000 kN, în ciuda mediilor de operare solicitante.

Dispozitivul dispune de un cip HAT inteligent la bord. Acest cip inteligent stochează nativ coeficientul de calibrare. Se corectează automat pentru temperatură printr-un termistor încorporat. De asemenea, salvează până la 600 de înregistrări de măsurători. Senzorul își amintește propriul istoric chiar și fără un data logger conectat.

Domeniul de funcționare se întinde de la -30°C la +80°C. În plus, celula solidă are o toleranță la suprasarcină de până la 300-400% din capacitatea sa nominală înainte de defecțiune catastrofală. Acest lucru oferă o marjă de siguranță extrem de semnificativă. Supraîncărcarea accidentală bruscă este un risc foarte real în testarea piloților și aplicațiile de rulment de pod.

[Vedeți specificațiile complete pentru celula de sarcină solidă Kingmach JMZX-35XXHAT]

2. Ce este o celulă de sarcină goală - și ce o face diferită din punct de vedere structural?

O celulă de sarcină goală este cunoscută și sub denumirea de celulă de sarcină inelară. Arhitectura miezului se bazează pe un corp inelar (în formă de inel) cu un orificiu central. Elementul structural trece prin centrul celulei. Acest membru poate fi o tijă de ancorare, un cablu sau un șurub. Sarcina se transferă de la piulița elementului structural direct pe fața inelară a celulei. Sarcina nu intră în peretele forajului în sine.

Logica traseului de încărcare diferă complet de o celulă solidă. Sarcina intră prin suprafața rulmentului inelar. Corpul inelului se comprimă uniform în jurul circumferinței sale. Mai multe șiruri de sârmă vibratoare stau aranjate în jurul inelului. Aceste șiruri medii semnalul de compresie. Acest design cu mai multe coarde compensează puternic încărcarea excentrică minoră. Un design cu un singur șir pur și simplu nu poate face față sarcinilor neuniforme.

Acest design cu mai multe acorduri utilizează trei acorduri la intervale inferioare. Progresează la șase acorduri pentru intervalul 4.000–8.000 kN. Această arhitectură specifică permite JMZX-3XXXHAT Celulă de sarcină goală pentru a fi instalat pe o tijă de ancorare sub tensiune fără demontare. Tija trece pur și simplu. Nuca poartă pe fața celulei. Monitorizarea începe imediat.

Celula goală are o durată de viață de 50 de ani. Corpul elastic din oțel este supus unui tratament de stabilitate în mai multe etape înainte de a părăsi fabrica. Firele interioare vibrante au oțel ultra-rezistent. Tehnicienii ancorează aceste fire folosind tehnologia de sudare standard internațională. Acestea nu sunt revendicări ale specificațiilor de bază. Sunt decizii vitale de proiectare care contează profund în programele de siguranță a barajelor de 20 de ani.

Această celulă are o certificare dublă la GB/T 13606-2007 și DL/T 269-2022. Al doilea standard este specific ingineriei hidraulice și energetice. Acest lucru îl face singura alegere corectă pentru monitorizarea barajului și a ancorelor hidroenergetice.

[Vedeți specificațiile tehnice pentru celula de sarcină goală JMZX-3XXXHAT]

3. Specificații Alăturat: Ce înseamnă de fapt numerele

Atribut	Celulă de sarcină solidă (JMZX-35XXHAT)	Celulă de sarcină goală (JMZX-3XXXHAT)	Ce înseamnă în practică
Gama de capacitate	1.000–10.000 kN	500–8.000 kN (disponibil la comandă)	Punctul de intrare inferior de 500 kN al celulei goale se potrivește cu tijele de ancorare mai mici. O celulă solidă ar fi supraspecificată aici. Pentru aplicațiile de testare a fundației piloților de capacitate ultra-înaltă care depășesc 8.000 kN, Kingmach poate furniza soluții personalizate de celule de sarcină solide JMZX-36XXHAT. Nu ezitați să contactați echipa noastră tehnică pentru mai multe informații.
Rezoluţie	0,1 kN (toate modelele)	0,1–1 kN (variază în funcție de model)	Rezoluția constantă de 0,1 kN a celulei solide ajută la testarea cu precizie a piloților. Rezoluția de 1 kN a celulei goale este acceptabilă deoarece sarcinile monitorizate sunt proporțional mari.
Capacitate de memorie	600 de înregistrări	800 de înregistrări	Spațiul de stocare la bord mai mare al celulei goale reflectă profilul său de desfășurare de durată mai lungă pentru monitorizare de zeci de ani.
Certificari	GB/T 13606-2007	GB/T 13606-2007 și DL/T 269-2022	Standardul suplimentar de inginerie hidraulică (DL/T 269-2022) asigură conformitatea strictă a proiectului în mediile de baraj.
Durată de viață de proiectare	Nespecificat (în funcție de aplicație)	50 de ani	Celula goală este proiectată pentru monitorizare permanentă. Celula solidă este utilizată în mod obișnuit în fazele temporare de testare.

Aceste numere oferă o îndrumare excelentă. Cu toate acestea, întrebarea mai revelatoare este unde fiecare tip aparține cu adevărat unui proiect real.

4. Unde celulele de sarcină solide funcționează cel mai bine - și de ce

Această secțiune explică de ce calea de încărcare specifică a celulei solide o face alegerea corectă. Ne uităm la raționament, nu doar la catalogarea caracteristicilor.

Testarea sarcinii piloților: Celula de sarcină solidă pentru testarea piloților este o potrivire perfectă. Celula solidă se află direct între capul grămezii și cricul de încărcare. Sarcina de testare completă trece direct prin corpul celulei. Capacitatea solidului de a transporta sarcina structural este absolut esențială aici. Capacitatea sa masivă de până la 10.000 kN acoperă piloții forați de cel mai mare diametru din fundațiile podurilor.

Monitorizarea scaunului lagărului podului: Celula acționează ca o inserție structurală în stiva de rulmenți. Trebuie să suporte sarcini imense de proiectare pe termen nelimitat, în timp ce le măsoară activ. Geometria de compresie a corpului solid se descurcă perfect. Dimensiunile de referință ale celulelor de sarcină solide Kingmach corespund perfect dimensiunilor standard ale plăcilor de rulment din codurile de proiectare a podurilor.

Măsurarea forței cricului hidraulic: Operațiunile de posttensionare necesită o supraveghere strictă. Celula solidă se află sub cric. Măsoară forța aplicată în timp real. Acest lucru verifică dacă pre-stresul de proiectare este de fapt realizat la fața locului. Inginerii nu se pot baza pur și simplu pe calculele presiunii cricului.

Monitorizarea sarcinii de lucru temporare: Echipele de construcții monitorizează cofrajele, falsurile și sprijinirea. Programul de monitorizare se încheie când structura se termină. Echipa scoate instrumentarul. Toleranța ridicată la suprasarcină a celulei solide o face o alegere robustă, reutilizabilă pentru lucrări grele din faza de construcție.

De ce eșuează în aplicațiile prin tijă: O celulă solidă nu are orificiu central. Nu se poate fixa pe o tijă sau cablu. Inginerii nu o pot adapta cu ușurință. Crearea fitingurilor de capăt personalizate introduce imediat încărcarea excentrică. Acest lucru compromite direct acuratețea măsurătorilor și distruge datele.

[Vedeți aplicațiile din lumea reală ale produselor Kingmach în anumite tipuri de proiecte]

5. Unde celulele de sarcină goale funcționează cel mai bine - și de ce

Celula goală nu este doar o celulă solidă modificată. Este un instrument fundamental diferit. Este optimizat pentru o geometrie de încărcare complet diferită.

Monitorizarea cablului de ancorare și a tendonului pretensionat: aplicațiile cu celule de sarcină goale strălucesc aici. Tija sau cablul trece lin prin orificiul central. Piulița sau placa de ancorare se sprijină plat pe fața inelară. Celula măsoară forța reală de pretensionare în tendon. Nu măsoară intrarea mufei. Măsoară forța reală din elementul structural după blocare și în timp.

Monitorizarea șuruburilor și ancorelor la sol: tunelurile, pantele și pereții de reținere se bazează pe șuruburi. Celula goală se află la capul șurubului în timpul instalării inițiale. Rămâne acolo pe toată durata de viață a structurii. Durata sa de proiectare de 50 de ani se potrivește cu durata programului de monitorizare pe termen lung. Modelele cu diametrul mai mic corespund cu precizie dimensiunilor standard ale capului șuruburilor.

Monitorizarea barajului și ancorelor hidroenergetice: Certificarea DL/T 269-2022 este strict obligatorie pentru standardele chineze de inginerie hidraulică. Este o cerință rigidă de conformitate. Certificarea duală a celulei goale acoperă această necesitate legală. Celula solidă nu deține acest standard hidraulic specific.

Monitorizarea cablurilor de susținere a podului și a suportului: programele de monitorizare a modernizării vizează adesea podurile existente. Factorul de formă inelar permite o instalare ușoară pe cablurile existente. Tehnicienii au nevoie doar de acces la capătul ancorei. Instalarea nu necesită tăierea elementului structural. Acesta este adesea factorul decisiv pentru inginerii de achiziții.

De ce eșuează în aplicațiile simple ale rulmenților: Celula tubulară are o geometrie inelară. Această formă concentrează în mod natural sarcina pe suprafața rulmentului inelului îngust. Plasarea acestuia în interiorul unui stivă de rulmenți plat fără o tijă transversală dimensionată corect introduce un câmp de tensiune neuniform. Senzorul citește corect această solicitare, dar citirea nu reprezintă sarcina reală a rulmentului.

[Vedeți aplicațiile din lumea reală ale produselor Kingmach în anumite tipuri de proiecte]

6. Logica de instalare: ce cere fiecare tip de la echipa de site

Cerințele de instalare dictează în cele din urmă unde proiectele reușesc sau eșuează. Ambele tipuri de celule de sarcină cu sârmă vibrantă necesită o precizie ridicată din partea echipei de șantier.

Cerințe de instalare a celulelor solide: suprafețele plane, paralele, nu sunt negociabile. O neregularitate a suprafeței de doar 1 mm pe o suprafață a celulei cu diametrul de 200 mm distruge datele. Introduce încărcare excentrică masivă, măsurabilă. Echipele trebuie să folosească șaibe sferice pentru scaune ca practică standard. Tehnicienii trebuie să verifice alinierea corectă cu axa sarcinii înainte de a aplica prima încărcare.

Cerințe de instalare cu celule goale: jocul dintre alezaj și tijă trebuie să se potrivească exact cu toleranța specificată. Tija centrală nu trebuie să intre niciodată în contact cu peretele interior al forajului sub sarcină. Tehnicienii efectuează instalarea la capul de ancorare înainte ca piulița să fie tensionată. Reinstalarea după tensionare este practic imposibilă. Echipa ar trebui să detensioneze complet întreaga ancoră pentru a remedia o greșeală.

Planificarea continuității semnalului: Ambele tipuri de celule de sarcină utilizează arhitectura inteligentă HAT. Ele oferă o ieșire digitală excelentă la distanță lungă. Cu toate acestea, tehnicienii trebuie să planifice traseul cablului de la senzor la data logger în timpul instalării. Nu pot adapta cu ușurință cablurile. Cablurile îngropate și subacvatice necesită cablu blindat greu. Ei solicită, de asemenea, cutii de joncțiune impermeabile, evaluate strict pentru adâncimea exactă de instalare.

Riscul comun: ambele tipuri de celule rămân extrem de vulnerabile la erori timpurii. Greșelile făcute la instalare nu pot fi corectate ulterior fără o intervenție fizică severă. Obținerea corectă a instalării precise de prima dată nu este o exagerare inginerească. Este singura varianta.

7. Lista de verificare a deciziei: cinci întrebări care duc la alegerea corectă

Inginerii se confruntă cu termene limită strânse. Utilizați acest instrument de decizie concis pentru a vă ghida strategia de achiziții.

Întrebarea 1 — Există un element structural (tijă, cablu, șurub) care trebuie să treacă prin senzor?
Da: Alegeți gol.
Nu: Alegeți solid.

Întrebarea 2 — Senzorul va suporta în întregime sarcina structurală sau doar o va percepe?
Trebuie să transportă sarcina completă în interior: alegeți solid.
Numai sensul (forța transferată prin suprafața rulmentului): alegeți oricare dintre tipurile, în funcție strict de întrebarea 1.

Întrebarea 3 — Este acesta un test temporar sau o instalație de monitorizare permanentă?
Test temporar/faza de construcție: Alegeți solid.
Program SHM permanent / pe termen lung: Alegeți gol (oferă o durată de viață de 50 de ani).

Întrebarea 4 – Proiectul se încadrează în standardele de inginerie hidraulică sau din sectorul energetic?
Da: Alegeți hollow (certificat DL/T 269-2022).
Nu: Oricare tip îndeplinește standardul general GB/T 13606-2007.

Întrebarea 5 – Care este capacitatea de monitorizare necesară?
Sub 500 kN: Alegeți gol (modele de intrare disponibile).
10.000 kN sau mai mult: alegeți solid (golul depășește în mod normal la 8.000 kN standard, deși există opțiuni personalizate).

Notă de închidere a listei de verificare: dacă două sau mai multe întrebări indică echipa ta în direcții opuse, întrerupeți imediat. Aplicația dvs. necesită o examinare de specialitate. Kingmach oferă configurații personalizate pentru a face față cerințelor hibride complexe.

Geometria aplicației decide geometria senzorului

Celulele de sarcină solide și celulele de sarcină goale nu sunt niciodată produse concurente la puncte de preț diferite. Sunt instrumente complementare, concepute pentru căi de încărcare complet diferite. Geometria unică a proiectului determină întotdeauna care senzor este corect.

Multe proiecte la scară largă necesită ambele tipuri simultan în diferite puncte de monitorizare. Un program complex de poduri ar putea folosi celule solide în siguranță la locurile lagărelor, în timp ce desfășoară simultan celule goale la ancorele cablului de susținere.

Încă nu sunteți sigur despre soluția potrivită pentru proiectul dvs.? Completați formularul de consultare tehnică de mai jos, iar inginerii Kingmach vă vor oferi recomandări de selecție personalizate în 24 de ore. [Vedeți pagina produsului pentru celulele de încărcare solidă] · [Vedeți pagina produsului cu celule de sarcină goale] · [Descărcați fișa tehnică completă (PDF)]
