Modul integrat complet de achiziție JMZX-4/8GH-RTU

Informații generale despre produs

Condiții comerciale ale produsului

Descriere

Introducere:

Modulul Integrated Comprehensive Acquisition (JMZX-4/8GH-RTU) este un modul automat de achiziție cu mai multe semnale lansat de compania noastră. Poate colecta date de la senzori de tipuri de semnal, cum ar fi cablul vibrant, tensiunea, rezistența și RS485. Modulul integrează un circuit de control al încărcării solare, baterie cu litiu, modul wireless 4G, stocare parametri, colectare de date etc., realizând integrarea colectării, sursei de alimentare și încărcarea datelor. Produsul poate fi utilizat în proiecte de monitorizare a siguranței diferitelor structuri și inginerie geotehnică (diguri de rezervor, poduri, tuneluri, versanți, case dărăpănate, mine, centrale nucleare și clădiri civile etc.), oferind suport de date și bază de judecată referitoare la situația actuală și siguranța proiectului pentru managerii de construcții și operațiuni inginerești. Adoptă un design portabil, având dimensiuni compacte, proprietăți impermeabile și rezistente la praf.

Caracteristicile produsului:

1. Adoptă un design integrat extrem de inteligent și modular, care sprijină identificarea automată și calculul inteligent și calculând automat cantitățile fizice (stres, sarcină, deplasare, temperatură etc.) și raportându-le automat.

2. Suportă upgrade și întreținere de la distanță, realizând cu adevărat funcționarea nesupravegheată.

3. Utilizează un microprocesor pe 32 de biți cu capabilități puternice de calcul și procesare, îmbunătățind considerabil eficiența sistemului.

4. Acceptă încărcarea externă prin interfața de tip C.

5. Pot accesa diverse tipuri de senzori, cum ar fi senzori de tip bus RS485, senzori inductivi inteligenți modulați în frecvență, senzori de sârmă vibrantă, senzori de semnal de tensiune și termometre cu termistor 3k.

6. Interfețele senzorilor adoptă toate un design izolat, îmbunătățind considerabil performanța de protecție împotriva trăsnetului a modulului.

7. Comunicație 4G/5G încorporată în întreaga rețea, care acceptă carduri SIM de utilizator și carduri de rețea dedicate IoT (carduri APN) și acceptă încărcarea datelor către serverele de rețea interne direct, fără a trece prin rețeaua externă. Acceptă protocoale personalizate de utilizator, cum ar fi TCP, MQTT și HTTP și acceptă încărcarea datelor pe platforme specificate, cu suport pentru împingerea la până la 4 adrese de centre de date.

8. Design cu putere redusă. După setarea colectării temporizate, intră automat în modul de repaus în timpul nemăsurării pentru a reduce consumul de energie. Acceptă sincronizarea automată și trezirea de la distanță.

9. Modulul acceptă mai multe metode de colectare, cum ar fi colectarea în timp real, colectarea unică, colectarea temporizată, colectarea declanșată de prag și încărcarea activă. Parametrul intervalului de colectare temporizată este configurabil (1min~24H), iar colectarea criptată poate fi efectuată automat în funcție de prag. Acceptă stocarea automată a datelor atunci când rețeaua este deconectată. Capacitatea de stocare încorporată acceptă salvarea datelor istorice pentru mai mult de 1 an și acceptă funcțiile de transmisie/retransmisie offline.

10. Modulul integrează un panou solar și o baterie cu litiu încorporată, cu un circuit de control al încărcării solare încorporat, permițând colectarea de date pe termen lung. La o frecvență de colectare de o dată la jumătate de oră, poate funcționa normal timp de 30 de zile înnorate și ploioase consecutive.

11. Ușor de transportat, de dimensiuni compacte, rezistent la apă și praf.

Specificații

1. Metoda de alimentare cu energie: sursă de alimentare internă a bateriei
2. Tensiune de încărcare: DC5V
3. Canale de modul:

JMZX-4GH-RTU: 1 × canal de colectare autobuz RS485, 4 × canale de colectare a semnalului analogic

JMZX-8GH-RTU: 1 × canal de colectare autobuz RS485, 8 × canale de colectare a semnalului analogic

4. Temperatura de funcționare: -30~+60℃
5. Umiditate de funcționare: 0-95%RH
6. Modulul CH1-CH4/CH8 poate accesa senzori precum tipul de sârmă vibratoare, tipul cu frecvență modulată inductiv, tipul de tensiune, tipul de rezistență și tipul de frecvență. Precizia și rezoluția măsurării sunt după cum urmează:

   Tip senzor	Precizia măsurătorilor	Rezoluţie
   Sârmă vibrantă	Frecvență: ±0,2Hz; Temperatura: 0,5℃	Frecvență: ±0.01Hz; Temperatura: 0,1℃
   Indicator de deplasare inductiv modulat în frecvență	Deplasare: 0,5%FS; Temperatura: 0,5℃	Deplasare: 0,1 mm; Temperatura: 0,1℃
   Analogic standard	Tensiune: 0,1%FS; Curent: 0,1% FS	Tensiune: <0,1 mV; Curent: 0,5uA
   Rezistenţă	Valoarea rezistenței: 10Ω	Valoarea rezistenței: 0,1Ω

7. Grad de protecție: IP67

8. Consum de energie: Standby: <3mW; Funcționare: <1,5W

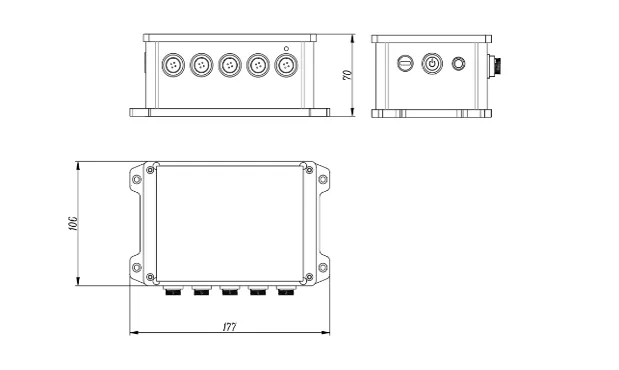

9. Dimensiuni exterioare:

   JMZX-4GH-RTU: 106mm×140mm×70mm (excluzând antena)

   JMZX-8GH-RTU: 106mm×140mm×92mm (excluzând antena)
