GNSS JMBD-1050

Informații generale despre produs

Condiții comerciale ale produsului

Descriere

Introducere:

GNSS este un sistem de poziționare automatizat nesupravegheat, de nouă generație, pentru orice vreme, dezvoltat folosind un System-on-Chip (SoC) de înaltă performanță și de înaltă precizie, care acceptă poziționarea de înaltă precizie cu mai multe constelații și cu mai multe frecvențe. Este compatibil cu semnalele de la sistemul de navigație prin satelit BeiDou din China (BDS B1/B2), GPS-ul Statelor Unite (L1/L2), GLONASS din Rusia (L1/L2) și Galileo din Europa (E1/E5b). Compus din una sau mai multe unități de poziționare desfășurate la punctele de monitorizare ale proiectelor de inginerie, sistemul măsoară deplasările orizontale și verticale. Acest sistem constituie un sistem automat de măsurare a deplasării fără pilot pentru orice vreme.

Principiul de lucru:

1.Principiul senzorului:

Bazată pe cipuri SoC de înaltă performanță și de înaltă precizie, noua generație de locatoare GNSS acceptă poziționarea de înaltă precizie cu frecvență multiplă a întregului sistem. Este o tehnologie care primește semnale de la sateliții pământești artificiali cu sisteme de cronometrare a ceasului atomic și efectuează măsurători punctuale. Poziționătorul primește codificarea temporizării a nu mai puțin de patru sateliți, iar poziția locatorului în sine poate fi obținută prin rezolvare, iar monitorizarea dinamică poate fi realizată.

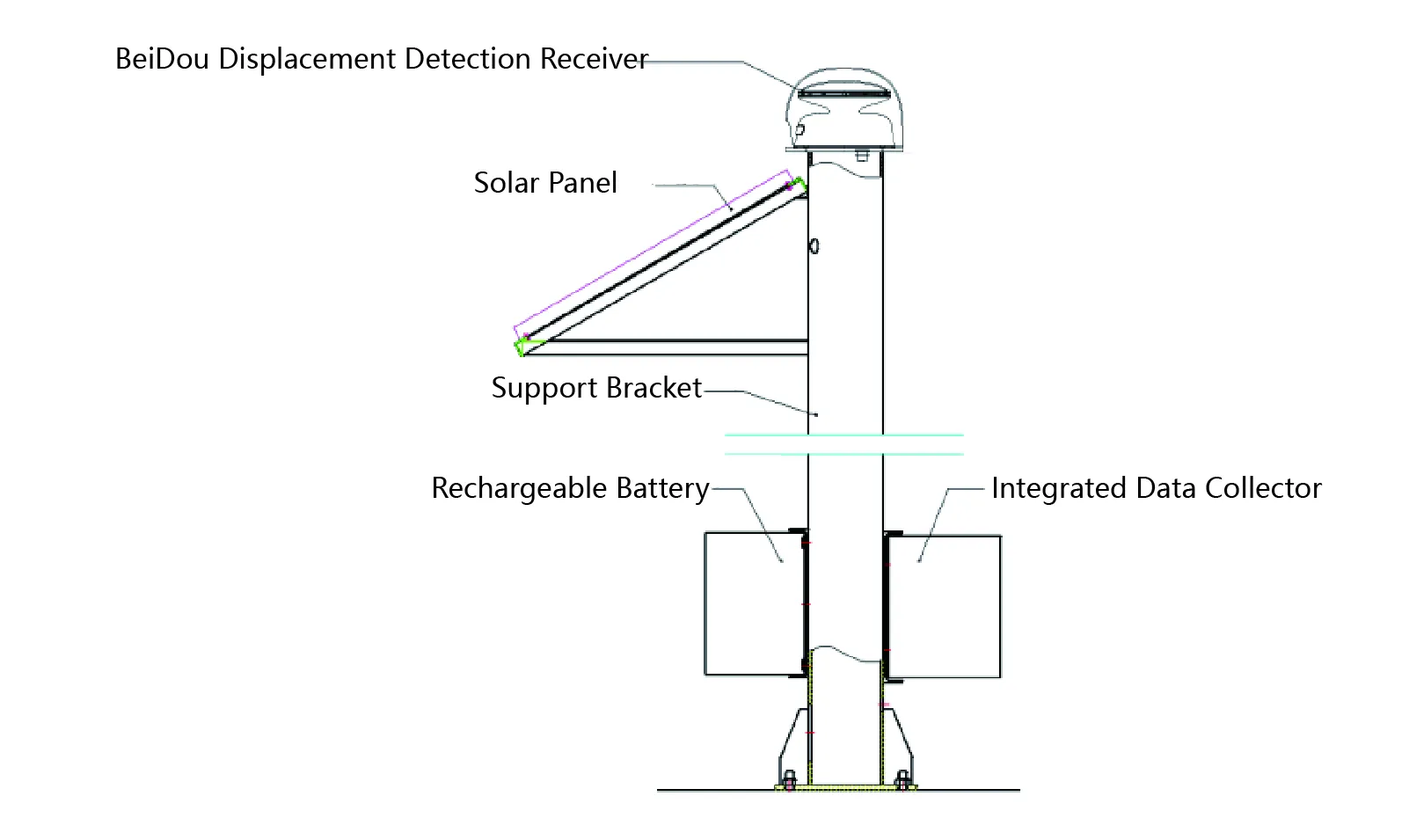

Sistemul de măsurare a deplasării la distanță GPS constă dintr-un localizator GNSS (sistem complet), suport de montare, panouri solare, baterii etc.

2.Principiul sistemului:

Un sistem compus din mai multe instrumente de poziționare își măsoară propriile poziții în timp ce efectuează calcule diferențiale coordonate prin legătură reciprocă, permițând măsurători de înaltă precizie a deplasării relative. În astfel de proiecte de inginerie, localizatorul poate fi aranjat în mod egal cu punctul de referință, punctul de testare, obține valoarea de modificare a poziției de înaltă precizie a punctului de testare în raport cu punctul de referință.

Aspectul produsului:

Panoul gazdă JMBD-1050 include 3 indicatori și 1 interfață.

1. Indicator luminos de alimentare: Iluminat indică alimentarea conectată;

Indicator luminos 2.4G: Iluminat indică o comunicare normală în rețea 4G;

3. Indicator luminos de poziţionare GNSS: Iluminat indică poziţionarea reuşită;

4. Interfață de alimentare și interfață de comunicație RS485.

Aplicații

Este aplicat pe scară largă în domenii de inginerie, cum ar fi pante, căi ferate de mare viteză, poduri, clădiri, mine și baraje pentru a obține măsurarea precisă a modificărilor de deplasare relativă structurală.
