Descriere

Introducere:

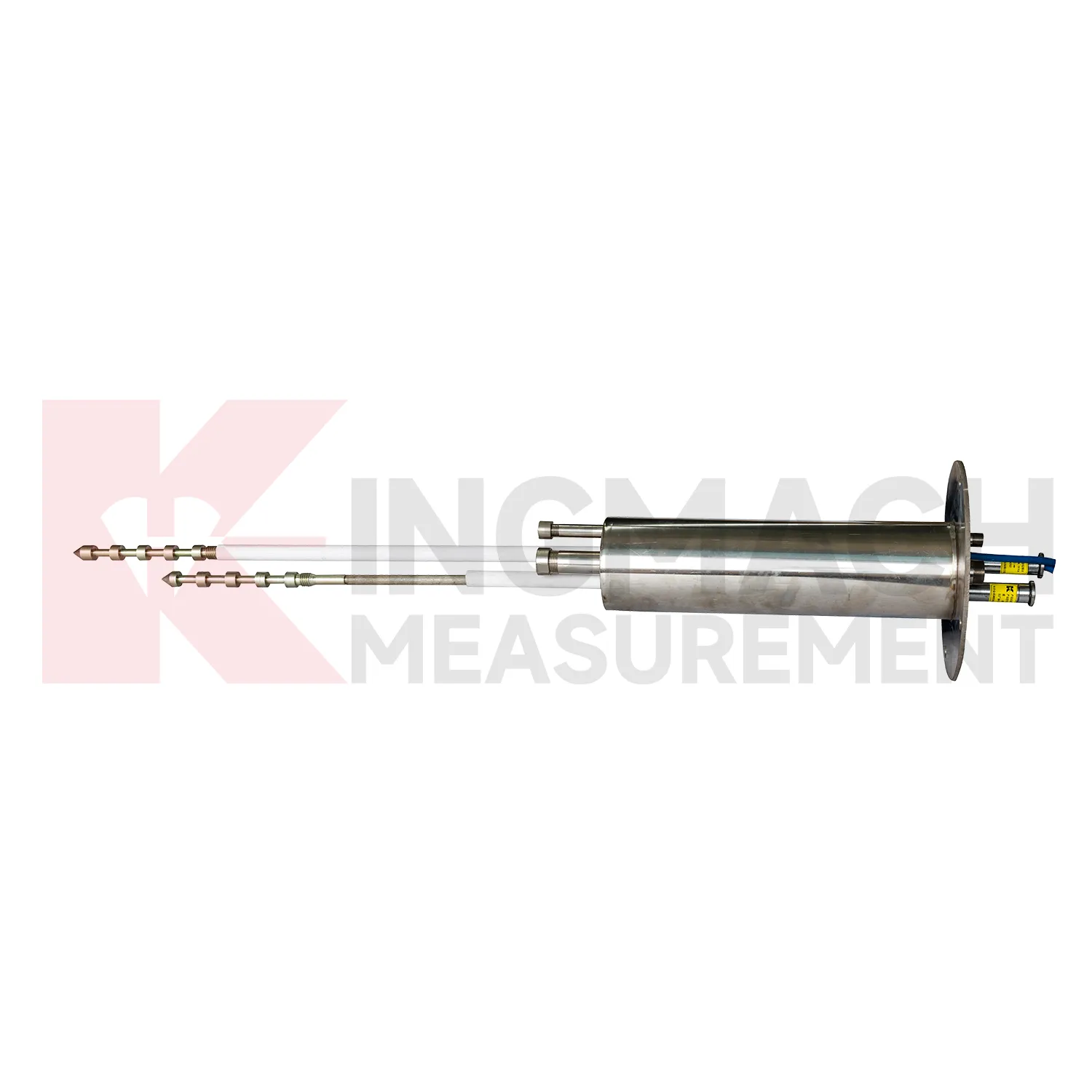

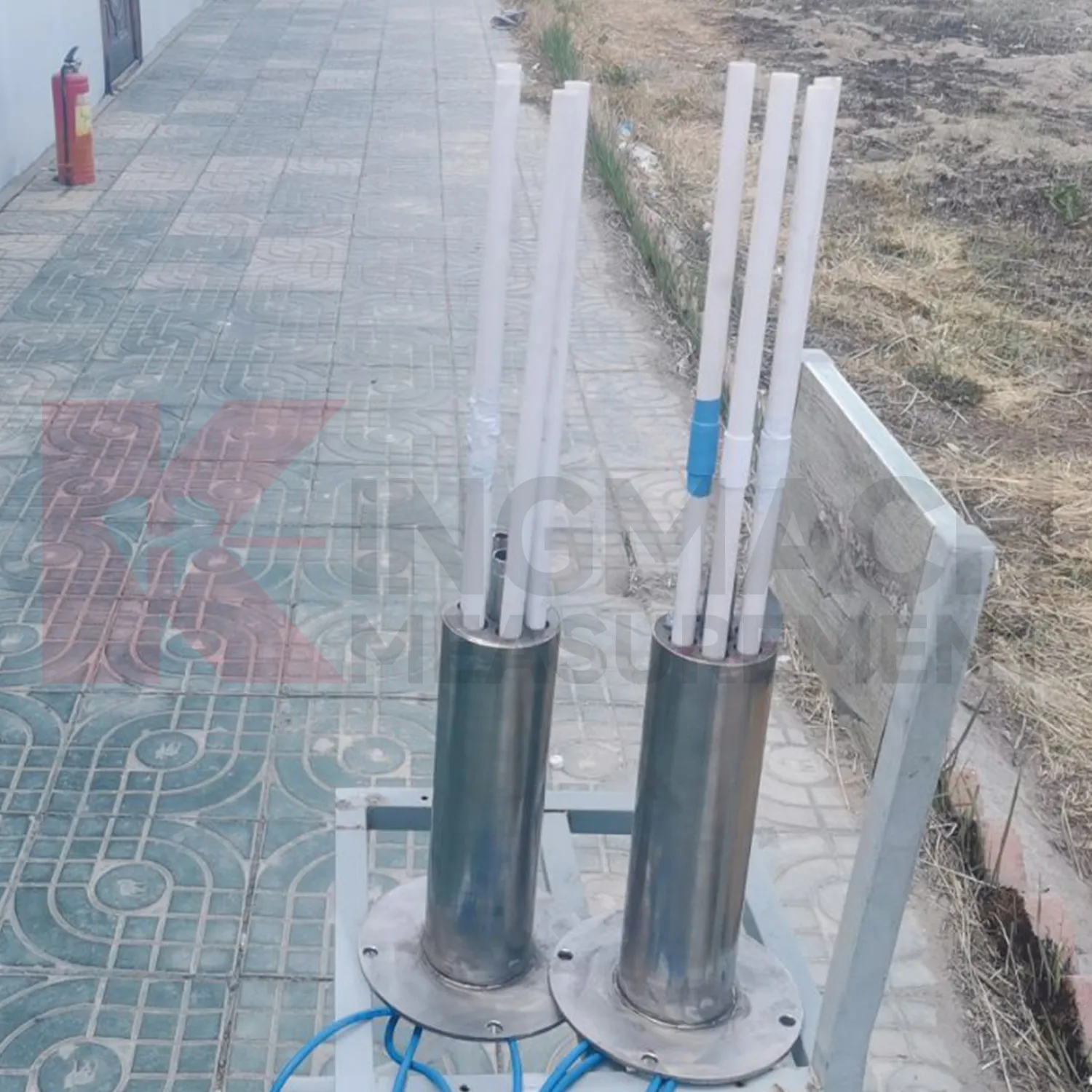

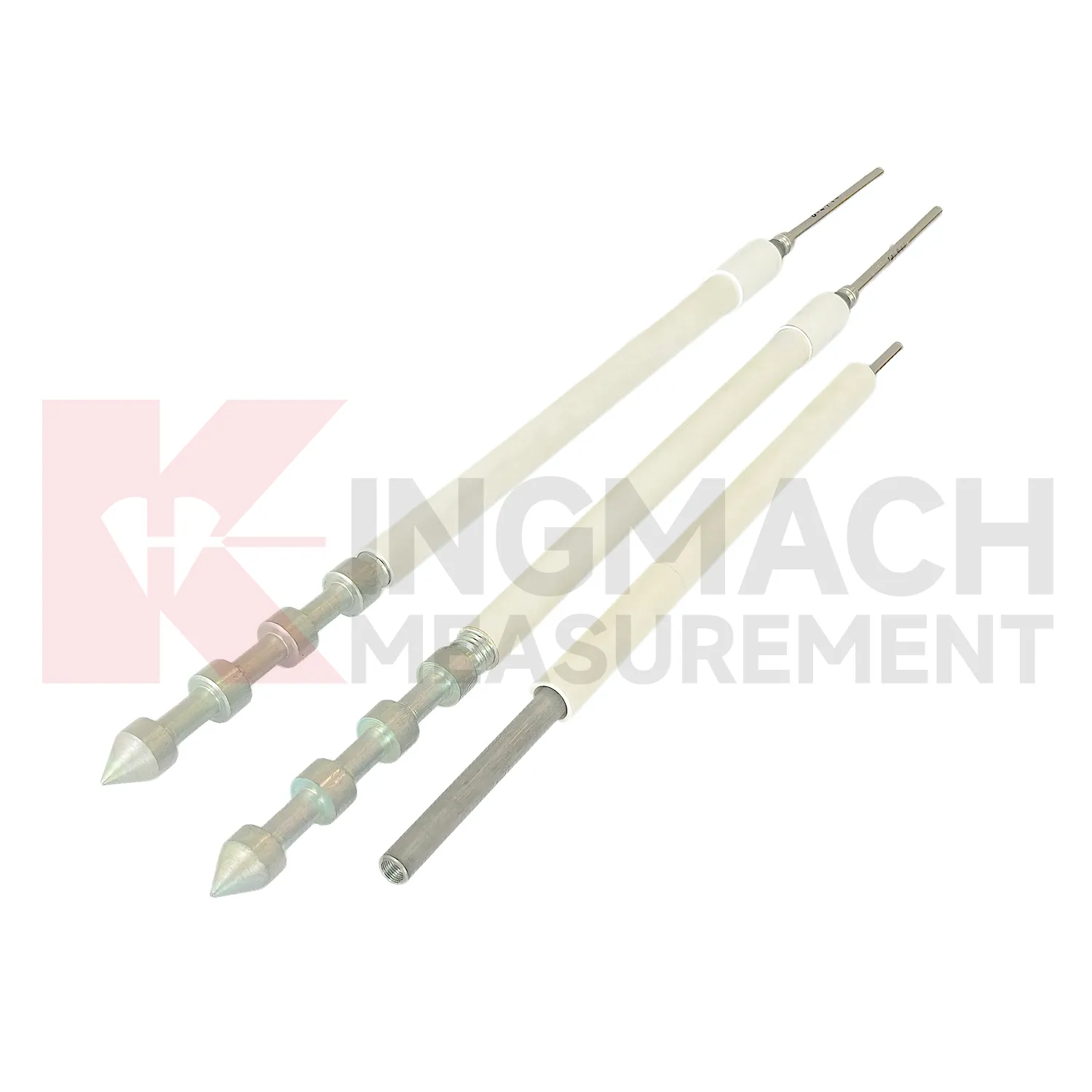

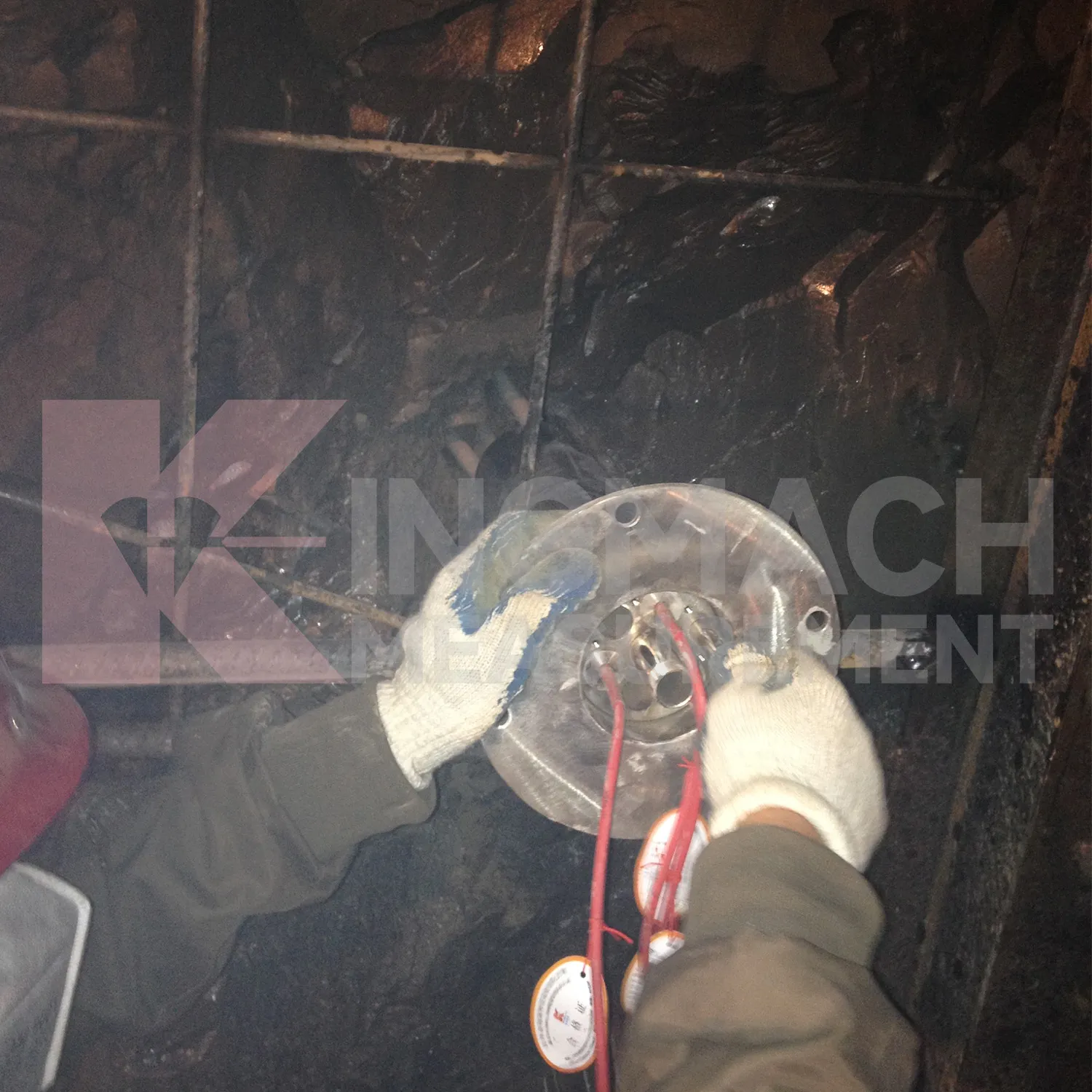

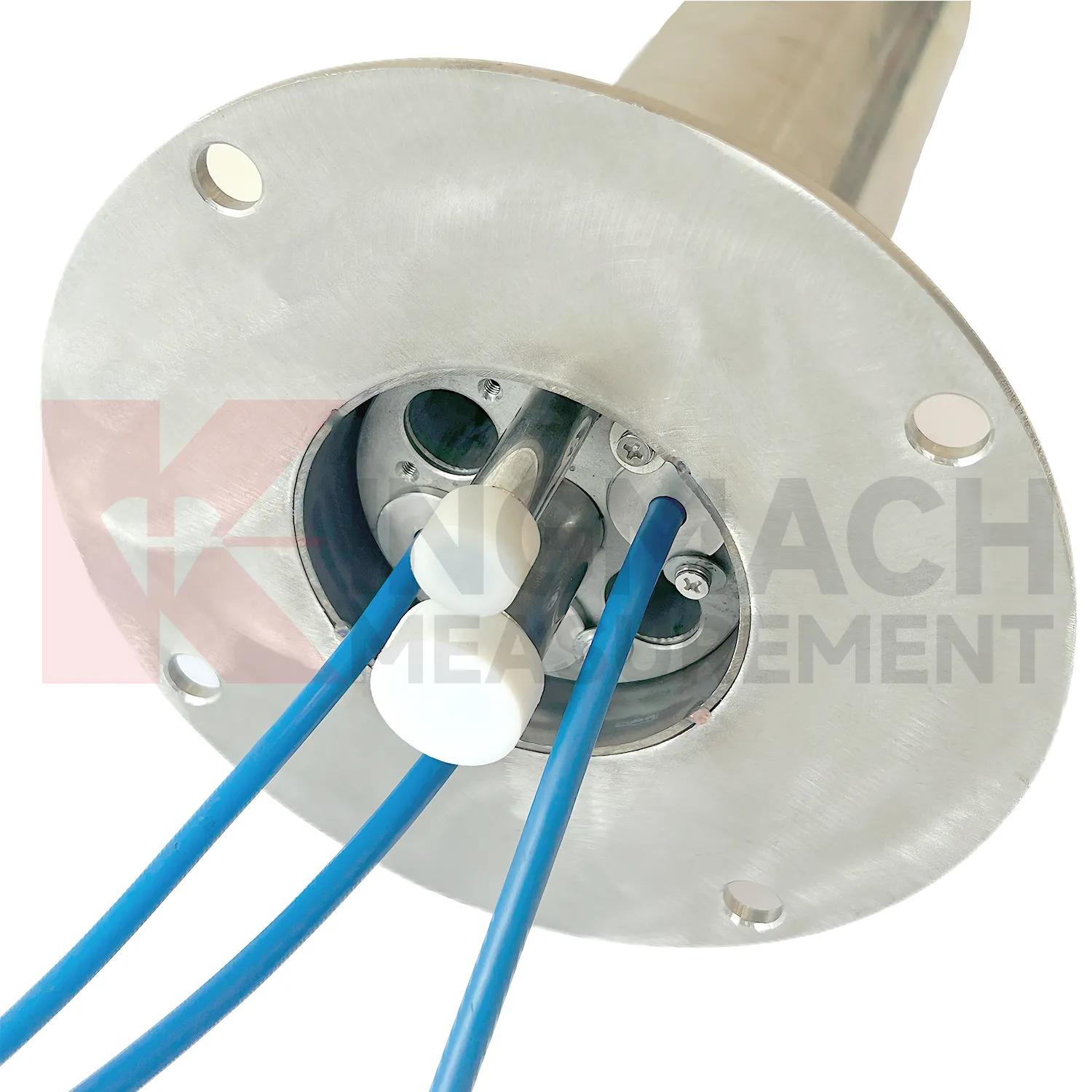

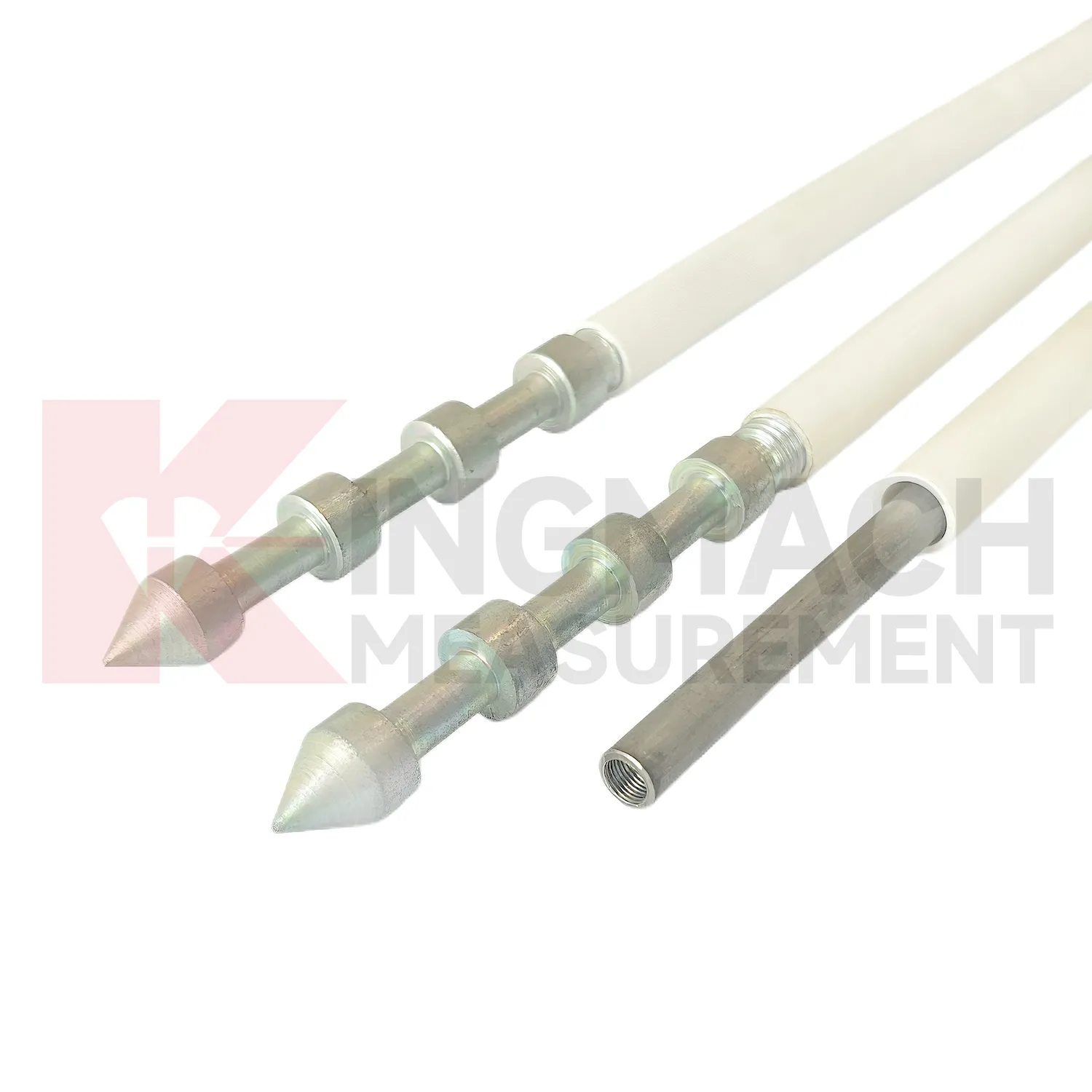

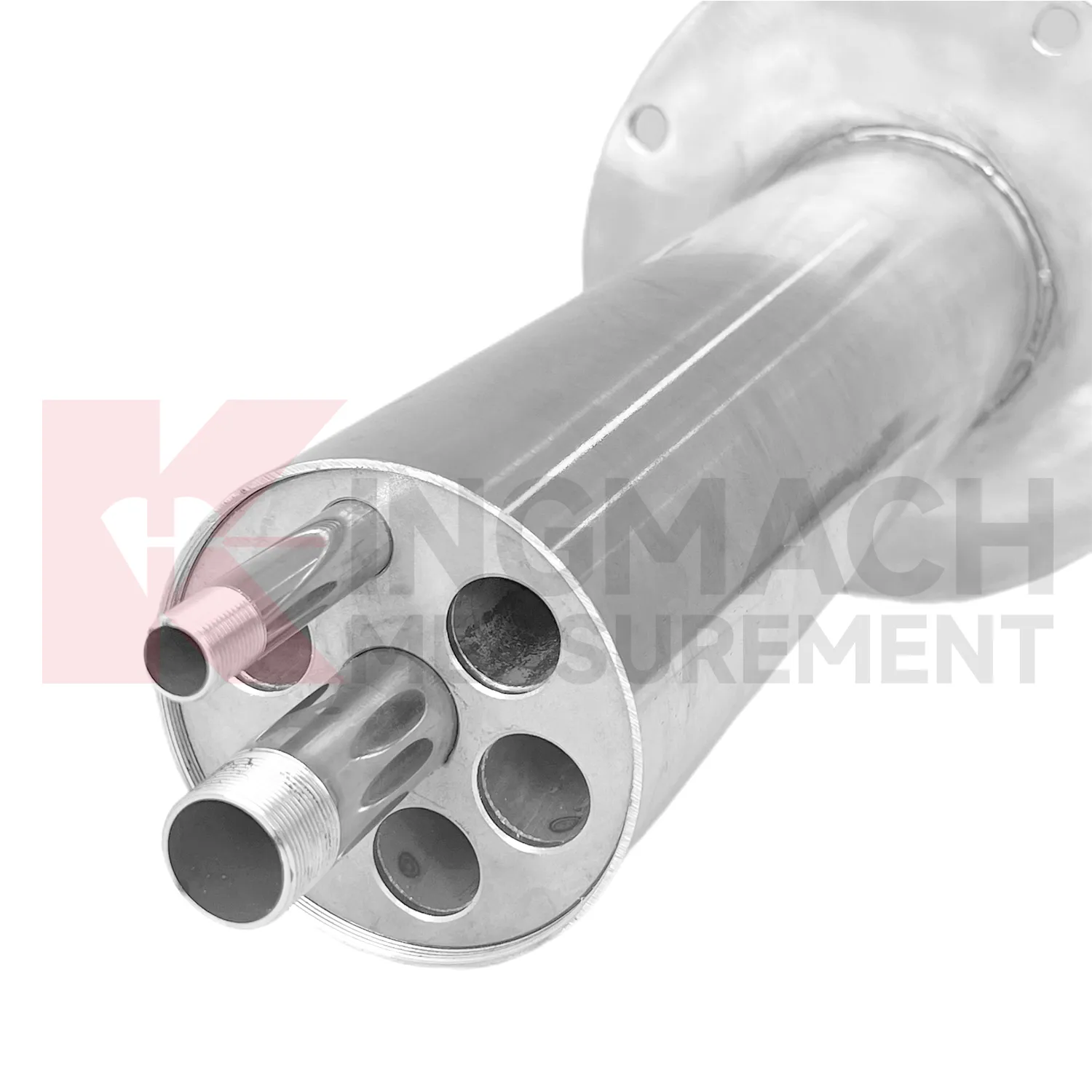

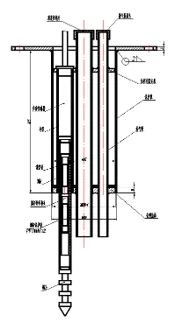

Contorul de deplasare multipunct inteligent din seria JMDL-31XXAT este utilizat pentru măsurarea deplasării în diferite straturi de rocă înconjurătoare în tuneluri, pante de rocă, gropi de fundație etc., pentru a înțelege condițiile de deplasare ale diferitelor straturi de rocă. Produsul constă din manometre, tuburi de protecție PVC pentru tije de măsurare, capete de ancorare, truse de instalare în mai multe puncte etc., trusa de instalare în mai multe puncte suportând 3-5 puncte. Instalate prin forare și chituire, capetele de ancorare la diferite adâncimi sunt ancorate pe straturi distincte de rocă. Metoda sa de instalare este similară cu construcția cu șuruburi, oferind simplitate și comoditate. Prin măsurarea modificărilor de deplasare ale fiecărui gabarit, sunt analizate condițiile de deplasare ale diferitelor straturi de rocă.

Caracteristicile produsului:

1. Proiectat pe baza principiului de modulare a frecvenței fluxului magnetic inductiv, produsul oferă stabilitate, fiabilitate și durabilitate mai ridicate. Principiul modulat în frecvență inductivă implică un element de detectare inductiv, circuite integrate și condensatori rezonanți care formează un circuit de oscilație LC care emite un semnal de frecvență. Când tija de măsurare se deplasează în interiorul bobinei, modifică reluctanța magnetică și inductanța bobinei, modificând astfel frecvența semnalului de ieșire a circuitului de oscilație. Pe măsură ce tija de măsurare intră în bobina elicoidală, reluctanța magnetică scade, inductanța crește și frecvența scade. Prin selectarea materialelor adecvate ale tijei și optimizarea structurii bobinei elicoidale, a condensatorului și a circuitelor, modificările frecvenței semnalului de ieșire în intervalul de deplasare a tijei prezintă o relație liniară precisă cu deplasarea. Deoarece tija și bobina funcționează fără contact, sistemul este rezistent la deteriorare în timpul instalării și utilizării.

2. Indicatorul de deplasare încorporează un cip de memorie intern cu capabilități inteligente de stocare. Setările din fabrică stochează permanent parametri precum modelul senzorului, numărul de serie și coeficienții de calibrare. Poate salva până la 600 de date de măsurare, inclusiv timpul de măsurare, temperatura (pentru modelele sensibile la temperatură), deplasarea absolută, deplasarea relativă și valorile punctului zero.

3.Detecția digitală completă asigură transmisia semnalului la distanță lungă fără distorsiuni și o puternică capacitate anti-interferență.

4. Proprietăți excelente de izolare și durabilitate impermeabilă.

5. Când sunt asociate cu testerul cuprinzător al companiei, valorile deplasării sunt afișate direct, permițând măsurători intuitive, simple și rapide.

6. Integrarea cu sistemul automatizat de achiziție de date al companiei permite monitorizarea nesupravegheată sau controlul de la distanță.

Aplicații

Contorul de deplasare multipunct inteligent din seria JMDL-31XXAT este utilizat pentru măsurarea deplasării în diferite straturi de rocă înconjurătoare în tuneluri, pante de rocă, gropi de fundație etc., pentru a înțelege condițiile de deplasare ale diferitelor straturi de rocă.
