Sistem de inclinometru vertical pe loc JMQJ-7915ATS

Informații generale despre produs

Condiții comerciale ale produsului

Descriere

Introducere:

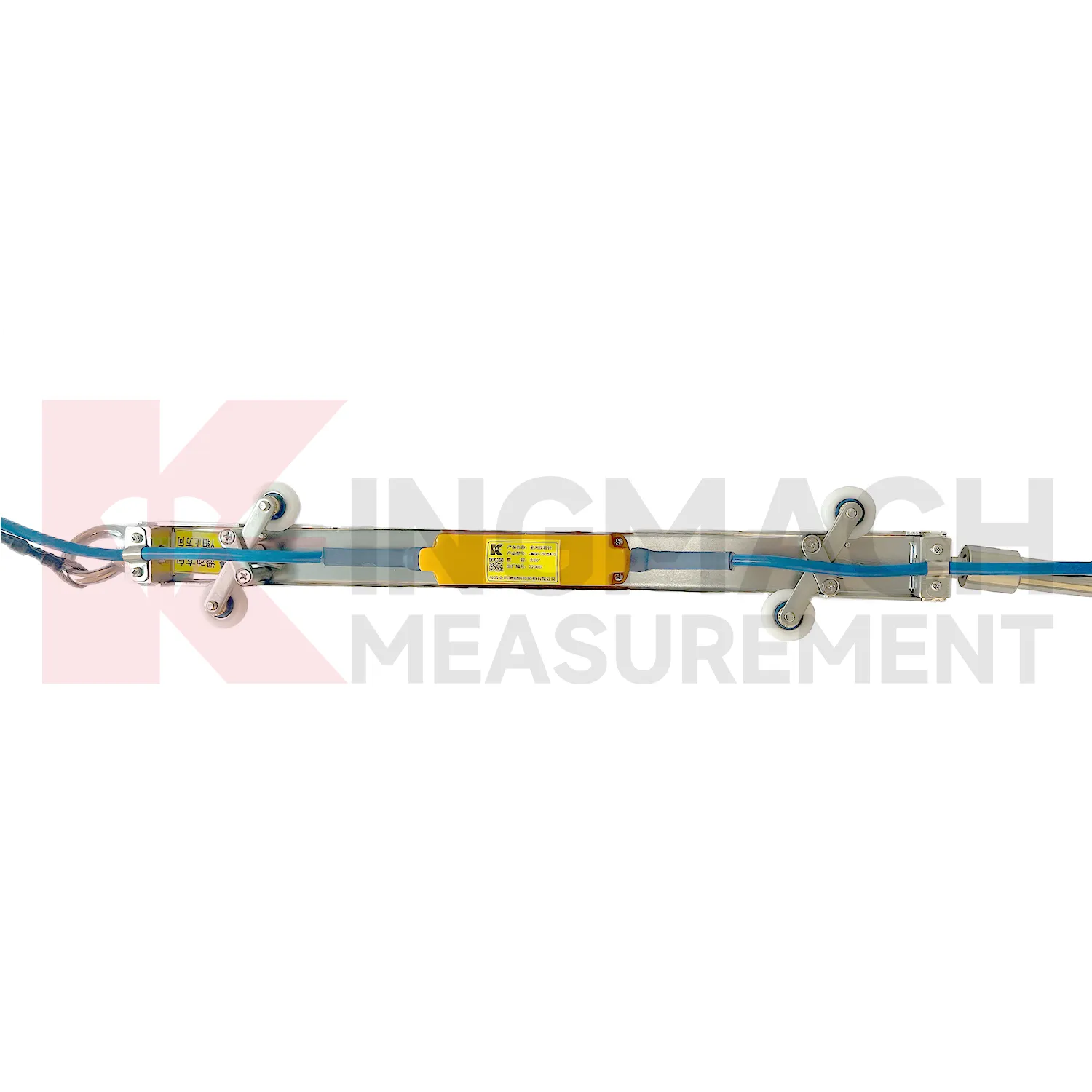

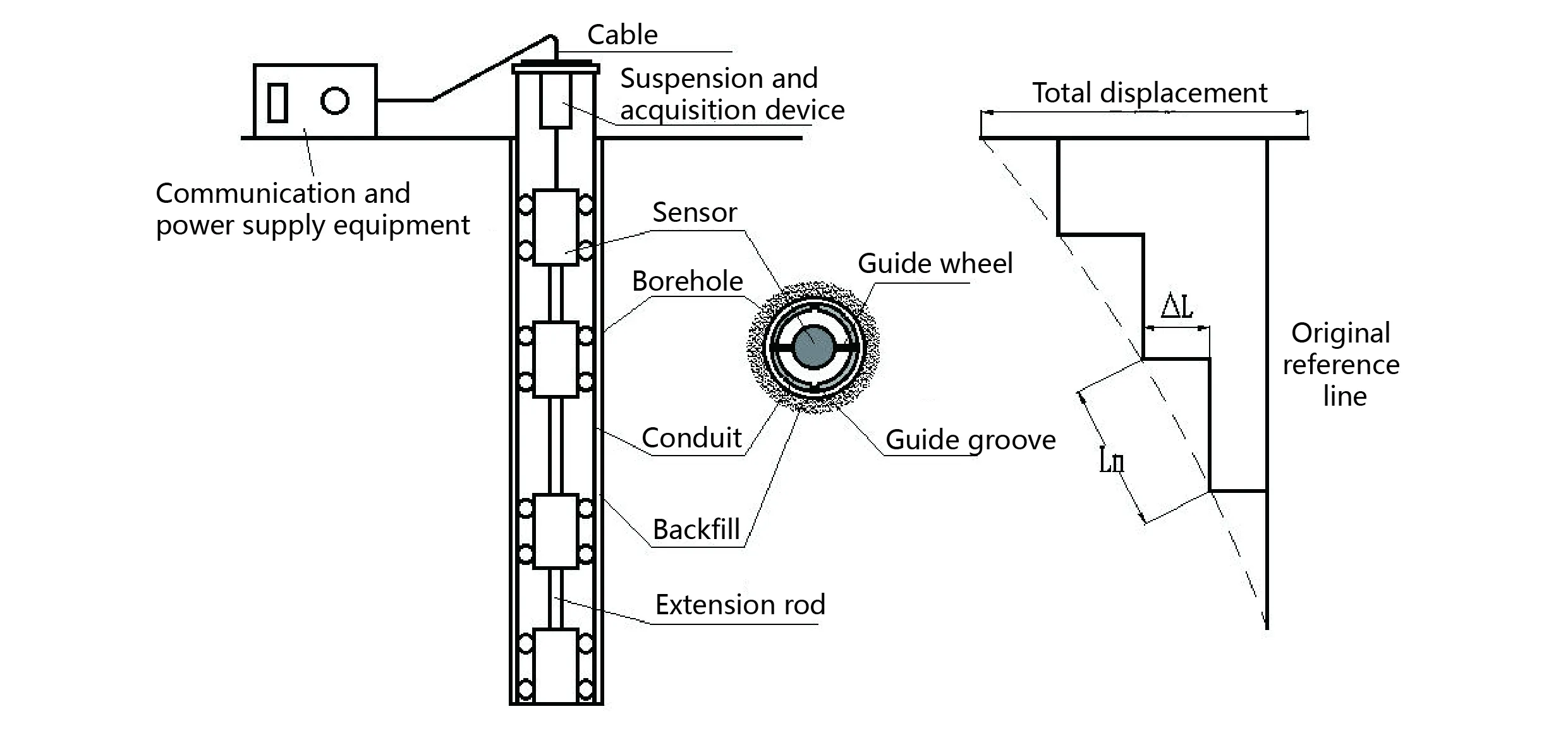

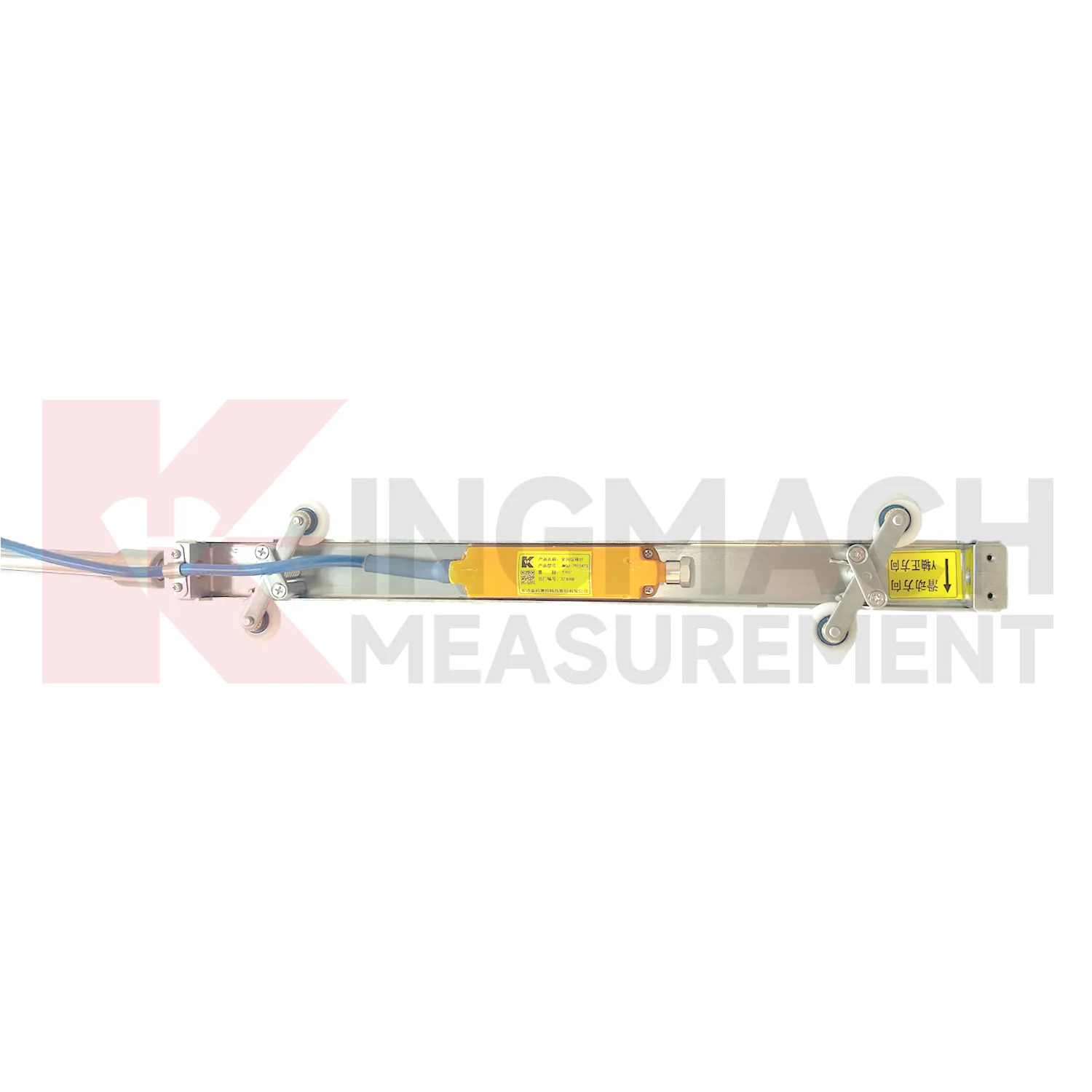

Sistemul de inclinometru vertical pe loc constă din două părți: un șir de inclinometru vertical la loc în tandem cu mai multe puncte și un modul de achiziție cu orificii. Contorul de deplasare adâncă în tandem în mai multe puncte se bazează pe un design cu senzor de înclinare MEMS multi-array care conectează electric mai multe șiruri de inclinometru vertical la locul lor în interiorul alezajului printr-un singur cablu. Modulul de achiziție este utilizat pentru a colecta datele de măsurare ale șirului de inclinometru vertical multipunct și pentru a încărca datele prin mijloace cu fir sau fără fir.

Caracteristicile produsului:

1. Sistemul de inclinometru vertical pe loc se bazează pe tehnologia senzorului de accelerație 3D-MEMS și tehnologia de compensare automată a temperaturii, care reduce în mod eficient influența derivei temperaturii și a ondulației sursei de alimentare.

2.Multi-Point Series-Connected vertical in-place inclinometru șir a corpului instrumentului în mișcare parte a procesului de turnare prin injecție, mic și ușor, printr-un cablu pentru a realiza conexiunea electrică a tuturor senzorilor din orificiul de măsurare, toți senzorii din gaura de măsurare pot fi împărțiți în până la 4 grupuri, fiecare grup independent de comunicare, nu interferează unul cu celălalt

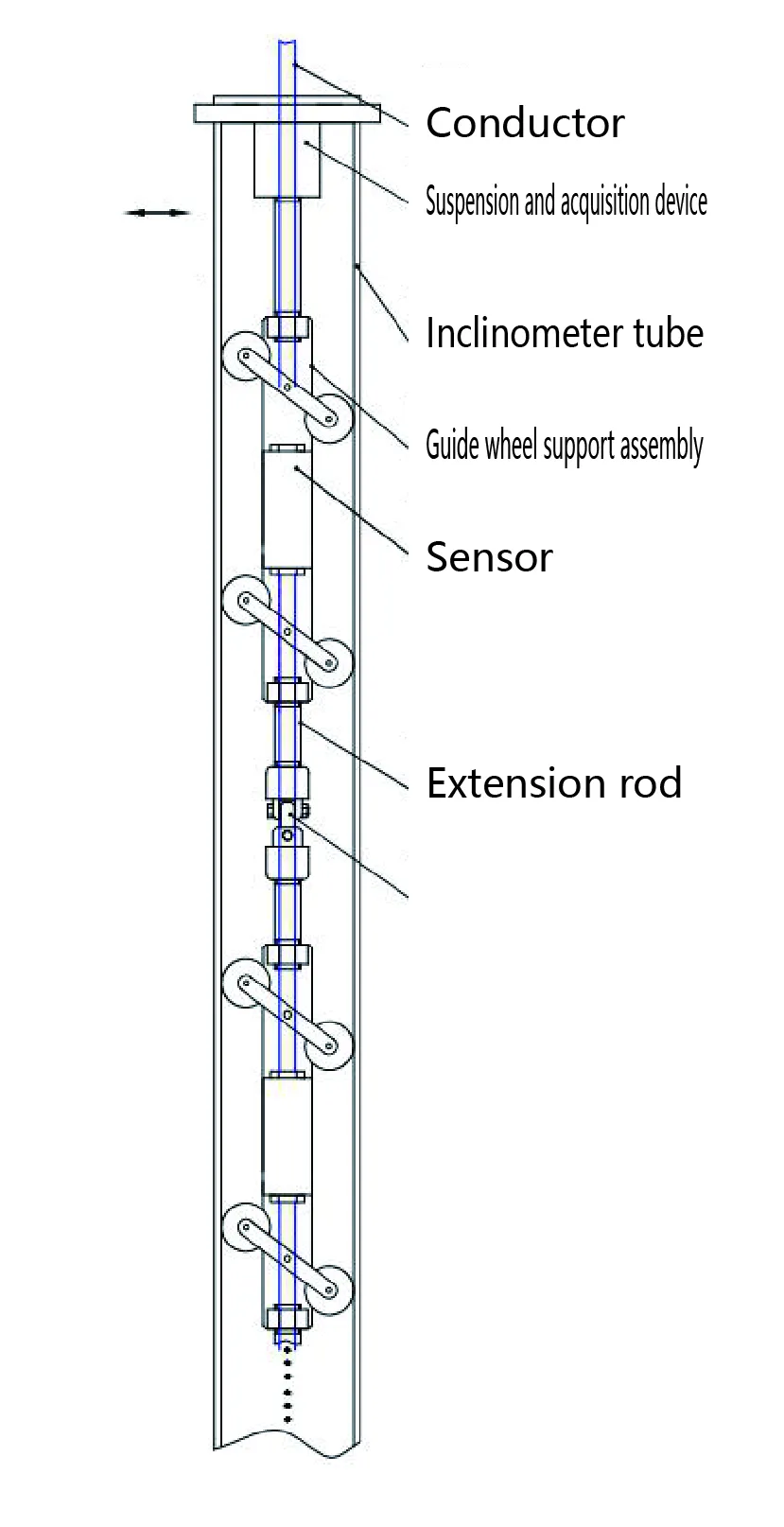

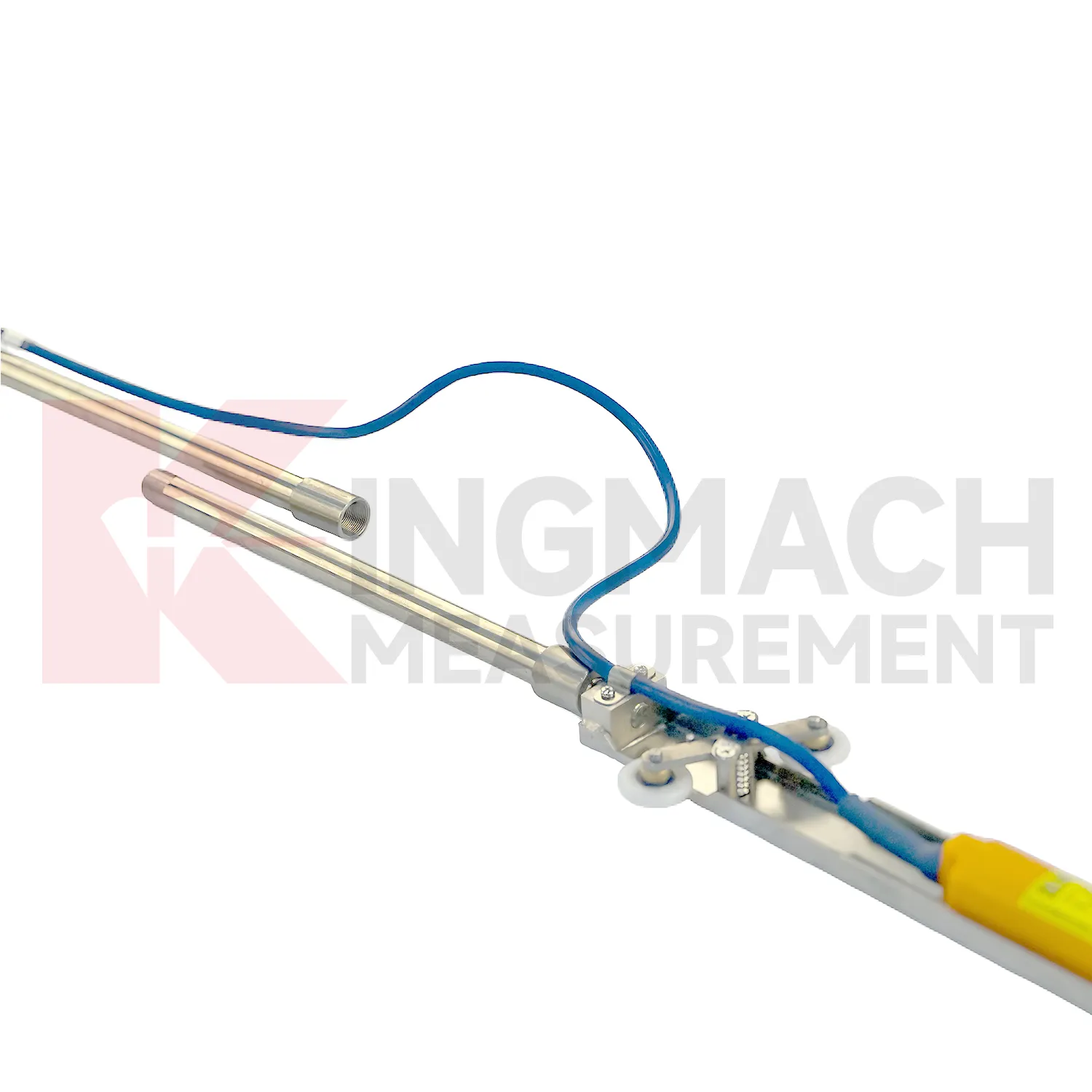

3.Corul de inclinometru vertical pe loc, conectat în serie cu mai multe puncte, este conectat fizic prin articulația universală și tija de legătură, lungimea este produsă conform cerințelor de proiectare, iar poziția punctului de măsurare este aranjată flexibil. Design complet etanș, rezistent la apă și praf, potrivit pentru diferite medii de construcție.

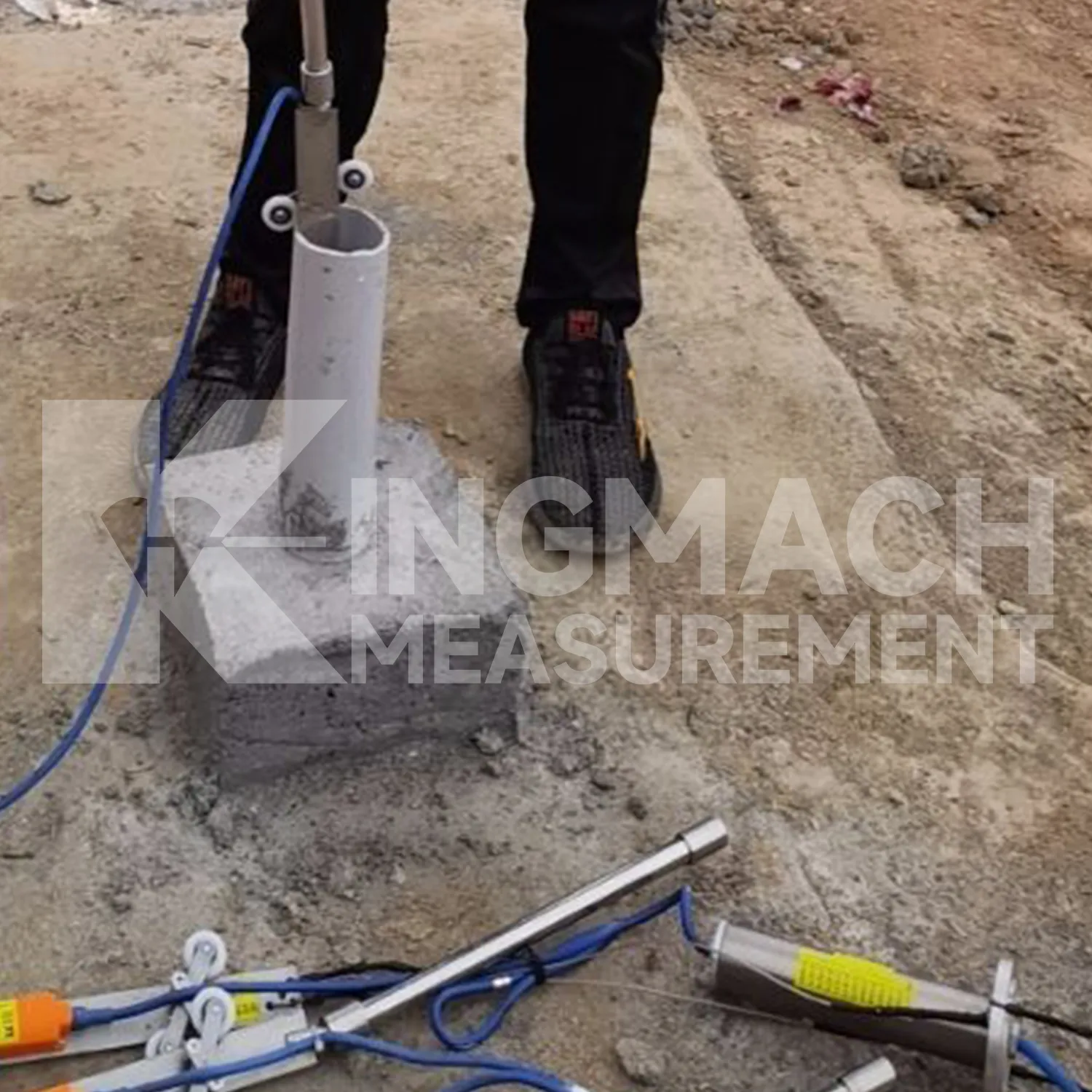

4. Coarda de inclinometru vertical la loc din fiecare gaură este pre-asamblată din fabrică cu corpul, cablurile, îmbinările universale, tijele de extensie, suspensia și unitatea de achiziție, în conformitate cu distanța dintre punctele de măsurare proiectate, permițând transportul și instalarea integrate. Pur și simplu conectați tijele de extensie la fața locului și introduceți ansamblul în gaură pentru o instalare simplă, rapidă și convenabilă.

5. Șirul de inclinometru ertical în loc este configurat intern cu identificatori electronici și numere de model pentru a permite recunoașterea automată și calculul inteligent.

6. Modulul de achiziție de date încorporează o ieșire controlabilă a sursei de alimentare a senzorului și patru interfețe de comunicare în aval, identificând automat și efectuând calcule inteligente la conectarea șirului de inclinometru vertical pe loc.

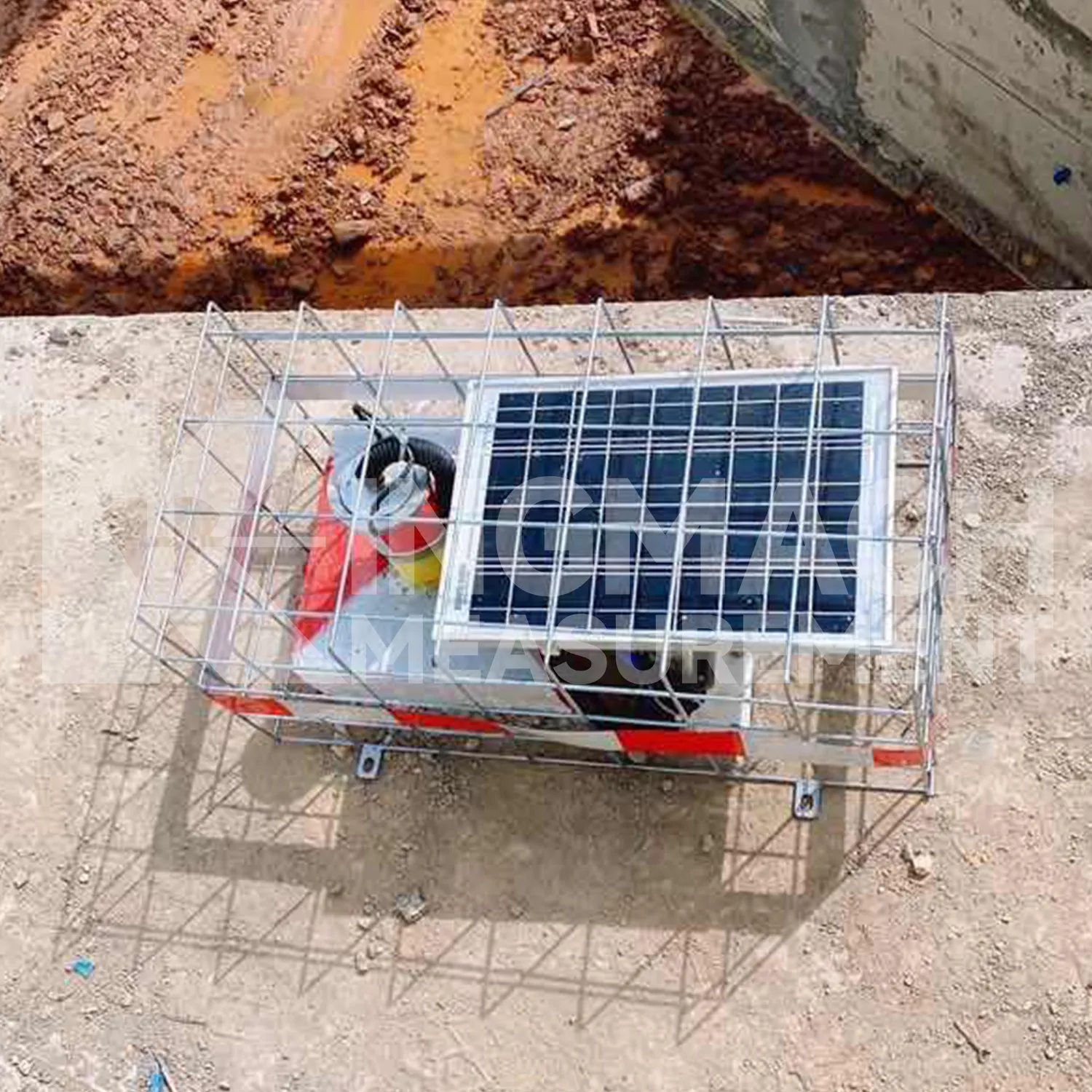

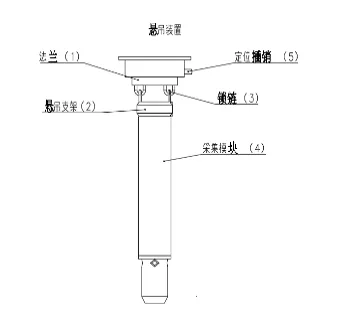

7. Modulul de achiziție este plasat în interiorul orificiului tubului inclinometrului, oferind protecție impermeabilă și rezistentă la praf, evitând interferența cu construcția la fața locului și minimizând expunerea la daune.

8.Modul de putere redusă oprește senzorii în timpul standby și îi activează numai pentru măsurarea datelor.

Aplicații

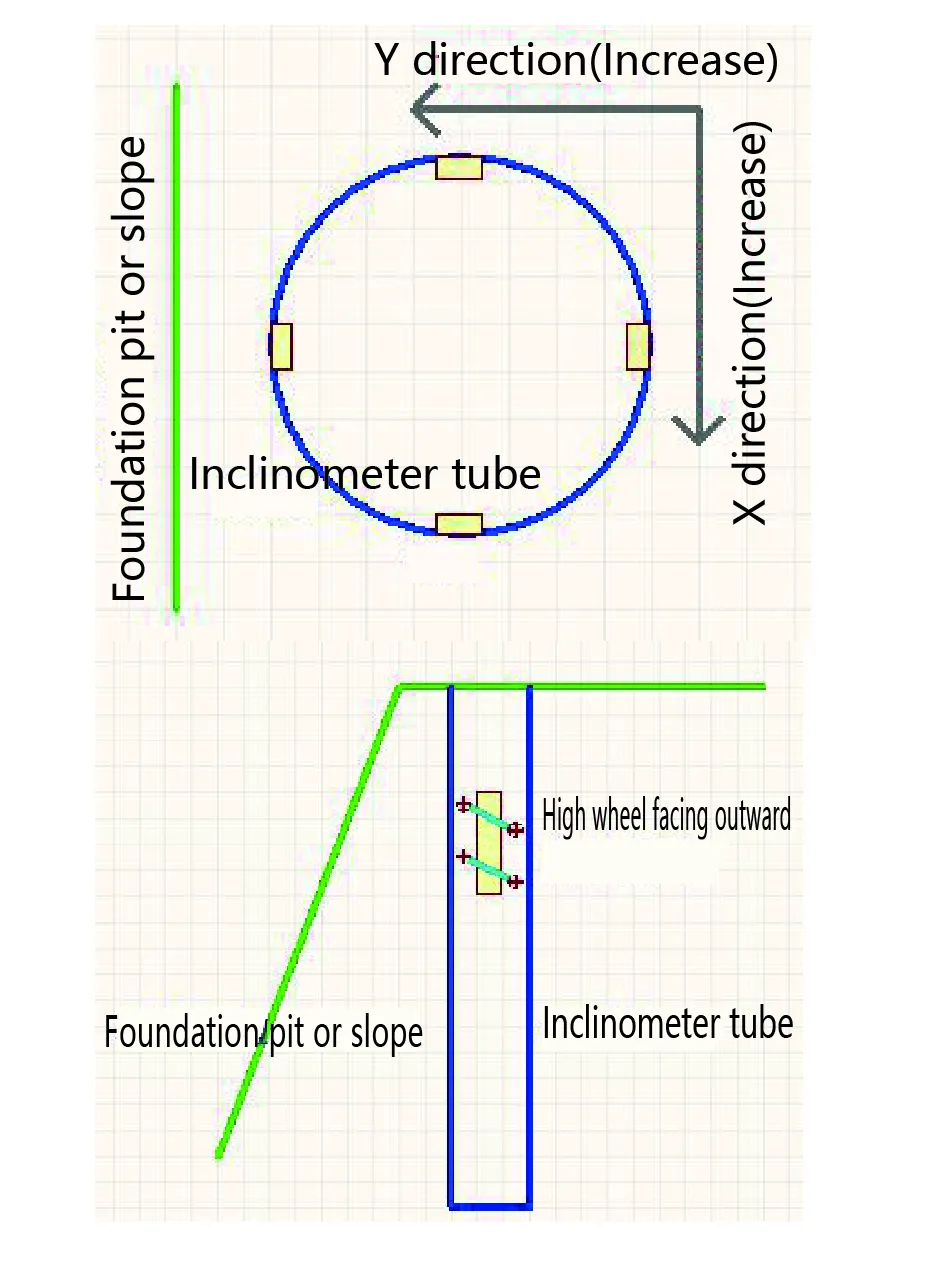

Acest produs este un senzor fix de înaltă precizie pentru măsurarea unghiurilor de înclinare, proiectat și fabricat de compania noastră, care se instalează rapid. Adoptă instalarea integrată. La ieșirea din fabrică, numărul de puncte de măsurare din interiorul găurii este configurat ca un set complet. Opțional poate fi instalată o țeavă de inclinometru și încorporată direct în interior. Poate localiza automat direcția de plasare a senzorului, care este simplă și rapidă. Este potrivit în special pentru măsurarea unghiurilor de înclinare a mai multor puncte din interiorul unui foraj și este potrivit pentru monitorizarea deformării interioare profunde a corpurilor structurale. În combinație cu sistemul de monitorizare automată al companiei noastre, poate realiza monitorizare automată pe termen lung și calcul inteligent al deformării.
