Baraj

Monitorizarea automată a barajului este un sistem tehnic care utilizează dispozitive de detectare și sisteme de date de la distanță implementate pe corpul barajului, fundația barajului și zonele înconjurătoare pentru a monitoriza continuu starea structurală, condițiile de infiltrație și siguranța operațională a barajului sub efectele presiunii apei, mișcării geologice și mediul natural. Acest sistem ajută la avertizarea împotriva riscurilor precum deformarea barajului și infiltrațiile, asigurând astfel funcționarea în siguranță a funcțiilor rezervorului, inclusiv controlul inundațiilor, generarea de energie și alimentarea cu apă. Miezul său constă în capturarea interacțiunii dinamice dintre „corpul barajului-corp de apă-geologia” și construirea unei rețele de monitorizare a siguranței care să acopere întregul corp de baraj.

Consultație gratuită

Elemente de monitorizare

Caracteristici

Monitorizarea automată a barajului trebuie să se concentreze pe obiectivele de bază de „stabilitate structurală – siguranță la infiltrații – fiabilitate operațională”, cu factori de monitorizare specifici împărțiți în trei mari categorii.:

Monitorizarea structurii barajului

Acesta reflectă starea mecanică și de deformare a structurii principale a barajului și servește ca un indicator cheie pentru evaluarea siguranței barajului.:

1, Monitorizarea deformării: Include tasarea barajului (la diferite cote ale crestei barajului și taluzului barajului), deplasarea orizontală (deplasarea orizontală a crestei barajului, deplasarea corpului barajului în direcția amonte-aval), înclinarea barajului (abaterea verticalității de-a lungul direcției axei barajului), și gradul de deschidere a îmbinărilor longitudinale ale barajului, gradul de îmbinări transversale ale betonului etc.

2, Monitorizarea stresului și a deformarii: Include stresul concret al corpului barajului (zone concentrate de stres, cum ar fi călcâiul barajului și vârful barajului al barajului gravitațional), deformarea corpului barajului (cooana barajului și rezemarea barajului a barajului arc), stresul masei de fundație a barajului și stresul peretelui tăiat etc.

3, Monitorizarea integrității structurale: Include fisuri ale barajului (lățimea, adâncimea și dezvoltarea fisurilor de suprafață în barajele din beton), defecțiunea de oprire a apei a rosturilor de dilatare a barajului și vibrațiile structurale ale corpului barajului (sub efecte puternice de cutremur), etc.

Infiltrații și monitorizare hidrologică

Acesta vizează starea de infiltrație a barajului și fundației barajului, precum și parametrii hidrologici ai rezervorului.:

1, Monitorizarea infiltrațiilor: Include debitul de infiltrație al corpului barajului (găuri de drenaj a barajului), debitul de infiltrație al fundației barajului (sistemul de drenaj al fundației barajului), nivelul apei de infiltrație (linia freatică a corpului barajului), presiunea de infiltrație (presiunea de ridicare a fundației barajului) și infiltrații de ocolire (infiltrații la cotul barajului), etc.

2, Monitorizare hidrologică: Include nivelul apei din rezervor (modificări ale nivelului apei în interiorul rezervorului), nivelul apei din aval (nivelul apei al canalului din aval în timpul scurgerii inundațiilor), debitul de intrare, debitul de scurgere și temperatura apei (care afectează stresul termic al corpului barajului), etc.

Monitorizarea mediului și a sarcinii

Acesta acoperă factorii externi de mediu și sarcinile operaționale care afectează siguranța structurală a barajului:

1, Factori de mediu: Include temperatura aerului (schimbările de temperatură ale corpului barajului), precipitațiile (stabilitatea pantelor din jurul zonei lacului de acumulare), cutremure (accelerarea seismică a solului) și valurile vântului (impactul valurilor din fața barajului asupra corpului barajului), etc.

2, Sarcini operaționale: Include presiunea apei (presiunea hidrostatică și presiunea hidrodinamică suportată de corpul barajului), presiunea sedimentelor (sarcina suplimentară asupra corpului barajului cauzată de sedimentarea în fața barajului) și presiunea gheții (împingerea asupra corpului barajului de la straturile de gheață de pe suprafața barajului în regiunile reci), etc.

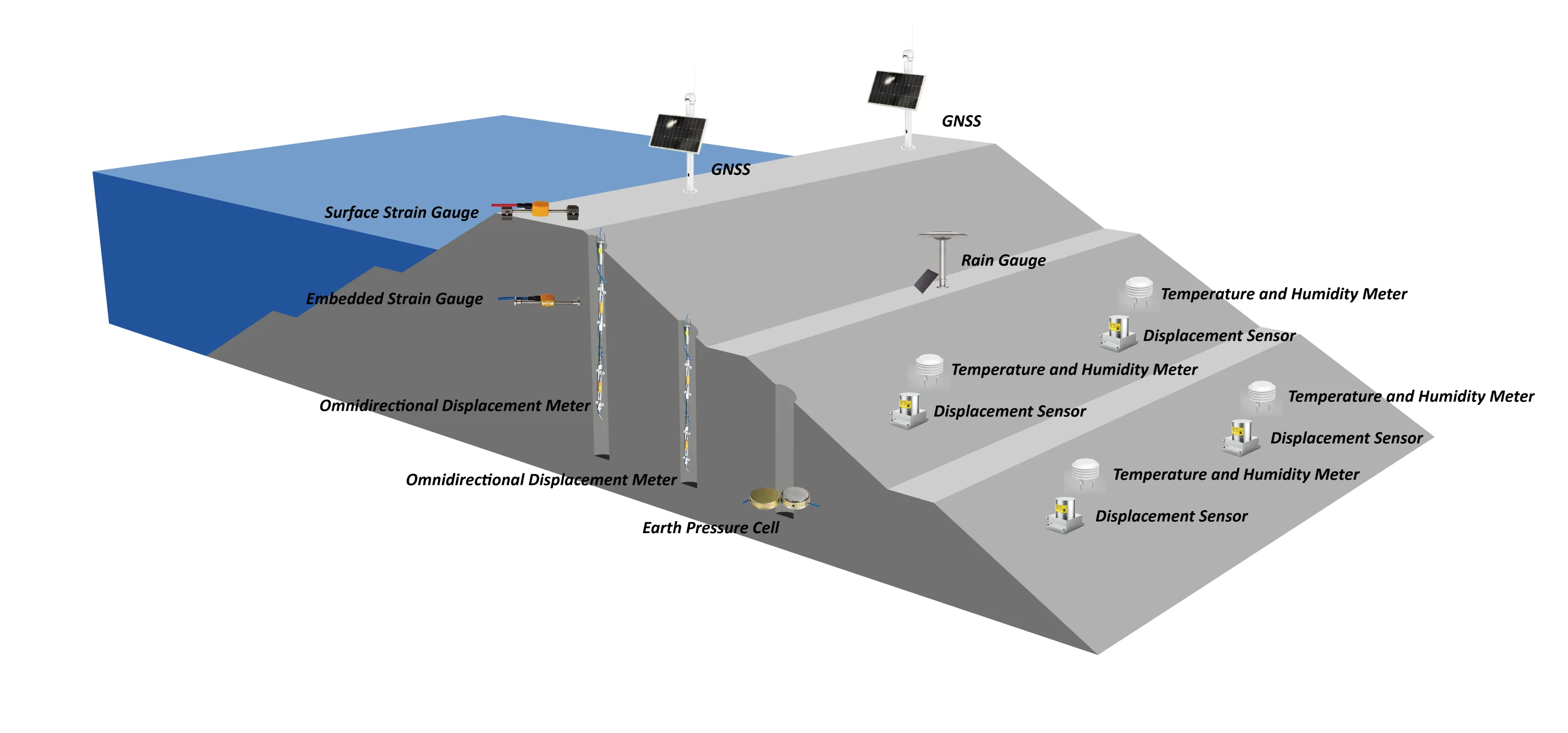

Monitorizarea Conținutului

Monitorizarea deformarii, monitorizarea fisurilor, monitorizarea mediului, monitorizarea deplasarii profunde, deplasarea suprafetei, monitorizarea tasarii etc.
