Ghid de specificații ale contorului Kingmach

Începeți cu mișcarea pe care trebuie să o măsurați

Definiți modul de deplasare înainte de a compara fișele de date. Un ecartament de fisuri care măsoară o îmbinare de 20 mm nu rezolvă aceeași problemă ca o unitate GNSS care urmărește mișcarea pantei, un senzor de cablu care măsoară călătoria lungă sau o mișcare de citire a contorului multipunct la diferite straturi de rocă. Intervalul, metoda de instalare și interpretarea datelor depind de tipul de mișcare.

Gama de deplasări Kingmach acoperă deplasarea liniară, lățimea fisurii, mișcarea rostului de dilatare, deplasarea la scară largă a suprafeței, deformarea geogrilei, așezarea cofrajului, deplasarea rocii înconjurătoare și deplasarea rocii de bază. Selectați mai întâi structura de măsurare din aplicație, apoi rafinați specificația numerică.

• Pentru lățimea fisurilor sau a îmbinării, verificați intervalul scurt, rezoluția, baza de montare, tija de măsurare și stabilitatea pe termen lung.
• Pentru deplasarea relativă a podurilor, barajului, căii ferate sau clădirii, verificați acuratețea, influența temperaturii, impermeabilizarea și compatibilitatea achiziției.
• Pentru monitorizarea pantei sau alunecării de teren, verificați intervalul, comunicarea, puterea, rezistența la intemperii și funcționarea nesupravegheată.
• Pentru straturile de rocă sau deformarea rocii de bază, verificați structura ancorei, metoda de forare și chituire, punctele de măsurare și adâncimea de instalare.
• Pentru monitorizarea cofrajelor și construcției, verificați protecția, fiabilitatea răspunsului, montarea temporară și integrarea alarmelor.

Specificațiile contorului de deplasare a miezului de comparat

Interval: evitați atât subdimensionarea, cât și supradimensionarea inutilă

Un senzor cu o rază de acțiune prea mică își poate atinge limita în timpul unui eveniment major. Un senzor cu o rază mult mai mare decât are nevoie proiectul poate adăuga costuri fără a îmbunătăți vizibilitatea mișcărilor mici. Estimați mișcarea normală, sezonieră, în faza de construcție și la nivel de avertizare înainte de a alege intervalul.

Pentru scurtă mișcare structurală, Kingmach Contor de deplasare diferențială JMDL-52XXADT este disponibil în gamele de 20 mm, 50 mm și 100 mm. The JMDL-22XXAT Smart Crack Gauge include modele de 20 mm, 50 mm, 100 mm și 200 mm. Pentru călătorii mai lungi, Senzor de deplasare a cablului JMLS-22XXADT acoperă opțiunile 0-500 mm, 0-1000 mm și 0-2000 mm.

Adăugați o marjă pentru mișcarea care declanșează acțiunea de inginerie, nu un procent arbitrar. Senzorul ar trebui să captureze evenimentul de avertizare fără a funcționa atât de mult sub scara maximă, încât intervalul selectat să ofere o valoare practică mică pentru monitorizarea normală a tendinței.

Rezoluția și acuratețea răspund la diferite întrebări

Rezoluția este cel mai mic increment afișat. Precizia este diferența așteptată între valoarea raportată și deplasarea reală. Un contor poate afișa 0,01 mm în timp ce precizia sa este exprimată ca procent din scara completă, astfel încât cele două valori trebuie revizuite împreună.

JMDL-52XXADT este specificat la o rezoluție de 0,01 mm și o precizie de +/-0,1% FS. Contorul inteligent de deplasare de uz general este specificat la o rezoluție de 0,01 mm și o precizie de 0,5% FS. Modelul magnetostrictiv este specificat la o rezoluție de 0,01 mm și o precizie de +/-0,05% FS. Rezoluția afectează vizibilitatea tendințelor mici; acuratețea afectează încrederea în valoarea absolută.

Nu setați un prag de alarmă numai în funcție de creșterea afișajului. Luați în considerare acuratețea, repetabilitatea, influența temperaturii, mișcarea instalației și marja de decizie a proiectului pentru a reduce alarmele neplăcute și interpretarea falsă.

Potriviți principiul de detectare cu site-ul

Principiul de detectare afectează deriva, durabilitatea, instalarea, întreținerea și comportamentul semnalului. Contoarele cu frecvență modulată inductivă se potrivesc multor sarcini structurale de deplasare și îmbinări de dilatare, deoarece arhitectura lor digitală acceptă monitorizarea stabilă la distanță lungă. Senzorii de cablu de sârmă gestionează căi de deplasare mai lungi sau de mișcare indirectă, în timp ce GNSS acceptă mișcarea pe suprafață la scară largă în puncte îndepărtate.

The JMCW-21XXADT Contor de deplasare magnetostrictiv este o opțiune complementară fără contact în cadrul portofoliului de deplasări Kingmach; nu este un senzor de deplasare cu fir vibrant. Structura sa de detectare fără contact este destinată aplicațiilor în care uzura mecanică redusă și măsurarea poziției liniare absolute sunt utile. Specificația publicată include protecție IP67, comunicație RS485 și funcționare de la -30 C la +80 C.

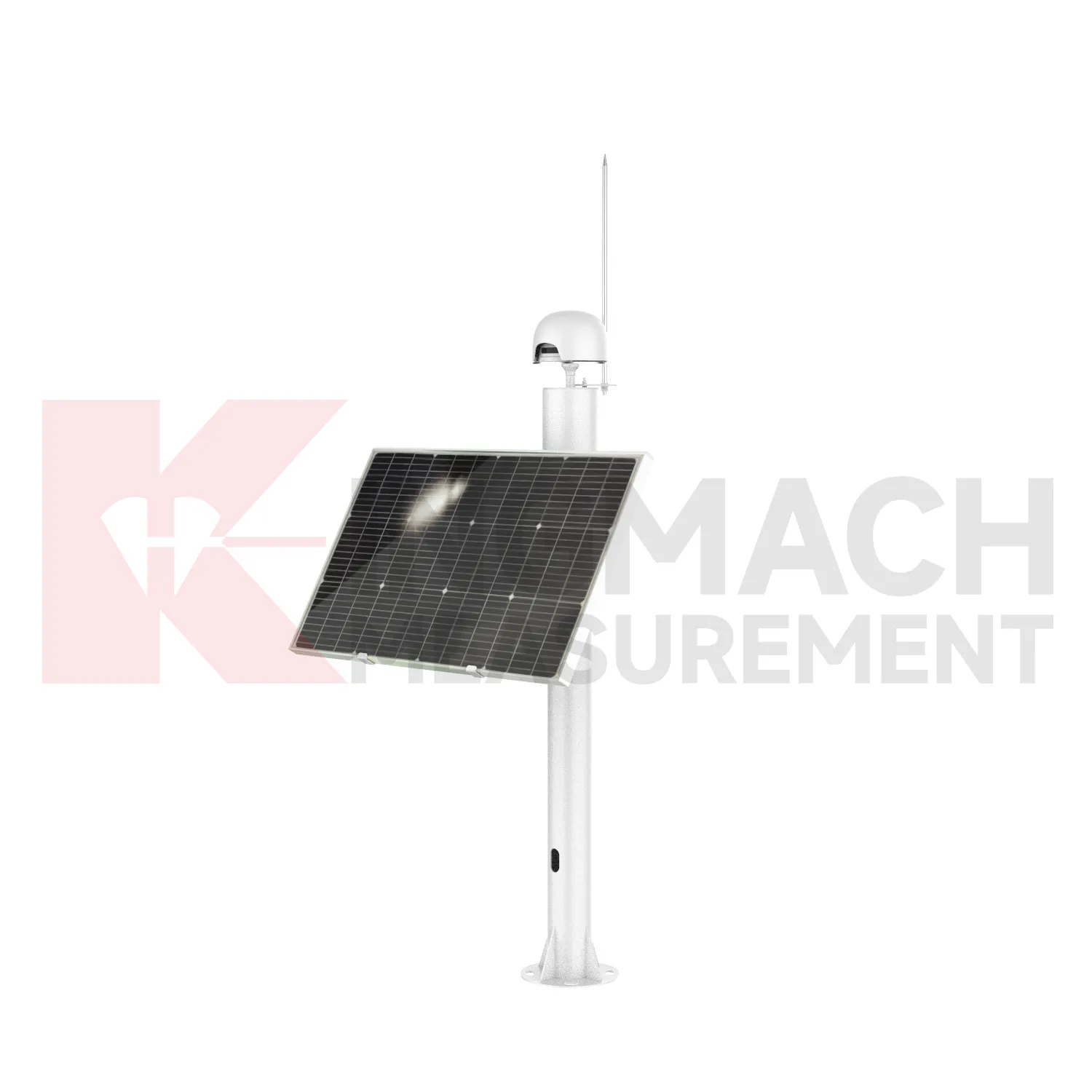

Pentru mișcarea la distanță a suprafeței, GNSS JMBD-1050YT integrat acceptă poziționarea cu mai multe constelații, comunicarea 4G și RS485, funcționarea solară plus baterie cu litiu, protecție IP67 și un interval de mediu de la -40 C până la +85 C. Selectați GNSS atunci când ieșirea necesară este mișcarea pozițională pe o zonă mai mare, mai degrabă decât deplasarea locală a articulației.

Temperatura ecranului, apă, praf și expunere la electricitate

Locurile de monitorizare civilă expun senzorii la ploaie, condens, praf, noroi, vibrații, tragere de cabluri, aer coroziv și perturbări electrice. Tratați limitele de etanșare și de mediu ca criterii primare de selecție. Un principiu adecvat de detectare poate eșua în cazul în care carcasa, conectorul, intrarea cablului sau orientarea de montare nu se potrivește cu amplasamentul.

Comparați intervalul de funcționare cu microclimatul instalației, mai degrabă decât cu o stație meteo din apropiere. O galerie de baraj, căptușeală de tunel, tablă de pod și panta expusă pot avea condiții de temperatură și umiditate foarte diferite. Examinați protecția cablului, etanșarea conectorilor, drenajul, împământarea și protecția la supratensiune ca parte a proiectării instalării.

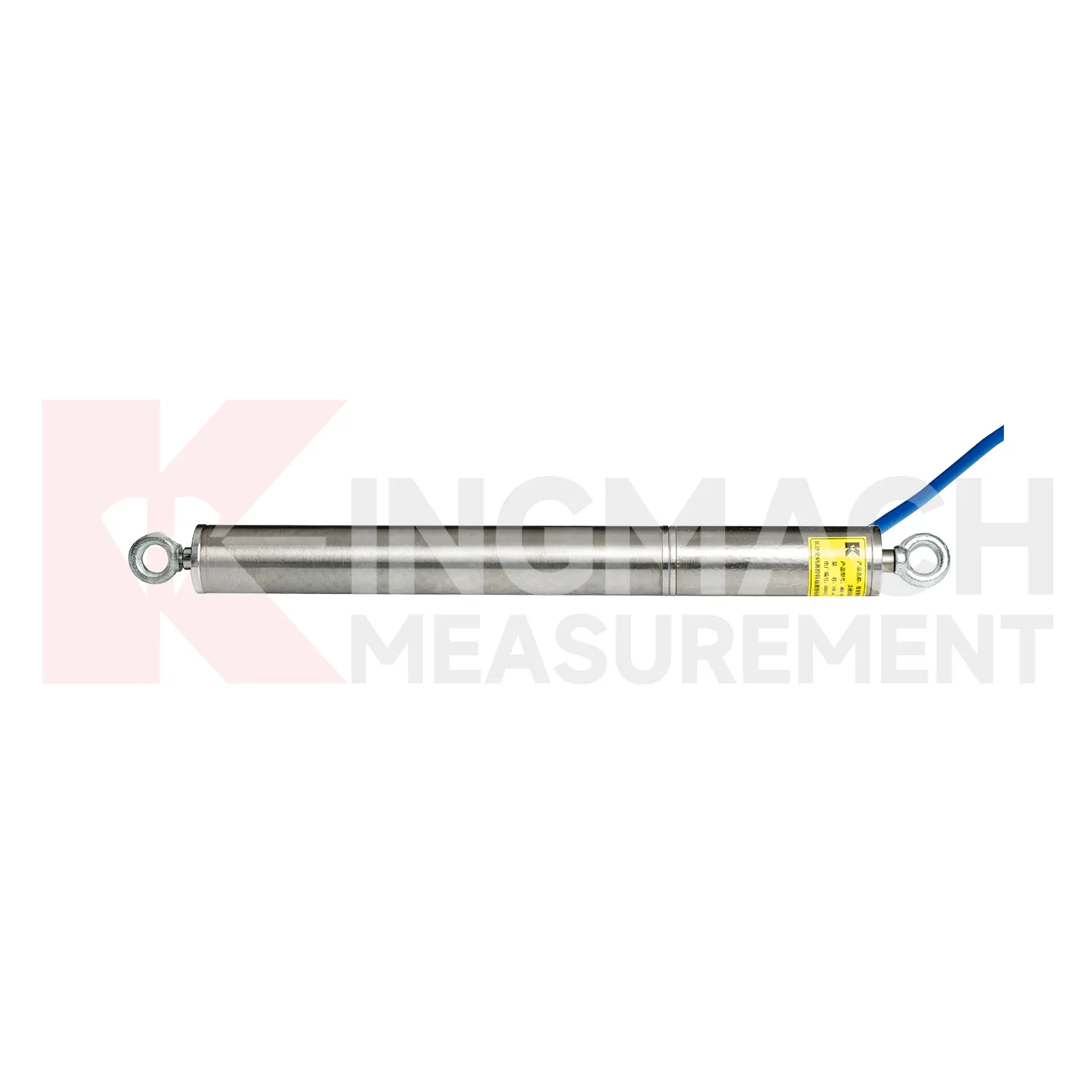

Senzorul de deplasare a cablului de sârmă de la Kingmach este specificat la IP67 și -30 C la +70 C. Contorul magnetostrictiv este specificat la IP67 și -30 C la +80 C. JMDL-49XXAT Contor inteligent de deplasare a cofrajului / sârmei de oțel este specificat la IP68, care se potrivește instalațiilor cu expunere mai mare la apă și praf, atunci când structura sa de măsurare se potrivește și proiectului.

Confirmați întregul lanț de comunicare și achiziție

Un contor de deplasare creează informații utilizabile numai atunci când semnalul ajunge la un sistem care stochează, verifică și raportează rezultatul. Confirmați modul de comunicare, distanța cablului, rata baud, acolo unde este cazul, compatibilitatea loggerului, alimentarea, împământarea, protecția la supratensiune, conversia unității de inginerie, sincronizarea timpului și verificările calității datelor înainte de cumpărare.

RS485 este obișnuit în monitorizarea digitală robustă, deoarece acceptă integrarea pe teren și cabluri mai lungi. Punctele de la distanță pot necesita, de asemenea, 4G, încărcare solară sau funcționare cu baterie. Examinați senzorul, cablul, loggerul, carcasa, software-ul, logica de alarmă și accesul la întreținere ca un singur sistem, mai degrabă decât elemente rând separate.

The JMDL-21XXAT Contor inteligent de deplasare de uz general stochează informații de identificare și calibrare a senzorului și poate funcționa cu achiziție automată pentru monitorizare nesupravegheată. În timpul examinării RFQ, confirmați citirea sau înregistrarea exactă, cablarea, adresarea, maparea software-ului și procedura de punere în funcțiune pentru modelul selectat.

Tratați hardware-ul de instalare ca parte a măsurării

Măsurarea deplasării depinde de transferul mișcării reale către elementul senzor fără slăbiciune, eroare de îndoire, frecare sau reținere neintenționată. Examinați desenul de instalare înainte de a aproba un senzor. Geometria montajului, direcția așteptată de mișcare, traseul cablurilor, accesul pentru zero și protecția împotriva deteriorării construcțiilor afectează toate calitatea datelor.

Calibrele de fisuri necesită baze stabile și tije de măsurare adecvate. The JMDL-24XXAT Contor inteligent flexibil de deplasare trebuie să se deformeze cu geogrila sau materialul armat monitorizat. The Contor inteligent de deplasare multipunct JMDL-31XXAT folosește ancore la diferite adâncimi cu foraj, chituire, tuburi de protecție și feronerie de instalare.

Pentru mișcarea rocii de bază sau a rocii înconjurătoare, JMDL-32XXAT Contor inteligent de deplasare a rocii de bază cu un singur punct folosește o flanșă, un senzor, un tirant, un cap de ancorare și un ansamblu de țevi din PVC. Aceste componente definesc modul în care senzorul urmărește mișcarea masei de rocă, astfel încât acestea aparțin revizuirii tehnice și cotației mai degrabă decât să fie tratate ca accesorii opționale.

Harta specificațiilor contorului de deplasare Kingmach

Exemple verificate de proiecte Kingmach

Podul numai pe calea ferată Egongyan, Chongqing (2019)

The Proiectul de monitorizare a podului numai pe calea ferată Egongyan forța cablului acoperit, deformarea, fisurarea și monitorizarea mediului. Lista de echipamente de proiect include JMDL-22XXAT Smart Crack Gauge împreună cu deformare, sarcină, înclinare, accelerație, temperatură-umiditate, precipitații, vânt și echipamente de achiziție automată. Pentru un RFQ de pod, acest exemplu arată de ce un ecartament de fisuri ar trebui specificat ca parte a unui lanț de monitorizare coordonat. Cumpărătorii ar trebui să definească împreună intervalul de fisură sau îmbinare, locația de montare, expunerea la mediu, interfața de achiziție și pragul de alarmă, mai degrabă decât să selecteze indicatorul doar prin rezoluție.

Înregistrați linia de bază de măsurare, hardware-ul de protecție, accesul la inspecție și criteriile de acceptare a predării pentru fiecare punct înainte de începerea instalării.

Yuping-Panzhou Expressway, Guizhou (2023)

The Proiectul Yuping-Panzhou Expressway a inclus așezarea tunelului, convergența arc-talie, fisurarea și monitorizarea deformațiilor structurale. Lista sa de aplicații include un Smart Crack Gauge și măsurarea deplasării cu laser, alături de instrumente de nivel hidrostatic și de tensiune cu sârmă vibrantă. Cazul acceptă o abordare multi-parametrică a deformării tunelului: deschiderea fisurilor locale, convergența, tasarea și deformarea răspund la diferite întrebări de inginerie. Pentru achiziții, specificați unde este instalat fiecare punct de deplasare, direcția așteptată și magnitudinea mișcării, modul în care citirea ajunge la platforma de monitorizare și care prag inițiază inspecția sau escaladarea.

Planul de instalare ar trebui să identifice, de asemenea, punctul de referință, toleranța de montare, protecția cablului, testul de punere în funcțiune și metoda de acces pentru întreținerea ulterioară.

Turnul eolian Changde, Hunan (2025)

The Proiectul Turnului Eolian Changde așezarea fundației monitorizată, forța de susținere a cablului, vibrațiile structurale, fisurile din secțiunea de tranziție și deformarea. Echipamentul aferent include senzorul de deplasare a cablului JMLS-22XXADT ca parte a unui pachet de senzori mai larg. Acest exemplu este util atunci când deplasarea lungă sau indirectă trebuie monitorizată cu alte răspunsuri structurale. În timpul selecției, definiți traseul firului, intervalul de deplasare, direcția de întoarcere, stabilitatea montajului, expunerea carcasei, calea de comunicare și accesul pentru inspecție. Aceste detalii determină dacă senzorul urmărește mișcarea structurală fără slăbiciune, frecare sau interferențe mecanice.

Acceptarea ar trebui să includă o verificare controlată a călătoriei, citirea liniei de bază, inspecția cablului și confirmarea că ieșirea ajunge la canalul de monitorizare alocat.

Prețuri, documentație și condiții comerciale

Prețul contorului de deplasare depinde de modelul exact, interval, ieșire, lungimea cablului, hardware de instalare, logger, carcasă, sistem de alimentare, software, cantitate, documentația de calibrare și domeniul de livrare. O gamă de dolari publici ar induce în eroare fără aceste intrări. Solicitați o ofertă bazată pe configurație și comparați furnizorii cu aceeași listă de materiale.

Pentru JMDL-52XXADT, informațiile comerciale curente indică o comandă minimă dintr-o singură bucată, preț negociat, T/T în avans, cutii de carton sau ambalare din lemn și livrare în 30 de zile de la plata integrală. Confirmați toți termenii comerciali în oferta oficială deoarece configurația, cantitatea, personalizarea și programarea proiectului pot modifica oferta finală.

• Furnizați aplicația, mișcarea așteptată, intervalul necesar, rezoluția, acuratețea și pragul de alarmă.
• Stabiliți temperatura de funcționare, expunerea la apă și praf, traseul cablului, puterea, comunicarea și cerințele pentru înregistrarea datelor.
• Listați suporturile, tijele, ancorele, flanșele, tuburile de protecție, carcasele și serviciile de instalare necesare.
• Solicitați fișa de date, informații de calibrare, definirea cablajului, manualul de instalare, termenii de garanție, ambalaj, termenul de livrare și documentele de certificare aplicabile.

Lista de verificare înainte de cumpărare pentru ingineri

• Definiți tipul de deplasare: lățimea fisurii, mișcarea îmbinării, tasarea, cursa lungă, mișcarea suprafeței, mișcarea stratului de rocă sau deformarea rocii de bază.
• Setați intervalul cu marjă pentru mișcarea normală, sezonieră, în faza de construcție și la nivel de avertizare.
• Verificați împreună rezoluția, acuratețea, repetabilitatea, stabilitatea și influența temperaturii.
• Confirmați apă, praf, vibrații, coroziune, fulgere și orientarea instalării la punctul de măsurare.
• Verificați ieșirea, puterea, distanța cablului, compatibilitatea loggerului, maparea software-ului și comunicarea de la distanță.
• Examinați suporturile, bazele, tijele, ancorele, flanșele, tuburile de protecție și cerințele de chituire.
• Solicitați date de calibrare, identificare serială, detalii de cablare, desene de instalare și îndrumări pentru punere în funcțiune.
• Confirmați configurația, cantitatea, ambalajul, livrarea, garanția, plata și asistența post-vânzare înainte de a emite comanda de cumpărare.

Întrebări frecvente

Notă finală: Confirmați fiecare specificație față de designul proiectului, mediul local, pragul de monitorizare, desenul de instalare și arhitectura de achiziție a datelor înainte de cumpărare.
