Extensometre cu sârmă vibrantă pentru monitorizarea podurilor, tunelurilor și barajului: Ghid complet de selecție

Industria globală a construcțiilor se confruntă cu o creștere masivă a investițiilor în infrastructură la scară largă. Guvernele și dezvoltatorii privați finanțează poduri majore, tuneluri, baraje hidroelectrice și structuri falnice de energie eoliană din întreaga lume. În consecință, cererea pentru sisteme de monitorizare structurală a sănătății (SHM) fiabile și pe termen lung nu a fost niciodată mai mare. În cadrul acestor sisteme de siguranță critice, extensometrele funcționează ca sursă principală de date. Trebuie să realizați că o selecție eronată a senzorului costă mult mai mult decât dispozitivul fizic în sine. O alegere greșită se transformă în calcule distorsionate ale stresului, întârzie deciziile de siguranță și în cele din urmă multiplică costurile de întreținere pe termen lung.

Prin urmare, alegerea unui tensiometru reprezintă mai degrabă o judecată inginerească critică decât o simplă achiziție de mărfuri. Fiecare inginer de proiect trebuie să răspundă la trei întrebări fundamentale înainte de a specifica un senzor. În primul rând, care este materialul gazdă? În al doilea rând, care este etapa actuală de instalare? În sfârșit, care sunt constrângerile de mediu? Acest ghid cuprinzător vă va ghida prin diferitele tipuri de indicatori, criteriile critice de selecție, potrivirea aplicațiilor și integrarea senzorilor într-un sistem complet SHM.

Ce face ca tehnologia cu sârmă vibrantă să fie standardul global pentru monitorizarea deformației pe termen lung

Înainte de a putea specifica un senzor în mod inteligent, aveți nevoie de o înțelegere tehnică solidă a modului în care funcționează diferitele tehnologii de monitorizare. Tehnologia cu sârmă vibratoare (VW) servește în prezent ca standard global pentru monitorizarea pe termen lung a infrastructurii. Principiul sârmei vibratoare se bazează pe un fir de oțel tensionat care este excitat de o bobină de excitare a impulsurilor. Frecvența naturală a acestei vibrații corespunde direct tensiunii suferite de fir.

Această ieșire de frecvență oferă avantaje excepționale pentru proiectele de inginerie civilă. Senzorii VW oferă imunitate puternică la interferențe electromagnetice și prezintă un comportament de deplasare foarte stabil pe termen lung. În plus, acești senzori pot transmite semnale pe kilometri de cablu fără nicio distorsiune sau pierdere de semnal.

Majoritatea proiectelor de monitorizare a sănătății structurale expun senzorii la cicluri termice semnificative în aer liber. Prin urmare, tensometrele moderne VW au un termistor încorporat pentru detectarea integrată a temperaturii. Această adăugare permite software-ului de monitorizare să aplice corecții automate de temperatură citirilor de deformare. Puteți contrasta această performanță robustă cu instrumentele tradiționale rezistive din folie. Calibrele cu folie funcționează perfect pentru setările de laborator și testele pe termen scurt. Cu toate acestea, aparatele de măsurare a foliei rămân foarte susceptibile la pătrunderea umidității, la deviația zero și la dependența de amplificator pe cabluri lungi. Kingmach ridică și mai mult acest standard cu seria sa inteligentă VW (variantele HAT și HB). Aceste modele avansate adaugă capacități de adresare digitală, ceea ce le permite inginerilor să ruleze rețele de magistrală cu mai mulți senzori folosind un singur data logger.

Trei tipuri principale de tensiometru și când să fie implementat fiecare

Inginerii întreabă frecvent ce tensiometru ar trebui să folosească pentru proiectul lor specific. Răspunsul necesită o comparație structurată bazată pe metoda de instalare și structura gazdă. Puteți clasifica acești senzori în patru tipuri principale de implementare.

Tensometru montat pe suprafață (JMZX-212HAT/HB)

Tehnicienii înșurubează sau leagă tensiometrele montate pe suprafață direct pe suprafețele existente din beton sau oțel. Ar trebui să alegeți acest model pentru monitorizarea post-construcție, modernizarea structurii și testarea dinamică a sarcinii. Acest ecartament excelează și atunci când forarea sau turnarea în structura gazdă este imposibilă. Seria JMZX-212 oferă un interval de măsurare standard de ±2500 με cu o rezoluție de 0,1 με. Carcasa complet etanșă din oțel inoxidabil asigură performanță impermeabilă până la o adâncime de apă de 150 de metri.

Tensometru de încorporare (JMZX-215HA/215HAT/HB)

Echipele de construcții turnează extensometrele de încorporare direct în beton proaspăt sau le îngroapă în materiale de umplere structurală. Aceasta reprezintă alegerea standard pentru proiectele de construcții noi, inclusiv poduri, baraje, tuneluri, pereți de sprijin și plăci de fundație. Senzorii de încorporare nu necesită rezistență la forfecare din partea materialului de bază, ceea ce face ca procesul de instalare să fie extrem de rapid și de fiabil.

Extensometru sudat la suprafață (JMZX-206HAT)

Sudorii atașează extensometrele sudate la suprafață direct pe elementele structurale din oțel, cum ar fi grinzile, palplanșele și piloții tubulari. Sudarea oferă o cuplare mecanică extrem de consistentă pe oțelul nu, fără a se baza pe adezivi chimici. Această permanență face ca instrumentele sudate să fie opțiunea preferată pentru structurile marine și subterane din oțel unde lipirea epoxidice se poate degrada în timp.

Tensometru pentru bare de armare (JMZX-4XXHAT/HB)

Contractorii îmbină tensiometrele de armare direct în cușca de armare din oțel din structurile din beton. Acești senzori măsoară alungirea și compresia barei de armare pentru a evalua modul în care sarcinile se transferă prin stâlpi, grinzi și piloți adânci. Veți găsi aceste instrumente esențiale pentru construcția clădirilor înalte, siguranța gropilor de fundație și infrastructura metroului.

Tip ecartament	Cel mai bun material gazdă	Faza de instalare	Aplicație tipică
Montat la suprafață	Beton/Oțel existent	Post-constructie	Modernizări și testare la sarcină
Încorporare	Beton proaspăt	Construcție nouă	Punți de pod și pereți de baraj
Sudată la suprafață	Membrii Bare Steel	Nou / Post-construcție	Grinzi și piloți de oțel
Tensometru pentru bare de armare	Oțel de armare (bară de armare)	Construcție nouă	Gropi de fundație și clădiri înalte

Cinci parametri tehnici care ar trebui să conducă specificația finală

Odată ce ați selectat tipul de instalare adecvat, trebuie să evaluați specificațiile tehnice precise. Cinci parametri cheie ar trebui să conducă decizia finală de achiziție.

Interval de măsurare și rezoluție: Un interval de măsurare standard de ±2.500 με acoperă în mod adecvat majoritatea aplicațiilor de inginerie civilă. Cu toate acestea, aveți nevoie și de o sensibilitate ridicată. O ieșire de înaltă rezoluție de 0,1 με asigură că senzorul captează micro-deformațiile din beton precomprimat și elemente din oțel la sarcini normale de serviciu.

Clasa de precizie: Un rating de precizie de 0,5% FS (Full Scale) acționează ca punct de referință pentru monitorizarea la nivel de infrastructură. Precizia ridicată rămâne crucială atunci când calculați solicitarea structurală reală din deformarea măsurată folosind modulul de elasticitate al materialului. Ar trebui să verificați întotdeauna conformitatea cu standardele de certificare recunoscute, cum ar fi GB/T 13606-2007 sau DL/T 1044-2022.

Evaluare impermeabilă și etanșare ecologică: Multe proiecte funcționează în medii dure. O carcasă complet etanșă din oțel inoxidabil, evaluată la o adâncime a apei de 150 de metri este esențială. Aveți nevoie de acest nivel de protecție pentru suprafețele de baraj hidroelectric, piloți din zonele de maree și săpături de tuneluri foarte umede.

Interval de temperatură de funcționare: Structurile civile suportă vreme extremă. Termistorul încorporat ar trebui să acopere o gamă largă de la -40 °C la +120 °C. Proiectele situate în climă arctică sau în apropierea surselor de căldură industriale necesită această rezistență termică. În plus, corectarea precisă a temperaturii previne alarmele false în sistemul dumneavoastră automat de monitorizare.

Ieșirea semnalului și compatibilitatea sistemului: Trebuie să decideți între ieșirile de frecvență VW standard și variantele digitale Smart (RS-485 / SDI-12). Senzorii inteligenți permit cablarea magistralei în mai multe puncte. Această arhitectură digitală poate reduce costurile grele ale cablurilor cu până la 60% pe rețele mari de senzori. Ca o notă practică, unitățile de citire și înregistrările de date Kingmach sunt potrivite din fabrică cu seria de senzori JMZX, ceea ce elimină complet riscurile de integrare a sistemului.

Completați monitorizarea deformarii cu celule de sarcină goale pentru urmărirea completă a forței cablului - aflați mai multe în Ghidul nostru pentru celulele de sarcină goale → Celule de sarcină goale pentru monitorizarea cablurilor de punte și ancorelor: Ghid de selecție și specificații

Potrivirea extensometrelor la tipul de proiect: de la monitorizarea podurilor la inginerie geotehnică

Potrivirea senzorului potrivit cu aplicația specifică este semnul distinctiv al monitorizării eficiente a sănătății structurale. Diferitele domenii de inginerie civilă necesită abordări distincte de măsurare.

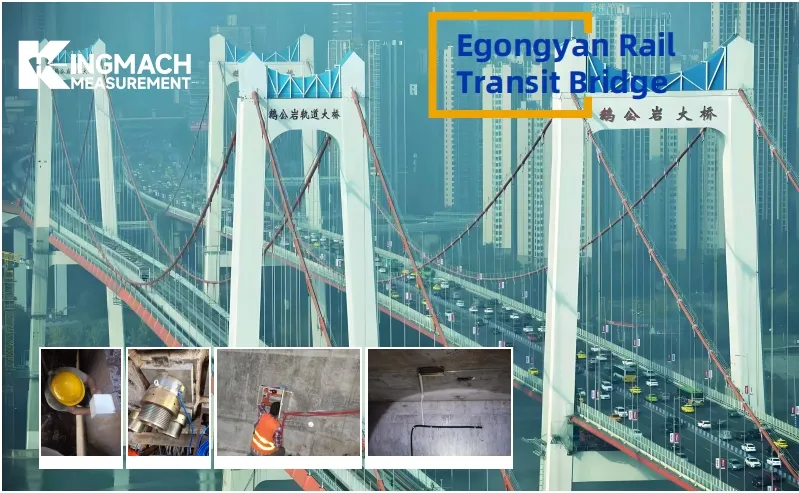

Monitorizarea podurilor: Proiectele pod necesită o abordare cu mai multe fațete. Inginerii au turnat calibre de ansamblu în secțiunile punții de beton și îmbină tensiometrele barelor de armare pe armătura din oțel pentru a măsura răspunsurile la sarcina sub tensiune și curajul pe termen lung a betonului. Simultan, tehnicienii folosesc calibre sudate la suprafață pe grinzile principale de oțel pentru a urmări ciclurile de oboseală în curs.

Tunnel și structuri subterane: mediile subterane prezintă provocări severe cu umiditate ridicată și ape subterane corozive. Aceste condiții necesită instrumente de încorporare complet etanșe, impermeabile. În plus, utilizarea cablajului inteligent al magistralei reduce semnificativ complexitatea instalării în interiorul tunelurilor înguste.

Baraje hidroelectrice și ziduri de reținere: Monitorizarea barajului se bazează în mare măsură pe senzori de încorporare turnați adânc în corpul de beton. Carcasele impermeabile se ocupă cu ușurință de scufundarea permanentă sub presiunea mare a apei. Capacitatea de transmisie pe distanțe lungi a semnalelor VW le permite inginerilor să construiască rețele masive de senzori pe suprafața barajului fără a instala repetoare de semnal intermediare.

Clădiri înalte și gropi de fundație: siguranța în timpul excavației urbane este primordială. Tensiometrele pentru bare de armare sudate pe cuștile coloanei și pe pereții de forfecare oferă date despre distribuția sarcinii în timp real pe măsură ce fazele de construcție progresează.

Pantele laterale și proiectele geotehnice: Stabilitatea pantei necesită o supraveghere continuă. Inginerii instalează dispozitive de măsurare montate pe suprafață sau de încastrare în căptușeli de beton împușcat pentru a monitoriza deformarea suprafeței și solicitarea peretelui de reținere.

Structuri de turn eolian: Turbinele eoliene suportă sarcini ciclice masive. Calibrele sudate la suprafață atașate la secțiunile turnului din oțel monitorizează eficient oboseala la încovoiere și deformațiile dinamice induse de vânt.

Dincolo de senzor: cum se potrivesc tensometrele într-un sistem complet de date SHM

Ar trebui să vedeți întotdeauna un tensiometru ca pe o singură piesă a unui ecosistem tehnologic mai mare. Senzorul acționează pur și simplu ca punct de origine a datelor. Precizia inerentă a gabaritului contează doar dacă întregul lanț de transmisie păstrează acele date fără a introduce zgomot electric sau pierderi de semnal.

Cablurile de instrumentare joacă un rol important în fidelitatea datelor. Trebuie să utilizați cabluri ecranate, cu impedanță potrivită, special concepute pentru senzori de sârmă vibrantă. Cablurile de înaltă calitate previn degradarea semnalului chiar și în timpul transmisiei care depășesc 1.000 de metri.

În continuare, trebuie să luați în considerare hardware-ul de achiziție. Înregistratoarele automate de date și unitățile de citire Kingmach acceptă sondarea pe mai multe canale. Acestea permit inginerilor să configureze praguri de alarmă precise și să utilizeze opțiunile de telemetrie de la distanță, inclusiv rețelele 4G, WiFi și LoRa.

În cele din urmă, software-ul de vizualizare transformă frecvențele brute în perspective acționabile. Tablourile de bord digitale în timp real afișează tendințe ale tensiunilor, valori ale stresului corectate în funcție de temperatură și niveluri automate de alertă. Această integrare permite monitorizarea structurală de la distanță 24/7 nesupravegheată. Specificarea senzorilor, cablurilor, loggerelor și software-ului dvs. de la un singur furnizor elimină nepotrivirile protocolului de comunicare și reduce drastic timpul de punere în funcțiune.

Ce să căutați atunci când achiziționați tensiometre de la un furnizor internațional

Echipele de achiziții se confruntă cu provocări unice atunci când evaluează furnizorii internaționali de senzori structurali de monitorizare a sănătății. Trebuie să priviți dincolo de specificațiile simple ale produsului și să evaluați fiabilitatea operațională a furnizorului.

În primul rând, certificările de la terți contează enorm. Ar trebui să insistați asupra înregistrărilor de calibrare trasabile și a respectării stricte a standardelor industriale recunoscute. Produsele verificate reduc semnificativ riscurile de aprobare a proiectului. În al doilea rând, trebuie să evaluați fiabilitatea livrării. Un furnizor ideal menține în stoc modele standard pentru expediere rapidă, respectând în același timp programele contractuale stricte de livrare pentru comenzile personalizate la scară de proiect.

În al treilea rând, asistența post-vânzare completă separă producătorii de renume de simplii distribuitori. Căutați furnizori care oferă o linie tehnică 24/7 cu timpi de răspuns inițial rapid. Acest suport devine neprețuit atunci când proiectele de la distanță întâmpină anomalii neașteptate de date. În al patrulea rând, evaluează-le capacitățile de personalizare. Proiectele situate în climate extreme sau în spații restrânse necesită frecvent lungimi adaptate, materiale de carcasă specializate sau tipuri de conectori nestandard. În cele din urmă, alegerea unui furnizor cu o singură sursă care fabrică senzorii, cablurile, loggerele și software-ul sub un singur sistem de management al calității asigură responsabilitatea totală.

A face alegerea corectă: o recapitulare rapidă a deciziei și următorul pas

Selectarea tensometrului perfect este un proces metodic. Trebuie să analizați materialul gazdă, să identificați faza de instalare, să verificați specificațiile tehnice și să asigurați compatibilitatea completă a sistemului. Cel mai bun tensiometru este rareori cea mai ieftină opțiune sau cea cu cele mai impresionante specificații de laborator. În schimb, senzorul potrivit este cel care se potrivește perfect mediului dumneavoastră structural și duratei de monitorizare pe termen lung.

Nu sunteți sigur ce model de senzor se potrivește proiectului dvs. specific? Ai nevoie de o recomandare de senzor pentru proiectul tău? Împărtășește-ți cerințele — inginerii Kingmach răspund în 24 de ore. 🔗 [ Solicitați o consultație gratuită pentru proiect → ]

Întrebări frecvente

1. Care este principala diferență dintre extensometrele montate pe suprafață și încastrate?

Tehnicienii atașează calibrele montate pe suprafață la exteriorul structurilor existente folosind șuruburi sau adezivi. Dimpotrivă, echipele de construcții au turnat gabaritele de încastre direct în betonul umed în timpul noii faze de construcție.

2. Pot extensometrele cu sârmă vibrantă măsura temperatura?

Da. Majoritatea tensometrelor cu sârmă vibrantă de înaltă calitate includ un termistor încorporat. Această componentă măsoară temperatura locală, permițând software-ului dumneavoastră de monitorizare să corecteze automat citirile de deformare pentru dilatarea și contracția termică.

3. De ce să folosiți un calibre sudat pe suprafață peste unul montat cu adeziv?

Calibrele sudate la suprafață creează o legătură metalurgică permanentă cu structurile goale din oțel. Această conexiune sudată oferă o stabilitate superioară pe termen lung în medii dure, umede sau subacvatice în care adezivii chimici se degradează în cele din urmă.

4. Cât de departe își poate transmite semnalul un senzor de sârmă vibrantă?

Deoarece senzorii de sârmă vibrantă scot o frecvență mai degrabă decât o tensiune, ei rezistă la schimbările de rezistență a cablului. Cu o cablare ecranată adecvată, acestea pot transmite semnale precise pe distanțe care depășesc 1.000 de metri fără amplificatoare externe.

5. Ce face un senzor de sârmă vibrantă „Inteligent”?

Senzorii inteligenți utilizează protocoale digitale (cum ar fi RS-485 sau SDI-12) și oferă adrese digitale unice. Acest lucru permite inginerilor să conecteze mai mulți senzori de-a lungul unei singure magistrale de cablu, reducând drastic complexitatea cablajului și costurile materialelor.

6. Pot fi utilizate calibrele de tensiune din sârmă vibrantă alături de celulele de sarcină?

Da. Extensometrele cu sârmă vibrantă și celulele de sarcină sunt utilizate în mod obișnuit împreună în monitorizarea structurală și geotehnică. Celulele de sarcină măsoară forța aplicată, în timp ce extensometrele măsoară deformarea materialului, oferind date complementare pentru o evaluare mai completă a performanței structurale.

7. Cum se efectuează verificarea calibrării pe teren fără recalibrare din fabrică?

Verificarea pe teren poate fi efectuată prin verificarea citirilor zero, compararea măsurătorilor cu sarcini de referință cunoscute, revizuirea tendințelor istorice ale datelor sau verificarea încrucișată cu alți senzori. Aceste metode ajută la identificarea potențialului deviere între intervalele formale de calibrare fără a necesita recalibrare din fabrică.

---

Scrisă de Kingmach Engineering Team — sprijinind proiecte de infrastructură la nivel mondial din 2001
