Alerte de siguranță a barajului în timp real cu senzori de presiune diferențială pentru nivelul apei

Proprietarii de baraje au nevoie de vizibilitate mai devreme asupra schimbărilor de nivel, a presiunii de infiltrație și a întreruperilor de tendință care apar înainte ca o problemă de exploatare să se transforme într-un eveniment de siguranță. Senzorii de nivel al apei cu presiune diferențială sunt utili, deoarece urmăresc acele modificări în punctele de monitorizare încorporate, umede și greu accesibile.

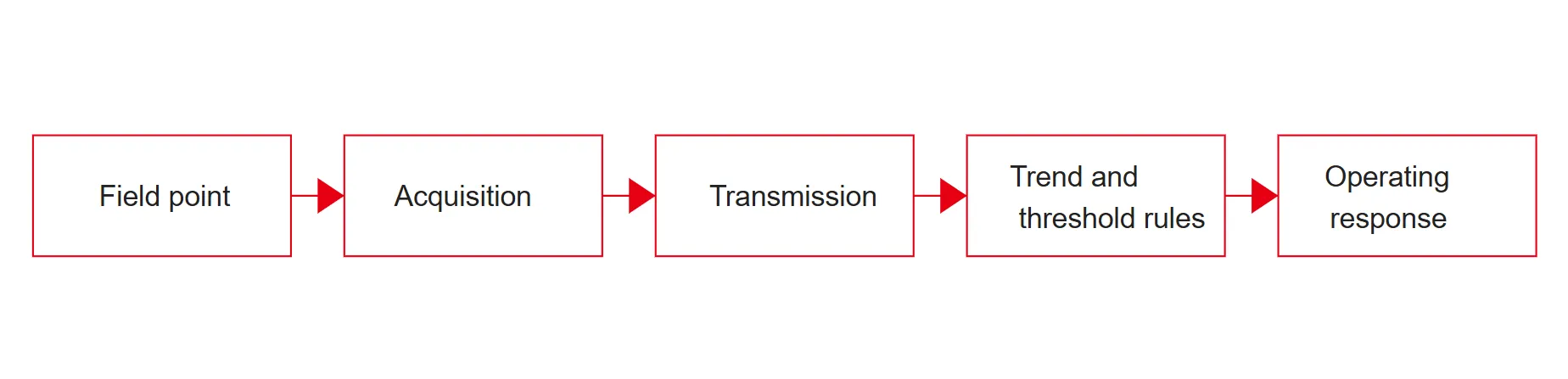

Într-un flux de lucru de alertă funcțional, senzorul este doar prima legătură. Citirea trebuie să rămână stabilă în condițiile de câmp, să se deplaseze curat în stratul de achiziție și să ajungă la software care o poate compara cu praguri, reguli de rată de schimbare și instrumente din apropiere. Acesta este ceea ce transformă verificarea periodică în alerte de siguranță a barajului în timp real.

Pentru evaluarea din partea cumpărătorului, adevărata întrebare nu este dacă un senzor poate citi izolat nivelul apei. Întrebarea reală este dacă poate suporta alerte de încredere în conductele încorporate, punctele de drenaj, stațiile nesupravegheate și intervale lungi de service, fără a crea incertitudine suplimentară pentru echipa de monitorizare.

Pentru operatorii de baraje, cea mai utilă alertă este rareori o singură valoare ridicată. Este un semnal de nivel sau de infiltrație care se rupe din relația sa normală cu funcționarea rezervorului, precipitații, drenaj sau mișcarea structurii.

De ce contează semnalele de nivel al apei în programele de siguranță a barajului

Un plan de monitorizare a barajului urmărește de obicei mai mult decât elevația rezervorului. Operatorii urmăresc, de asemenea, presiunea de infiltrație, mișcarea liniei freatice, comportamentul drenajului, nivelul în aval și modul în care aceste citiri se mișcă împreună cu datele de deplasare, lățimea fisurii sau tensiuni. O singură valoare poate părea normală, în timp ce tendința sa împotriva precipitațiilor, a debitului sau a presiunii de ridicare spune o poveste diferită.

De aceea, logica alertă are nevoie de context. O citire în creștere în interiorul unui tub de nivel al apei de fundație poate indica o cale de infiltrație care devine mai activă. O schimbare la o conductă de reducere a presiunii poate sugera că condițiile de drenaj se schimbă. O creștere a nivelului rezervorului în timpul funcționării normale poate fi acceptabilă, dar aceeași creștere asociată cu o mișcare neobișnuită a presiunii interne merită atenție.

Un program sigur de monitorizare a barajului tratează nivelul apei, infiltrațiile, deformarea și monitorizarea mediului ca indicatori legați. Aceasta se potrivește cu modul în care operatorii cu experiență citesc riscul în practică: valoarea de avertizare provine din corelare, nu dintr-un singur instrument care funcționează singur.

Cum senzorii de presiune diferențială transformă capul de apă în date utilizabile

Instrumentele de nivel al apei cu presiune diferențială deduc înălțimea lichidului din presiune. În termeni de teren, senzorul transformă capul de apă care acționează asupra elementului de măsurare într-o valoare digitală a nivelului. Când instalația folosește un cablu ventilat conectat la atmosferă, citirea poate reduce interferența barometrică și poate răspunde mai rapid la mișcarea reală a nivelului apei.

Această logică de funcționare se potrivește bine cu funcționarea barajului, deoarece multe puncte de monitorizare sunt înguste, încorporate, umede și greu accesibile. În loc să se bazeze pe sunete manuale frecvente, instrumentul poate rămâne pe loc și poate raporta din interiorul unei conducte de nivel de apă, la o ieșire de drenaj sau într-un punct de observare hidrologică.

Pentru o arhitectură de monitorizare prin cablu, a lui Kingmach JMYC-67XXAD seria este poziționată pentru presiunea de infiltrație adâncă, observarea nivelului apei din rezervor și baraj, monitorizarea apei subterane și instalarea conductelor încorporate. Ieșirea sa RS485, protecția IP68, rezoluția de 0,1 mm și precizia FS de 0,2% sunt tipurile de detalii pe care cumpărătorii le pot folosi atunci când se potrivesc cu o coloană vertebrală de achiziție existentă.

De ce depind de fapt alertele de baraj în timp real

O alertă nu este creată numai de senzor. Depinde de proiectarea pragului, fiabilitatea achiziției, stabilitatea comunicării și comparația cu instrumentele din apropiere. În practică, echipele folosesc adesea trei straturi de reguli: praguri absolute de alarmă, praguri ale ratei de schimbare și verificări ale corelației cu precipitațiile, funcționarea rezervorului, infiltrațiile sau datele de deformare.

De exemplu, o creștere a nivelului rezervorului în timpul unei ferestre de operare planificată poate fi acceptabilă. O creștere rapidă a nivelului intern al apei într-un tub de observare încorporat, mai ales dacă este asociată cu un flux anormal de infiltrații sau o presiune de ridicare, necesită un răspuns diferit. Reguli mai bune reduc șansa ca echipajele să piardă timpul cu alarmele false, în timp ce încă lipsesc un model în curs de dezvoltare.

Aici contează și restul sistemului. Setul de produse Kingmach orientat spre baraj include Modul de achiziție JMZX-XXGH și o platformă software de monitorizare, care este relevantă deoarece calitatea alertei depinde de modul în care senzorul, loggerul, stratul de transmisie și stiva de vizualizare se comportă împreună în timpul utilizării continue.

Vizualizări ale platformei pentru revizuire și control al alarmelor

Unde contoarele de nivel de apă cu presiune diferențială se potrivesc într-un amestec de instrumente de baraj

Dispozitivele de nivel de apă cu presiune diferențială sunt cele mai puternice atunci când sarcina este observarea continuă a nivelului în conducte, puncte hidrologice sau locații de monitorizare legate de infiltrații, unde este importantă ieșirea digitală stabilă. Ele fac de obicei parte dintr-un mix mai larg de instrumente, mai degrabă decât dintr-un răspuns de sine stătător.

O configurație practică a barajului poate combina un contor de nivel al apei cu presiune diferențială pentru mișcarea capului de apă, un piezometru cu sârmă vibrantă pentru comportamentul presiunii porilor, senzori de deplasare pentru mișcarea structurală și un strat software care leagă datele de pragurile de avertizare. Dacă site-ul are puncte la distanță fără alimentare sau cablare convenabilă, un model wireless integrat poate reduce munca pe teren și simplifica implementarea.

Pentru punctele de acumulare sau râu nesupravegheate, JMYC-67XXAWL modelul integrat combină un DTU 4G și o baterie internă într-un singur pachet. Acest lucru poate face planificarea întreținerii mai curată atunci când un proiect dorește mai puține componente separate pe teren.

Cum să comparați modelele de presiune diferențială cu fir și integrate

Cea mai rapidă modalitate de a compara opțiunile este să priviți dincolo de intervalul principal și să potriviți fiecare model cu arhitectura de monitorizare. Un instrument RS485 cu fir poate fi cel mai potrivit atunci când barajul are deja dulapuri, capacitate de înregistrare și o coloană vertebrală de comunicație stabilă. O unitate 4G integrată poate scurta timpul de instalare în punctele distribuite în care șanțurile și rutarea energiei ar încetini proiectul.

Pentru revizuirea achizițiilor, comparația ar trebui să rămână legată de metoda de operare. În gama Kingmach, linia JMYC-67XXAD se potrivește integrării cu fir RS485 și monitorizării cu rezoluție fină, în timp ce linia JMYC-67XXAWL schimbă discuția către comunicarea 4G încorporată, puterea internă cu litiu și durata de viață a bateriei care se modifică odată cu intervalul de eșantionare. Aceste diferențe afectează planificarea întreținerii, strategia de rezervă și proiectarea frecvenței de alarmă.

Detalii de instalare care protejează calitatea alertei

Multe alerte proaste sunt probleme de instalare deghizate ca probleme ale senzorilor. Dacă conducta de nivel al apei este blocată, calea de aerisire este compromisă, manipularea cablului este slabă sau starea de referință este instabilă, fluxul de date se va deplasa înainte ca cineva să suspecteze metoda de montare.

Pentru acceptarea din partea cumpărătorului, solicitați furnizorului să definească compatibilitatea cu dimensiunea țevii, metoda de suspensie, protecția cablului ventilat, manipularea impermeabilă la conectori, adresarea loggerului și verificările de punere în funcțiune pentru deviația zero, repetabilitate și comunicații. Acest lucru menține transferul legat de comportamentul pe teren în loc de o specificație a hârtiei.

Când punctul de monitorizare este la distanță, planul de punere în funcțiune ar trebui să definească, de asemenea, intervalul de eșantionare, frecvența alertelor, planificarea înlocuirii bateriei și modul în care platforma semnalează datele lipsă față de datele anormale. Acestea sunt evenimente diferite, iar amestecarea lor în stratul software creează confuzie în timpul incidentelor reale.

Cum citesc inginerii tendințele anormale înainte ca acestea să devină urgențe

Un sistem de alertă util nu așteaptă o valoare extremă. Acesta urmărește modificările în pantă, durată și acord între canalele asociate. În lucrările de baraj, aceasta înseamnă adesea verificarea dacă mișcarea internă a nivelului apei urmărește funcționarea rezervorului în mod normal sau se separă de acesta.
