Senzori de nivel de apă cu presiune diferențială pentru siguranța barajului: 7 avantaje tehnice explicate

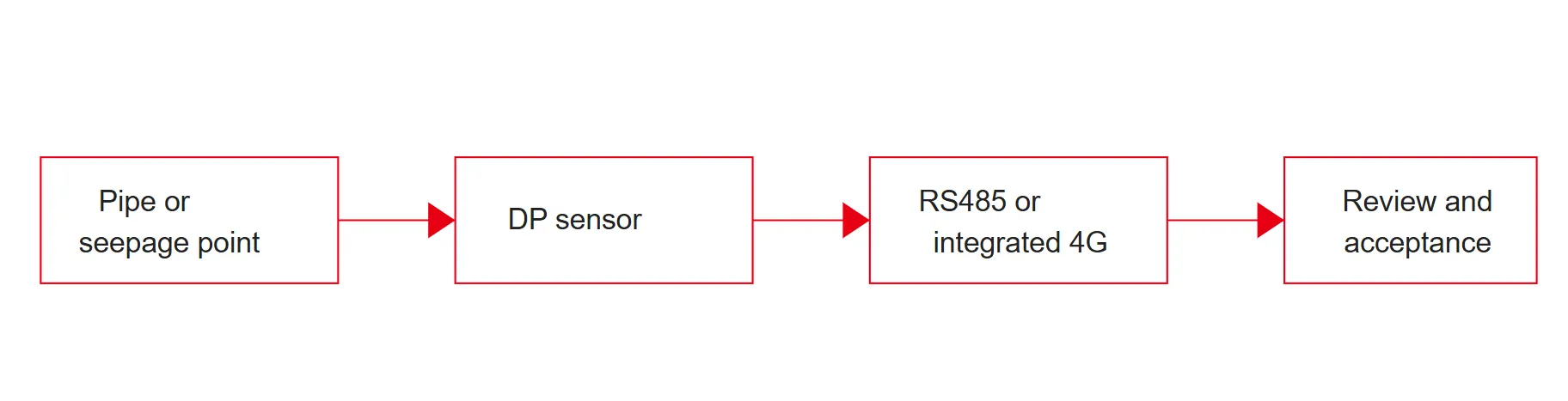

Figura: un avantaj ingineresc este realizat numai atunci când punctul, senzorul, calea datelor și procesul de revizuire sunt specificate împreună.

Avantajul 2: Date stabile privind tendințele pentru interpretarea presiunii de infiltrație și a nivelului apei

Senzorii de presiune diferențială ajută echipele de baraj să citească tendințele mai degrabă decât valorile izolate. Acest lucru este important deoarece infiltrațiile și comportamentul intern al apei devin adesea semnificative prin persistență și relație, nu printr-un singur punct dramatic. O creștere modestă poate conta dacă continuă zile întregi, răspunde prea lent după epuizarea rezervorului sau nu mai corespunde comportamentului de drenaj din apropiere.

Datele stabile ale tendințelor sprijină o mai bună interpretare în trei situații comune. În primul rând, atunci când o modificare a nivelului rezervorului ar trebui să producă un răspuns intern previzibil, dar nu. În al doilea rând, atunci când un punct de monitorizare legat de infiltrații își revine prea lent după schimbarea condițiilor de precipitații sau de deversare. În al treilea rând, atunci când un punct începe să se depărteze de punctele din apropiere care de obicei se mișcă împreună. Acestea sunt tipurile de tipare care duc la o inspecție mai atentă înainte de a se dezvolta o problemă mai mare.

Rezoluția la nivel de milimetri a nivelului apei din linia JMYC-67XXAD oferă site-ului o înregistrare mai bună a tendinței cu care să lucreze, în timp ce precizia de 0,2% la scară completă listată pentru acel model ajută la stabilirea dacă instrumentul este potrivit pentru sarcina de monitorizare. Ideea este să nu citez numerele de dragul lor. Ideea este că rezoluția fină și rezultatul stabil îmbunătățesc modul în care modificările mici, dar persistente, sunt revizuite în timp.

Avantajul 3: Asistență directă pentru alerte de siguranță a barajului în timp real și reguli de avertizare

Un senzor devine mult mai util atunci când acceptă logica de avertizare în loc să colecteze doar citiri. Fluxurile de lucru pentru alerte de baraj se bazează de obicei pe trei familii de reguli: praguri absolute, praguri ale ratei de modificare și verificări încrucișate cu canalele de monitorizare aferente. Senzorii de nivel de apă cu presiune diferențială ajută, deoarece ieșirea lor poate fi adusă direct în această structură de reguli prin colectarea de date prin cablu sau la distanță.

Asta contează din punct de vedere operațional. O creștere a nivelului rezervorului în timpul unei ferestre normale de control nu necesită acțiune. O creștere internă rapidă a unui punct legat de infiltrații, mai ales atunci când nu se potrivește cu comportamentul de drenaj așteptat, poate merita o verificare pe teren. Un sistem de avertizare util are nevoie de datele senzorului la timp, în format consistent și într-o platformă în care regula se poate declanșa fără a aștepta transferul manual al datelor.

Teancul de produse Kingmach legat de baraj include Modul de achiziție JMZX-XXGH si a platforma de monitorizare care acceptă gestionarea centralizată a datelor și configurarea regulilor de alarmă. Pentru un cumpărător, asta înseamnă că senzorul de nivel al apei poate fi revizuit ca parte a unei căi complete de date: detectarea, achiziția, transmiterea, stocarea, revizuirea tendințelor și livrarea alertelor.

Avantajul 4: Implementare flexibilă în arhitecturi de monitorizare RS485 cu fir și 4G la distanță

Site-urile de baraj nu au toate aceleași condiții de comunicare. Unele au deja dulapuri, energie electrică și o rețea centrală de înregistrare. Alții au nevoie de puncte la distanță în care rularea cablului ar crește costurile pe teren sau ar încetini implementarea. Senzorii de nivel de apă cu presiune diferențială pot funcționa în ambele aranjamente atunci când modelul se potrivește cu planul de comunicare.

În familia JMYC-67, JMYC-67XXAD se potrivește cu o arhitectură RS485 cu fir, care este utilă atunci când site-ul are deja o coloană vertebrală stabilă de achiziție și dorește integrare directă într-un modul central. The JMYC-67XXAWL ia o cale diferită, combinând un DTU 4G încorporat cu puterea internă a bateriei. Acest lucru reduce hardware-ul separat de comunicații pe teren și poate ajuta la punctele de monitorizare nesupravegheate sau distribuite pe scară largă.

Această diferență afectează mai mult decât timpul de instalare. Schimbă planificarea întreținerii, strategia de rezervă, gestionarea defecțiunilor de comunicare și cât de des site-ul poate eșantiona în mod realist, fără a crea o sarcină de energie. Un cumpărător care compară aceste opțiuni ar trebui să revizuiască ruta de comunicație și ruta de alimentare înainte de a compara prețul, deoarece aceste două decizii modelează sarcina de funcționare pe durata de viață a punctului de monitorizare.

Avantajul 5: Adecvare mai puternică pe termen lung în condiții de câmp umed, îngropat și nesupravegheat

Echipamentul de monitorizare a barajului trăiește adesea în condiții solicitante pentru perioade lungi. Mediile umede, punctele de instalare îngropate și expunerea la intemperii exercită o presiune constantă pe garnituri, cabluri, carcase și conectori. Un instrument de nivel al apei utilizat în această setare trebuie să rămână lizibil în acele condiții, nu doar să arate bine la o scurtă revizuire a specificațiilor.

Acesta este locul în care rezistența la apă, proiectarea cablului, metoda de instalare și funcționarea cu întreținere redusă devin factori de cumpărare practici. JMYC-67XXAD și JMYC-67XXAWL sunt ambele poziționate cu protecție IP68, iar modelul AWL integrat adaugă, de asemenea, o cale de implementare nesupravegheată bazată pe baterie, cu durata de viață a bateriei legată de intervalul de eșantionare. Acest lucru afectează în mod direct cât de des are nevoie de service un punct la distanță.

Pentru un cumpărător de baraj, aceste detalii ar trebui transformate în întrebări de întreținere. Cât de des are nevoie punctul de o vizită la fața locului? Cum este protejată calea ventilată? Cum sunt separate datele lipsă de datele anormale? Cum este programată schimbarea bateriei în funcție de frecvența de alertă dorită? Aceste întrebări sunt mai utile decât repetarea unei liste lungi de parametri fără semnificația câmpului.

Avantajul 6: Integrare mai ușoară cu piezometre, module de achiziție și software de monitorizare a barajului

Monitorizarea nivelului apei într-un baraj este rareori interpretată singură. Adesea se află lângă piezometre cu sârmă vibrantă, instrumente de infiltrație, senzori de deformare și software centralizat care îi ajută pe ingineri să compare citirile din diferite părți ale structurii. Senzorii de nivel de apă cu presiune diferențială susțin această vedere mai largă atunci când pot partaja o cale de date cu celelalte instrumente din sistem.

În gama Kingmach, seria JMYC-67 este în mod natural revizuită alături de Piezometru cu sârmă vibrantă JMZX-55XXHAT , modulul de achiziție JMZX-XXGH și platforma sistemului de monitorizare. Această combinație contează deoarece oferă site-ului o șansă mai bună de a citi nivelul apei, presiunea porilor și canalele aferente într-un singur flux de lucru de revizuire, în loc să le împrăștie pe instrumentele deconectate.

Pentru echipele de achiziții, întrebările de integrare ar trebui să fie scrise direct în RFQ. Confirmați formatul de comunicare, compatibilitatea loggerului, metoda de adresare, intervalul de eșantionare, destinația alarmei și dacă software-ul poate compara punctul cu canalele aferente. Aceste elemente stabilesc dacă senzorul se va comporta ca parte a unui sistem de monitorizare sau rămâne o sursă de date izolată.

Avantajul 7: decizii mai utile ale cumpărătorilor prin date măsurabile și criterii clare pentru cerere

Unul dintre cele mai practice avantaje ale unui senzor de nivel al apei cu presiune diferențială este că oferă cumpărătorului criterii măsurabile pentru specificație și acceptare. În loc de o solicitare largă pentru un dispozitiv de nivel al apei, proiectul poate defini tipul de punct, raza de acțiune, calea de comunicare, condițiile de alimentare, expunerea la mediu, intervalul de înregistrare și așteptarea de răspuns într-un limbaj tehnic care se conectează la planul de amplasament.

Acest lucru duce la un RFQ mai curat și la o discuție mai bună cu furnizorul. Cumpărătorul poate întreba dacă senzorul este destinat tuburilor încorporate sau pozițiilor în apă deschisă, dacă ieșirea este RS485 sau 4G încorporată, dacă nivelul de protecție se potrivește cu mediul de câmp și dacă citirea va fi utilizată numai pentru revizuirea tendințelor sau legată direct de alarme. Fiecare răspuns afectează modelul potrivit și abordarea corectă de implementare.

Cum să selectați un senzor de nivel de apă cu presiune diferențială pentru proiectele de monitorizare a barajului

Selecția ar trebui să înceapă cu punctul de monitorizare, nu cu catalogul. Definiți dacă punctul se află în interiorul unui tub de nivel al apei încorporat, a unui orificiu de evacuare a presiunii, a unei poziții de observare legată de infiltrații sau a unui punct hidrologic la distanță. Apoi definiți cum vor călători datele, cât de des trebuie raportate și ce fel de regulă de avertizare va folosi citirea.

Apoi, restrângeți potrivirea tehnică. Raza de acțiune, rezoluția, acuratețea, metoda de comunicare, ruta de alimentare, temperatura de funcționare și nivelul de protecție contează, dar numai în raport cu sarcina de pe amplasament. Un senzor integrat 4G poate reduce sarcina de câmp la un punct la distanță, în timp ce un model RS485 cu fir poate fi mai practic într-un punct deja legat într-un logger central.

În cele din urmă, revizuiți senzorul ca parte a lanțului complet de avertizare. Confirmați compatibilitatea achizițiilor, integrarea platformei, pașii de punere în funcțiune, verificările de bază și responsabilitățile de întreținere. O alegere puternică a senzorului nu este doar modelul potrivit. Este modelul care se potrivește punctului de monitorizare, arhitecturii site-ului și procesului de alarmă pe care echipa îl va folosi efectiv.

Planificați împreună punctul de monitorizare, calea datelor și regula de alertă

Dacă proiectul dvs. de baraj necesită monitorizarea nivelului apei cu presiune diferențială, definiți tipul punctului, ruta de comunicație, condițiile de alimentare și logica de avertizare înainte de a alege modelul. Acest lucru facilitează compararea opțiunilor din seria JMYC-67 și încadrarea senzorului în fluxul de lucru mai larg de achiziție și software.
