Celule de sarcină goale pentru monitorizarea cablurilor de punte și ancorelor: Ghid de selecție și specificații

Podurile cu brațe, punțile din beton precomprimat și ancorele de baraj se bazează pe o tensiune calibrată cu precizie pentru a menține integritatea structurală. Abateri de până la cinci procente pot accelera eșecul la oboseală. De asemenea, pot declanșa suprasolicitare structurală bruscă, catastrofală. Metodele tradiționale de măsurare a forței implică manometre ale cricului și teste periodice de ridicare. Aceste metode sunt intermitente și necesită foarte multă muncă. În plus, acestea sunt complet nepotrivite pentru monitorizarea permanentă, pe termen lung, a sănătății structurale. Acest decalaj în monitorizare lasă infrastructura critică vulnerabilă.

Celula de sarcină goală oferă o soluție elegantă și permanentă la această problemă. Cunoscut și sub denumirea de celulă de sarcină cu orificiu traversant sau inelar, acest senzor se potrivește direct peste șurub, tendon sau tijă de ancorare. Măsoară forța de compresiune în mod continuu fără a întrerupe sistemul structural. Acest articol va explora principiile de lucru și avantajele tehnologice ale acestor senzori. Acesta va acoperi, de asemenea, selecția modelului, aplicațiile cheie, integrarea sistemului și criteriile critice de achiziție.

Cum funcționează de fapt o celulă de sarcină goală cu sârmă vibrantă: explicat designul inelar cu mai multe șiruri

Inginerii trebuie să înțeleagă cum funcționează de fapt o celulă de sarcină goală din sârmă vibrantă pentru a o specifica corect. Dispozitivul se bazează pe un corp inelar robust. Acest inel elastic din oțel este supus unui tratament riguros de stabilitate în mai multe etape. Distribuie sarcina de compresiune uniform pe circumferinta sa. Acest design inelar elimină erorile de încărcare excentrică care afectează frecvent celulele de sarcină plate în timpul instalărilor nealiniate.

În interiorul acestui inel, producătorii utilizează un aranjament de sârmă vibrantă cu mai multe coarde. În funcție de capacitate, senzorul folosește configurații cu trei, patru sau șase coarde. Aceste acorduri multiple medii citirile tensiunii pe secțiunea transversală a inelului. Datorită acestui aspect, seria JMZX-3XXXHAT raportează încărcături cu o rezoluție foarte sensibilă de 0,1 până la 1 KN, chiar și la o capacitate masivă de 8.000 KN.

Mecanismul de bază este principiul firului vibrant în sine. Fiecare sârmă de oțel de rezistență ultra-înaltă este asigurată prin sudură de ancorare standard internațional. Frecvența de excitare a firului este direct proporțională cu tensiunea acestuia. Această ieșire bazată pe frecvență rămâne complet imună la variațiile de rezistență a cablurilor și la interferențe electromagnetice. Această imunitate electrică este esențială pentru cablurile lungi pe șantierele de construcții civile aglomerate.

În plus, un cip inteligent încorporat stochează permanent factorii unici de calibrare ai senzorului. Cipul poate înregistra până la 800 de înregistrări de măsurare, inclusiv marcaje de timp, temperaturi și valori de corecție zero. Această caracteristică permite inginerilor să efectueze verificarea calibrării pe teren fără a returna unitatea la fabrică. În cele din urmă, un senzor de temperatură încorporat asigură corecția automată a temperaturii la fiecare ciclu de măsurare. Acest lucru elimină citirile false induse termic în instalațiile exterioare sau îngropate.

Sârmă vibrantă vs. tensiometru vs. hidraulic: de ce celula goală VW câștigă pentru monitorizarea civilă pe termen lung

Cumpărătorii compară adesea celulele de sarcină goale numai pe baza prețului inițial de achiziție. Cu toate acestea, trebuie să evaluați costul total al monitorizării. Aceasta include deviația zero pe termen lung, cerințele de întreținere, limitările distanței semnalului și fiabilitatea generală a datelor.

• Celule de sarcină goale rezistive (folie).: Acești senzori oferă un cost inițial mai mic. Cu toate acestea, ele sunt foarte susceptibile la deriva zero în timp. De asemenea, suferă de modificări ale rezistenței induse de umiditate și se bazează foarte mult pe amplificatoare pentru lungimi de cablu care se extind peste 50 de metri. Ele nu sunt potrivite pentru monitorizarea permanentă nesupravegheată.
• Celule de sarcină hidraulice: Aceste dispozitive evită complet problemele de interferență electrică. Cu toate acestea, necesită întreținere frecventă a fluidelor. Sunt predispuși la scurgeri în instalațiile structurale încorporate sau închise. În plus, ei nu pot transmite citirile către înregistratoarele de date de la distanță fără a adăuga traductoare de presiune secundare.
• Celule de sarcină goale din sârmă vibrantă: Acești senzori produc o ieșire de frecvență care rămâne stabilă de-a lungul deceniilor. Semnalele transmit perfect pe cabluri la scară kilometrică, fără distorsiuni. Nu necesită gaz sau fluid de calibrare în curs de desfășurare. Sunt complet sigilate și impermeabile.

Seria JMZX-3XXXHAT are o durată de viață de 50 de ani. Pentru proiectele de infrastructură cu o durată de viață a activelor de 20 până la 50 de ani, celula goală din sârmă vibrantă este singura tehnologie în care înlocuirea senzorului la mijlocul proiectului nu este o presupunere de planificare necesară.

Tip de tehnologie	Stabilitate pe termen lung	Distanța maximă a cablului	Cerință de întreținere	Adecvare încorporată
Rezistiv (Folie)	Slab (Drift Zero)	< 50 de metri	Moderat (calibrare)	Scăzut
Hidraulic	Moderat	N/A (Necesită traductor)	Ridicat (verificări fluide)	Scăzut (risc de scurgere)
Sârmă vibrantă	Excelent	> 1.000 de metri	Zero (Fără întreținere)	Înalt (complet sigilat)

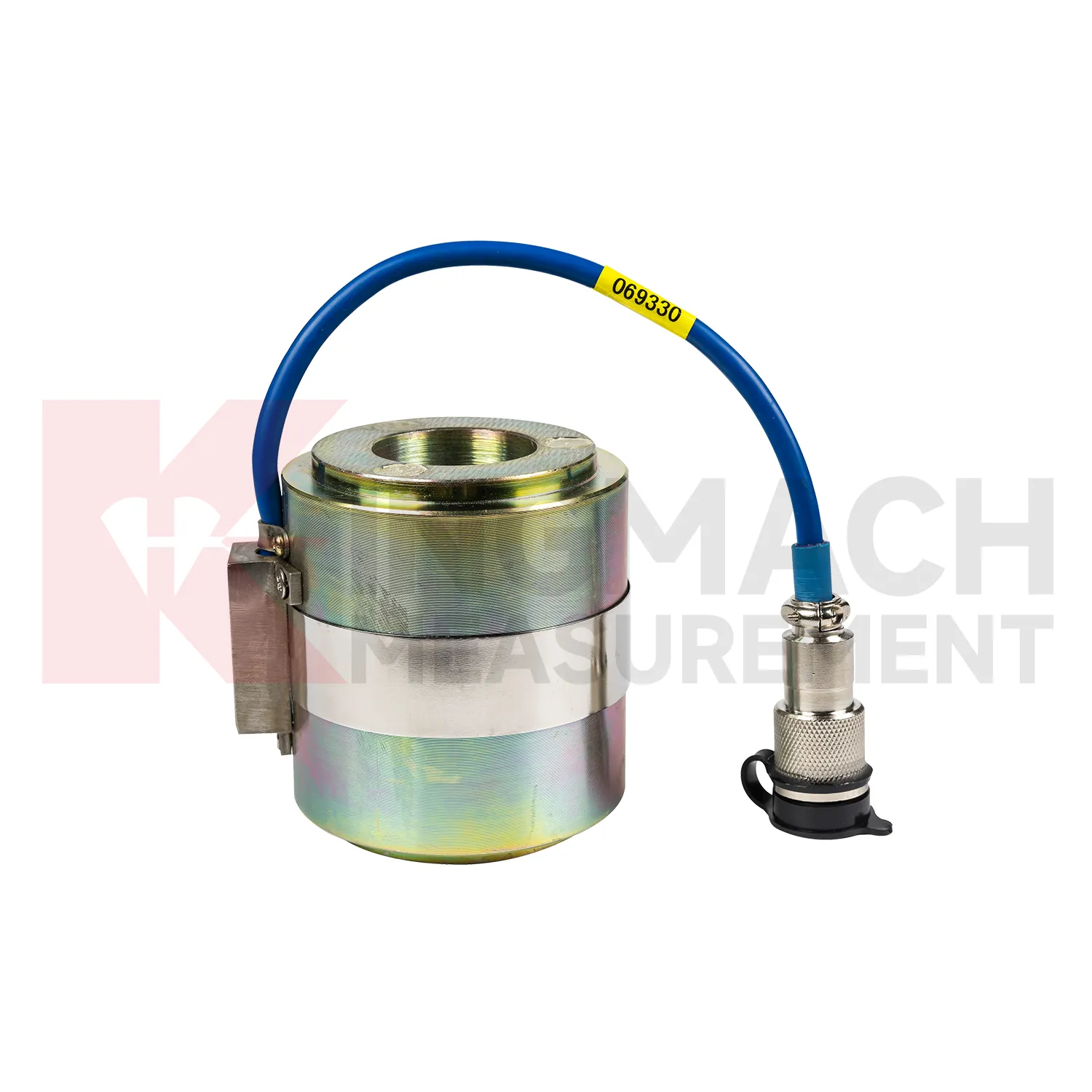

Seria JMZX-3XXXHAT: Gama de capacitate, Configurație de acorduri și Referință dimensională

Inginerii de achiziții au nevoie de specificații precise pentru a potrivi senzorii cu nivelurile de încărcare a proiectului. Seria JMZX-3XXXHAT oferă o gamă cuprinzătoare de capacitate care se întinde de la 500 KN la 8.000 KN în opt modele standard. Această gamă extinsă acoperă totul, de la ancore de rocă unică până la cabluri masive de poduri cu tiranți.

Numărul de acorduri se scalează inteligent cu capacitatea senzorului. Modelele de până la 2.000 KN utilizează o configurație cu trei coarde. Modelul de 3.000 KN folosește patru acorduri. Modelele evaluate la 4.000 KN și mai sus folosesc șase acorduri. Această scalare structurală menține precizia măsurării pe măsură ce diametrul inelului crește. Sensibilitatea senzorului este de 0,1 KN la nivelul de 500 KN. Se trece la o sensibilitate de 1 KN pentru toate modelele de peste 1.000 KN. Această precizie îndeplinește cu ușurință cerințele tipice de ±0,1% găsite în codurile de monitorizare a cablurilor structurale.

Aceste celule de sarcină au o înălțime compactă variind de la 90 la 130 de milimetri. Acest profil redus se potrivește perfect în capete de ancorare standard și ansambluri de plăci de rulment, fără a necesita modificări structurale. Pentru diametre ale alezajului non-standard sau nevoi unice de mediu, este disponibil și un model personalizat JMZX-3X00.

Tabelul de referință al modelului JMZX-3XXXHAT

Model	Capacitate	Sensibilitate	Alezajul interior (Ø)	Înălţime	Configurare
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1.000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280 mm	130 mm	6-chord

Unde sunt instalate celule de sarcină goale: șase scenarii de inginerie cu miză mare

Inginerii implementează celule de sarcină goale într-o varietate de medii cu mize mari. Fiecare aplicație prezintă motive specifice de siguranță și provocări de monitorizare pe termen lung.

• Poduri suspendate: Cablurile de fixare trebuie să rămână între 3 și 5% din tensiunea lor de proiectare pentru a asigura conformitatea cu durata de viață la oboseală. Celulele de sarcină goale din sârmă vibrantă stau permanent în zona de ancorare. Ele furnizează date continue asupra forței cablului direct către sistemele de gestionare a podurilor. Acest lucru înlocuiește complet testele costisitoare, periodice de decolare.
• Structuri din beton posttensionat: Pierderea forței tendonului are loc progresiv datorită fluajului, contracției și relaxării în podurile de beton și structurile de reținere nucleară. Celulele de sarcină inelare încorporate se așează peste placa portantă a ancorei. Ei urmăresc evoluția forței pe termen lung. Aceste date informează direct deciziile viitoare de retensionare.
• Ancore de baraj și pantă: Șuruburile de stâncă și ancorele cu chituit stabilizează culeele barajului și decupează pante. Acestea sunt elemente critice de siguranță. JMZX-3XXXHAT impermeabil, rezistent la coroziune se potrivește perfect monitorizării pe termen lung în condiții de sol saturate, îngropate sau scufundate.
• Construcții de căi ferate și autostrăzi: Pereții de susținere și pereții cuielor de pământ utilizează sisteme de ancorare temporare și permanente. Aceste sisteme necesită o verificare precisă a sarcinii în timpul testării de acceptare și în timpul serviciului activ. Celula de sarcină goală se ocupă de ambele sarcini ca o singură unitate instalată.
• Fundațiile turnului de vânt: Tehnicienii trebuie să verifice și să monitorizeze pretensionarea șurubului de ancorare în flanșele bazei turnului turbinei eoliene. Celulele de sarcină goale oferă o măsurare directă, non-intruzivă. Ele nu necesită absolut nicio modificare a sistemului de șuruburi de ancorare în sine.
• Sisteme de ridicare și macara: Celulele tubulare montate cu cătușe sau cu șneală măsoară sarcinile dinamice și statice în echipamentele de ridicare grele. Dimensiunile compacte și ieșirea digitală sunt foarte apreciate pe această piață secundară industrială.

De la senzor la tabloul de bord: integrarea celulelor de sarcină goale într-un sistem complet de date SHM

O singură celulă de sarcină goală este la fel de utilă ca și sistemul de date care o înconjoară. Trebuie să integrați acești senzori într-un sistem complet de monitorizare a sănătății structurale de la capăt la capăt.

• Citire la cerere: Unitățile de citire a sârmei vibratoare compatibile Kingmach afișează valorile de sarcină directă în Kilonewtons (KN). Ei citesc factorii de calibrare stocați direct de pe cipul de memorie al senzorului. Nu aveți nevoie de tabele externe de calibrare a hârtiei pe șantier.
• Achiziție automată de date: Înregistratoarele de date multicanal acceptă matrice de senzori JMZX-3XXXHAT cu fir prin magistrală. Acestea oferă intervale de interogare configurabile, praguri de alarmă și opțiuni de telemetrie la distanță, cum ar fi 4G, LoRa sau Ethernet. Acest lucru permite monitorizarea nesupravegheată 24/7 a rețelelor masive de cabluri.
• Cabluri de instrumentare: Cablurile VW ecranate Kingmach păstrează perfect integritatea semnalului. Acestea funcționează perfect peste mai multe sute de metri în medii de construcții civile zgomotoase din punct de vedere electric.
• Software de vizualizare: Tablourile de bord software în timp real afișează tendințele de încărcare și valorile corectate în funcție de temperatură. Acestea generează alerte automate de supraîncărcare și facilitează analiza tendințelor istorice. Acest lucru sprijină direct evaluările de siguranță structurală și fluxurile de lucru de întreținere.

Specificarea senzorului, loggerului și software-ului de la un producător unificat elimină riscurile legate de compatibilitatea firmware-ului. De asemenea, simplifică dramatic escaladarea suportului tehnic pentru proiecte internaționale.

Specificarea și aprovizionarea cu o celulă de sarcină goală: șase întrebări pe care ar trebui să le pună fiecare cumpărător internațional

Echipele internaționale de achiziții au nevoie de un cadru obiectiv pentru a evalua producătorii chinezi de senzori. Ar trebui să puneți șase întrebări critice atunci când vă aprovizionați cu o celulă de sarcină goală.

1. Senzorul are certificare trasabilă?
Trebuie să solicitați respectarea strictă a standardelor precum GB/T 13606-2007 și DL/T 269-2022. Senzorii verificați de la terți reduc semnificativ frecarea de aprobare a proiectelor.

2. Calibrarea poate fi urmărită direct pe dispozitiv?
Celula de sarcină goală Kingmach stochează constantele de calibrare într-un cip de bord. Acest lucru elimină dependența de înregistrare pe hârtie. Permite verificarea ușoară pe teren cu o unitate de citire standard.

3. Care este durata de viață declarată?
Trebuie să insistați asupra unei cifre de viață a designului documentate în mod oficial. Durata de viață de 50 de ani a celulei de sarcină goale Kingmach ar trebui să servească drept bază contractuală, nu doar o asigurare verbală.

4. Furnizorul poate personaliza produsul?
Proiectele de infrastructură necesită adesea diametre ale alezajului non-standard, game de capacitate specifice sau tipuri unice de conector. Un producător cu capabilități solide de proiectare internă va răspunde în câteva zile, mai degrabă decât în ​​luni.

5. Cum arată asistența post-vânzare?
Căutați o linie telefonică tehnică 24/7 cu un timp de răspuns inițial de o oră. Problemele complexe trebuie rezolvate în 48 de ore. Această capacitate de răspuns este esențială pentru proiectele de infrastructură activă.

6. Termenul de livrare este susținut prin contract?
Furnizorul trebuie să ofere modele standard în stoc în termen de 48 de ore. Comenzile la scară de proiect necesită programe contractuale stricte și actualizări regulate ale progresului de producție.

Alegerea încrederii în locul presupunerilor: cadrul de decizie și următorul pas

Celulele de sarcină goale transformă fundamental monitorizarea forței cablului. Ele înlocuiesc exercițiile de testare periodice, intruzive, cu un sistem de siguranță automatizat continuu. Trebuie să urmați un cadru de decizie clar. Mai întâi, confirmați tipul de încărcare și capacitatea totală. În al doilea rând, selectați configurația corectă a acordurilor. În al treilea rând, verificați diametrul exact al alezajului pentru tendonul sau ancora specifică. În al patrulea rând, confirmați cerințele de impermeabilizare și temperatură. În cele din urmă, integrați senzorul cu un logger de date și un software de vizualizare fiabil.

Durata de viață de 50 de ani a celulei de sarcină goale Kingmach oferă o valoare incredibilă pe termen lung. Costul total de proprietate include reinstalările evitate, recalibrările și prevenirea pierderii de date. Acest cost pe termen lung este substanțial mai mic decât tehnologiile alternative mai ieftine ale foliei. Dacă nu sunteți sigur care model JMZX-3XXXHAT se potrivește proiectului dvs., puteți împărtăși specificațiile dvs. echipei de ingineri Kingmach. Vă vom oferi o recomandare gratuită de model și o cotație personalizată.

Planificați un proiect de pod sau ancora? Obțineți o recomandare gratuită pentru senzori + o ofertă personalizată de la inginerii Kingmach - răspuns în 24 de ore.
🔗 [ Obțineți recomandarea mea gratuită → ]
📧 [email protected]

Întrebări frecvente

1. Care este diferența dintre o celulă de sarcină goală și o celulă de sarcină solidă?

O celulă de sarcină goală are un orificiu central care permite unui șurub sau cablu să treacă complet prin ea, măsurând tensiunea prin reacția împotriva unei plăci de ancorare. O celulă de sarcină solidă nu are acest orificiu central și de obicei măsoară compresia sau tensiunea directă în linie.

2. Cum se instalează o celulă de sarcină goală pe un tendon post-tensionat?

Glisați senzorul inelar direct peste tendon sau tija de ancorare înainte de a atașa capul de ancorare și placa de rulment. Celula de sarcină se așează în siguranță între structura de beton și blocul de ancorare din oțel.

3. Pot fi utilizate celule de sarcină goale pentru măsurarea dinamică a sarcinii?

Celulele de sarcină goale din sârmă vibrantă excelează la sarcini statice și care variază lentă datorită timpului fizic necesar pentru a mătura frecvența firului. Pentru sarcinile dinamice de înaltă frecvență, sunt în general preferate folii rezistive sau celulele de sarcină piezoelectrice.

4. Ce lungime de cablu este suportată de o celulă de sarcină goală din sârmă vibrantă?

Deoarece folosesc o ieșire bazată pe frecvență mai degrabă decât un semnal de tensiune, senzorii cu fire vibrante pot transmite cu ușurință date precise prin cabluri ecranate care depășesc 1.000 de metri fără nicio pierdere sau distorsiune a semnalului.

5. Cum îmbunătățește un design cu mai multe acorduri precizia celulei de sarcină?

Un design cu mai multe coarde spațiează mai multe fire vibratoare independente în mod uniform în jurul circumferinței interioare a celulei de sarcină. Aceasta face o medie a măsurătorilor tensiunii pe inel, ceea ce elimină în mod activ erorile cauzate de încărcarea excentrică sau excentrică.

6. Pot combina celulele de sarcină goale cu tensiometre cu sârmă vibrantă într-un singur sistem de monitorizare?

Da. Celulele de sarcină goale și tensiometrele cu sârmă vibrantă sunt adesea integrate în același sistem de monitorizare. Celula de sarcină măsoară forța aplicată, în timp ce extensometrul măsoară deformarea structurală, oferind date complementare pentru o evaluare mai precisă a performanței.

7. Care este diferența dintre configurațiile cu mai multe coarde și cu un singur acord și când ar trebui să le aleg pe fiecare?

O configurație cu un singur coard măsoară sarcina într-o locație specifică și este potrivită pentru aplicații simple de monitorizare a sarcinii. O configurație cu mai multe coarde monitorizează încărcările pe mai multe elemente sau puncte, făcând-o ideală pentru structuri complexe în care distribuția și echilibrul sarcinii sunt critice.

8. Cum verific starea senzorului pe termen lung fără a scoate unitatea instalată?

Sănătatea senzorului pe termen lung poate fi verificată prin verificări regulate la zero, analiza tendințelor datelor istorice, compararea cu senzorii adiacenți și inspecția de rutină a cablurilor și conexiunilor. Aceste metode ajută la detectarea potențialelor probleme de deriva sau de performanță fără a scoate senzorul din funcțiune.

9. Ce servicii de garanție și recalibrare oferă Kingmach la nivel internațional?

Kingmach sprijină clienții internaționali cu consultanță tehnică, îndrumări de instalare, asistență la punere în funcțiune și servicii post-vânzare pe tot parcursul ciclului de viață al proiectului. Toate celulele de sarcină sunt furnizate cu date de calibrare din fabrică și documentație de calitate. Pentru programele de monitorizare pe termen lung, Kingmach poate oferi suport pentru verificarea calibrării, recomandări de evaluare a performanței și asistență tehnică pentru a ajuta la menținerea fiabilității măsurătorilor. Clienții pot contacta direct echipa de inginerie pentru depanare, planificare de înlocuire și asistență pentru optimizarea sistemului atunci când este necesar.

---

Scrisă de Kingmach Engineering Team — sprijinind proiecte de infrastructură la nivel mondial din 2001
