Înțelegerea celor 9 tipuri de celule de sarcină: un ghid de selecție de inginerie

Tipul de celulă de sarcină nu este o alegere de produs - este o decizie de inginerie

În fundațiile pilonilor de poduri, sistemele de susținere a tunelurilor, proiectele de siguranță a barajelor și monitorizarea gropilor de fundație adâncă, costul alegerii senzorului greșit chiar și o dată depășește cu mult economiile obținute la un preț de achiziție mai mic. Selectarea unui senzor de sarcină nu se referă doar la „ce marcă să cumpăr”, ci mai degrabă „care principiu fizic se potrivește cu structura mea portantă”. Acest articol trece în revistă nouă produse de senzori de la Kingmach, care acoperă atât sârmă vibratoare (VW) cât și tehnologii de presiune diferențială, pentru a ajuta inginerii să potrivească cu precizie echipamentele pe baza parametrilor fizici măsurați efectiv - cum ar fi forța concentrată, stresul distribuit, presiunea apei din pori și nivelul apei - și pentru a evita greșeala comună de a alege senzori care doar „arata similar”.”

Referință rapidă pentru produs (Locator rapid)

Cantitatea fizică măsurată	Senzor recomandat	Tehnologia de bază
Forță concentrată — Tijă/Cablu prin gaură	Celulă de sarcină goală JMZX-3XXXHAT	VW, Structură inelară cu mai multe șiruri
Forță concentrată - compresie directă	Celulă de sarcină solidă JMZX-35XXHAT	VW, Structură solidă cu mai multe șiruri
Forța axială — Monitorizarea pe termen lung a tijelor / cablurilor	Contor de forță axială JMZX-38XXAT	VW, Izolare a tensiunii
Forța axială — Etapa de construcție	Contor de forță axială de cofraj	VW, durabil în construcție
Presiunea Pământului distribuită	Celulă de presiune a pământului JMZX-50XXAT / 51XXAT	VW, suprafață de susținere a presiunii de suprafață mare
Presiunea apei poroase – Strat adânc	Piezometru JMZX-55XXHAT	VW, tip încorporat
Nivelul apei — Tub de observare cu fir	Contor de nivel al apei JMYC-67XXAD	Presiune diferențială, RS485
Nivelul apei — Zona wireless/la distanță	Contor de nivel al apei JMYC-67XXAWL	Presiune diferențială, 4G

Tehnologiile de detectare din spatele intervalului

Două tehnologii de detectare distincte acoperă această gamă cuprinzătoare de nouă produse. Tehnologia cu sârmă vibratoare (VW) oferă baza tuturor senzorilor de forță structurală și piezometrelor. În interiorul unui senzor VW, un fir de oțel tensionat vibrează la o frecvență naturală. Deformarea elementului elastic înconjurător sub sarcină modifică tensiunea firului, ceea ce modifică frecvența de vibrație a acestuia. Această relație măsurabilă frecvență-forță formează baza măsurării. Tehnologia VW domină aplicațiile geotehnice și de monitorizare a sănătății structurale (SHM). Ieșirea sa bazată pe frecvență rămâne complet imună la variațiile de rezistență a cablurilor, la pătrunderea umezelii și la interferența electromagnetică (EMI). Aceste condiții exacte invalidează frecvent senzorii rezistivi cu calibre de tensiune din instalațiile îngropate, scufundate și de lungă durată.

A doua familie utilizează tehnologia de detectare a presiunii diferențiale. O diafragmă sensibilă la presiune se deviază sub presiunea lichidului hidrostatic. Un procesor încorporat și un convertor AD pe 16 biți transformă această deviație fizică într-o valoare digitală a nivelului apei. Această tehnologie este ideală pentru monitorizarea nivelului apei deschise. Un cablu ventilat elimină interferențele atmosferice, astfel încât senzorul să funcționeze cu precizie în prezența variațiilor barometrice. Acești senzori emit semnale digitale 4G wireless sau RS485 pentru stațiile de la distanță nesupravegheate și ating o rezoluție milimetrică în tuburile de nivel al apei. Piezometrele cu sârmă vibrantă pur și simplu nu sunt proiectate pentru a îndeplini aceste cerințe specifice de performanță în apă deschisă. În cele din urmă, tehnologia de bază oferă platforma, dar configurația de forță specifică a proiectului determină tipul exact de produs necesar.

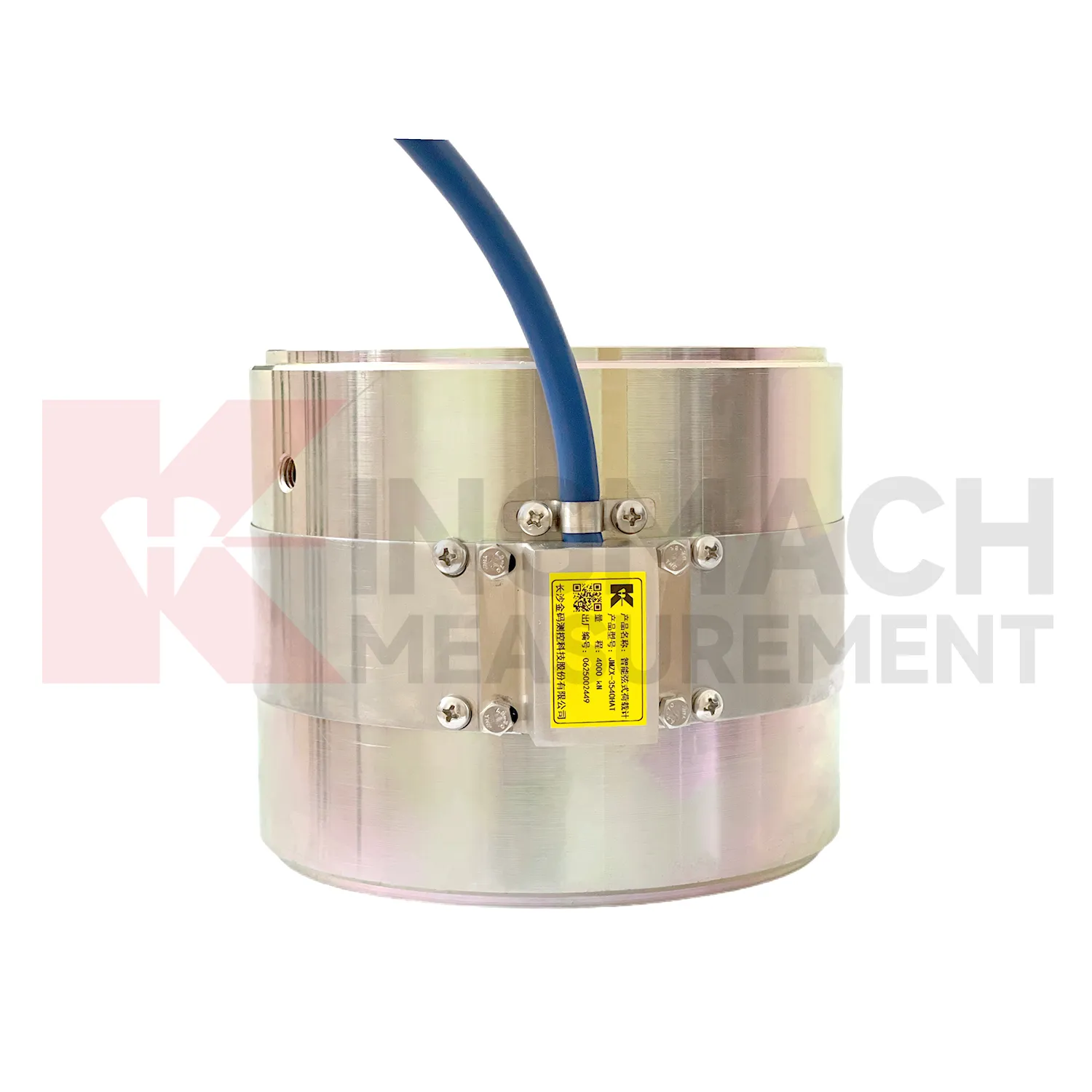

Tip 1 — Celulă de sarcină solidă: insertul de compresie structurală

Celula de sarcină solidă transportă sarcina structurală direct, mai degrabă decât să o detecteze.

Calea de încărcare: Forța intră în suprafața de sprijin a senzorului. Forța se deplasează apoi prin întreaga zonă a secțiunii transversale a corpului solid elastic din oțel. În cele din urmă, forța iese prin suprafața inferioară a lagărului.

Aplicații: Inginerii folosesc acest tip pentru monitorizarea scaunului lagărului pilonului de pod și testarea încărcării piloților. La testarea piloților, sarcina de testare completă trece complet prin corpul celulei. De asemenea, servește la verificarea forței cricului hidraulic în operațiunile de posttensionare și monitorizarea compresiei lucrărilor temporare.

Specificații cheie: Capacitățile variază de la 1.000 la 10.000 kN cu o rezoluție strictă de 0,1 kN pe întreaga gamă. Modelele au o configurație cu 3 șiruri pentru gamele inferioare și o configurație cu 6 șiruri pentru gamele superioare. Temperatura de funcționare variază de la -30°C la +80°C. Unitatea tolerează o suprasarcină de 300 până la 400% din capacitatea sa nominală. Un cip HAT la bord stochează coeficienții de calibrare, corectează automat temperatura și salvează 600 de înregistrări de măsurare. Senzorul are certificare GB/T 13606-2007.

Limită dură: Această celulă are un design solid, fără orificiu central. Utilizatorii nu îl pot instala pe nicio tijă sau cablu care trebuie să treacă prin senzor. Încercarea acestei adaptări creează încărcare excentrică care invalidează toate măsurătorile înregistrate.

Tip 2 — Celulă de sarcină goală: Monitorul de ancorare prin tijă

Celula de sarcină goală oferă un design inelar cu o durată de viață de 50 de ani.

Calea de încărcare: Senzorul are un corp inelar, sau în formă de inel, cu un orificiu central. O tijă, șurub sau tendon trece prin acest orificiu fără a intra vreodată în contact cu peretele interior. Piulița structurală sau placa de ancorare se sprijină direct pe fața inelară. Corpul inelului se comprimă uniform în jurul circumferinței sale, iar mai multe acorduri VW medii semnalul pe întregul inel.

Aplicații: Aplicațiile obișnuite includ monitorizarea ancorei precomprimate și a șuruburilor. Măsoară eficient forța cablului în poduri și pereți de sprijin. Inginerii se bazează pe acesta pentru monitorizarea forței de ancorare a barajului și hidroenergetice. Este ideal pentru monitorizarea reamenajării structurilor existente deoarece nu necesită dezasamblarea elementului structural.

Specificații cheie: Capacitățile standard variază de la 500 la 8.000 kN, deși rămân disponibile modele personalizate. Utilizează o configurație de măsurare de la 3 la 6 acorduri. Durata de viață proiectată se întinde pe 50 de ani. Această longevitate se bazează pe un corp din oțel elastic tratat cu stabilitate în mai multe etape, fire VW ultra-înalte și sudură de ancorare standard internațional. Cipul HAT integrat salvează în mod activ 800 de înregistrări de măsurare. Acesta deține o certificare dublă conform GB/T 13606-2007 și DL/T 269-2022. Acesta din urmă este un standard de inginerie hidraulică care este strict obligatoriu pentru respectarea barajului și a proiectelor hidroenergetice.

Graniță dură: Geometria inelară necesită o tijă de trecere dimensionată corect. Plasarea unei celule goale într-o stivă de compresie plată fără un element traversant produce un câmp de tensiune neuniform și generează citiri extrem de nesigure.

4. Tip 3 — Contor de sarcină a forței axiale: Măsurarea forței cablului și a lonjerelor în timp

Contorul de forță axială ocupă o nișă de măsură distinctă între celulele solide și cele goale.

Calea de încărcare: Senzorul se atașează direct sau se fixează în jurul unui element structural alungit. Măsoară în mod activ componenta forței axiale de-a lungul axei primare a elementului. Designul izolează în mod deliberat forța axială de orice moment de încovoiere. O celulă de compresie standard nu poate oferi această capacitate critică de izolare.

Aplicații: Oferă monitorizare pe termen lung a forței cablului în podurile cu tiranți, podurile suspendate și sistemele avansate de stabilizare a pantei. Monitorizează forța de sprijin și de legătură în pereții de sprijin și săpăturile adânci. De asemenea, detectează relaxarea pre-stres și redistribuirea sarcinii în structurile susținute de cabluri pe durata de viață a acestora.

Specificații cheie: Senzorul utilizează senzorul de sârmă vibrantă asociat cu un cip inteligent HAT la bord. Cumpărătorii pot selecta fie variante convenționale de ieșire VW, fie variante inteligente de ieșire digitală RS485. Selecția depinde pur și simplu de lungimile cablurilor și dacă site-ul utilizează colectarea automată a datelor.

De ce contează acest tip: În structurile susținute de cabluri, redistribuirea progresivă a sarcinii cauzată de oboseala cablului sau de deteriorarea ancorei rămâne invizibilă pentru inspecția vizuală de rutină. Forța axială generează date cantitative de tendință. Aceste date le spun inginerilor exact când un cablu se apropie de pragul de înlocuire cu ani înainte ca orice defect vizibil să apară pe structură.

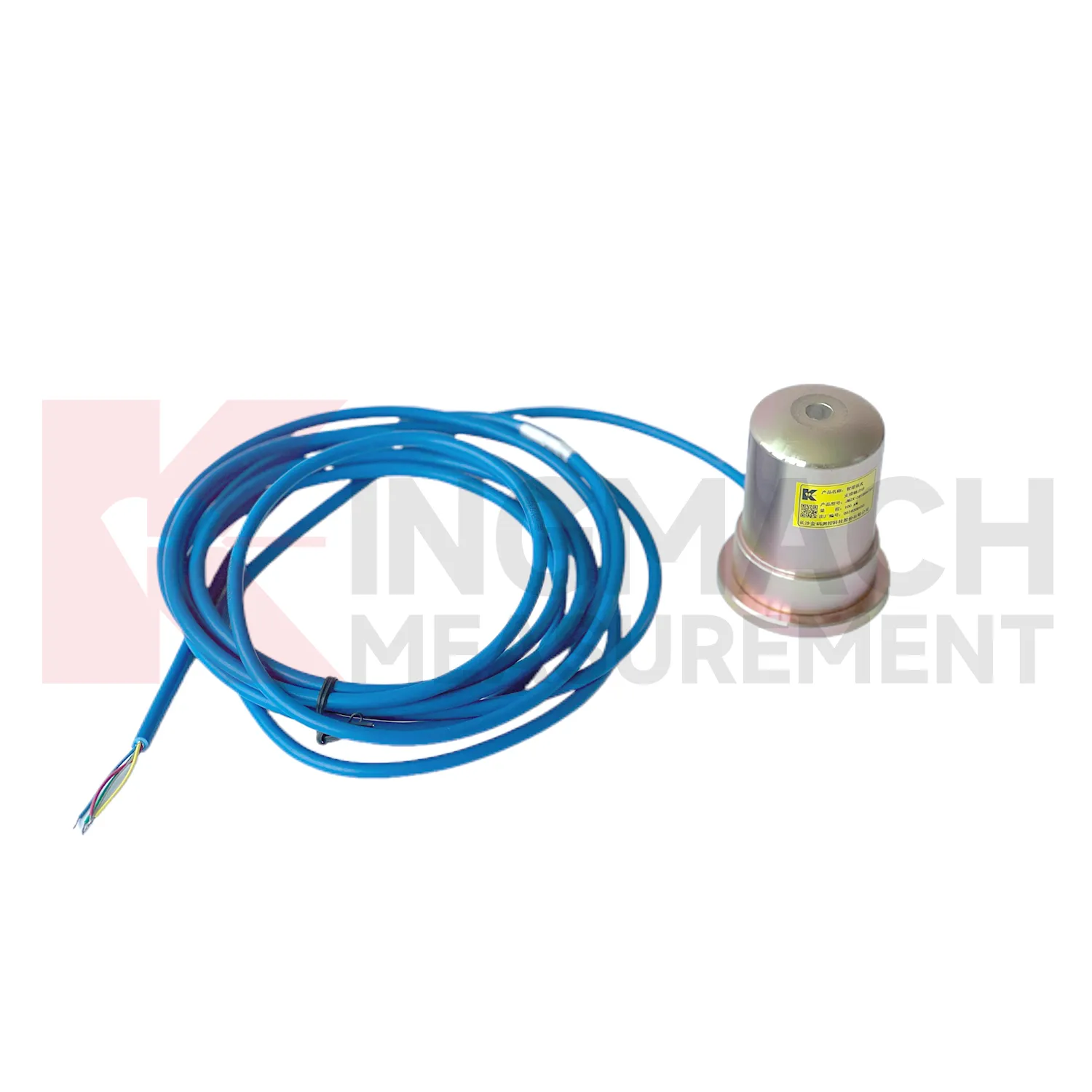

5. Tip 4 — Contor inteligent de forță axială pentru cofraj: siguranța sarcinii în faza de construcție

Contorul inteligent de forță axială a cofrajului servește o fază de proiect și un profil de utilizator complet diferit.

Calea de încărcare: Utilizează principiul de măsurare a forței axiale identice ca modelul JMZX-38. Cu toate acestea, inginerii au optimizat această versiune special pentru suporturi de cofraj temporare, sprijinire și lucrări false. Echipele de șantier instalează și demontează senzorul în mod repetat, pe măsură ce construcția avansează progresiv prin diferite etaje sau secțiuni.

Aplicații: Oferă monitorizarea activă a sarcinii suportului de cofraj de beton în timpul turnărilor majore. Oferă monitorizarea forței de sprijin în săpăturile adânci situate în apropierea structurilor existente vulnerabile. De asemenea, oferă o monitorizare esențială a falsurilor pentru poduri și structuri ridicate în timpul fazei de construcție a acestora.

De ce contează monitorizarea fazei de construcție: Defecțiunile de cofraj și false se numără printre cele mai frecvente cauze ale prăbușirii structurale fatale în timpul construcției clădirii. Datele de forță axială în timp real din suporturile de sprijin identifică instantaneu redistribuirea sarcinii periculoase. Această redistribuire periculoasă provine adesea din așezarea neuniformă a betonului, încărcături grele adiacente ale macaralei sau așezarea bruscă a suportului. Senzorul detectează aceste anomalii cu mult înainte ca structura să atingă un prag de defecțiune catastrofală.

Avantaj cheie: Producătorul a conceput special acest senzor pentru cicluri de instalare incredibil de rapide și manevrare extrem de robustă pe șantierele active. Ieșirea inteligentă HAT permite afișarea în timp real direct la fața locului, fără a necesita un sistem de înregistrare de date dedicat.

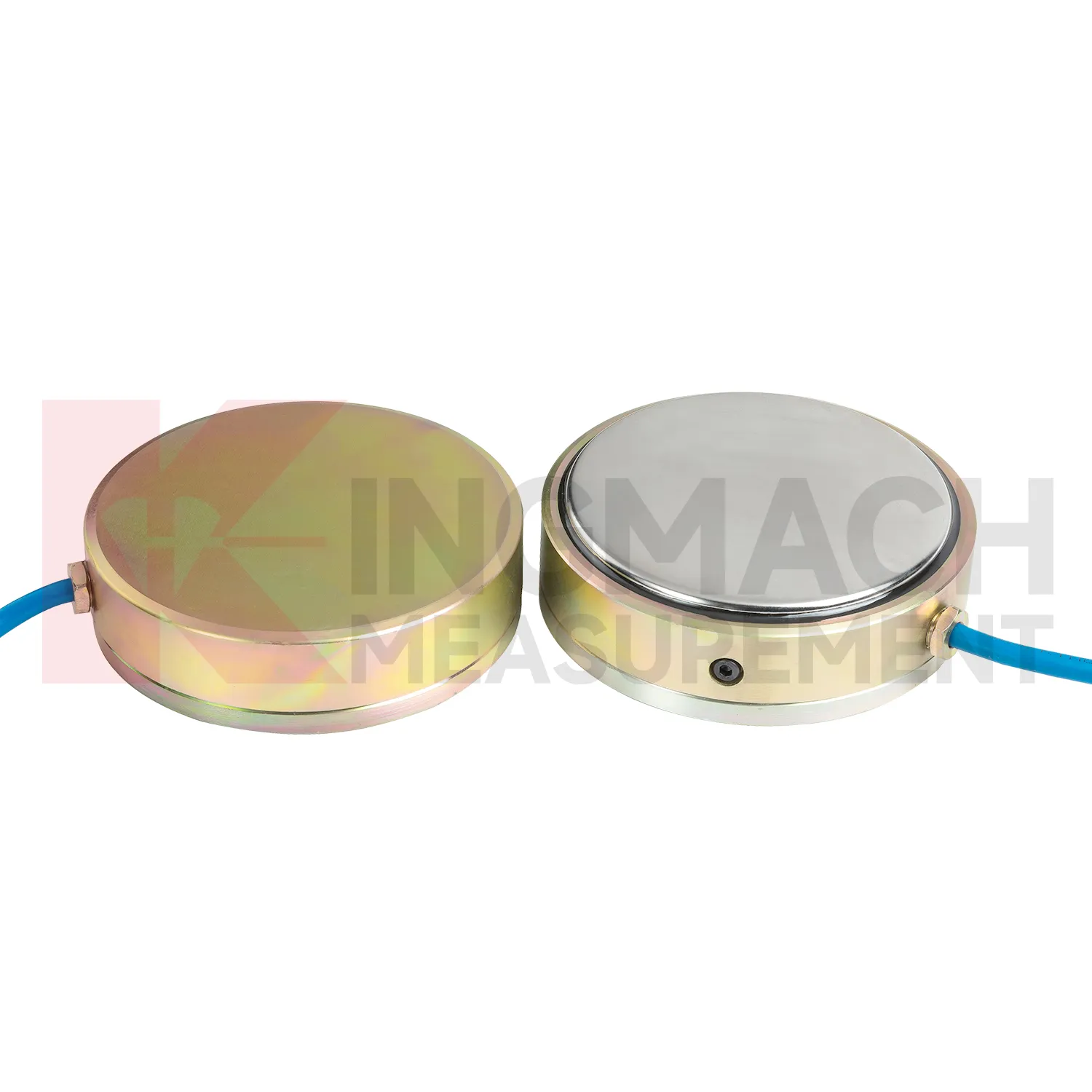

6. Tipul 5 — Celulă de presiune a pământului: Măsurarea tensiunii distribuite de contact cu solul

Celulele de presiune Pământului rezolvă o problemă complexă de măsurare pe care niciun alt tip de senzor nu o poate aborda.

Problema de măsurare: Solul aplică un stres de contact distribuit pe o suprafață largă, mai degrabă decât să acționeze ca o sarcină punctuală singulară. O celulă de sarcină convențională plasată într-un singur punct citește doar stresul foarte localizat exact în acel punct. Această citire locală poate fi semnificativ mai mare sau mai mică decât sarcina structurală medie reală. Celula de presiune a pământului are o față plată excepțional de mare. Această față mare calculează în mod eficient concentrațiile de stres cauzate de variația severă a dimensiunii particulelor, neuniformitatea compactării și gruparea aleatorie a agregatelor.

Două Variante:

JMZX-50XXAT servește ca model standard. Monitorizează activ pereții de sprijin, structurile subterane, căptușelile tunelurilor, terasamentele și plăcile de fundație. Măsoară cu precizie modul în care solul sau materialul de umplutură încarcă structura pe întreaga durată de viață de monitorizare.

JMZX-51XXAT servește ca model mare proiectat pentru aplicații cu sarcini mari. Inginerii implementează acest model în terasamentele importante ale barajului, chesoane cu diametru mare și zone de umplere structurală puternic încărcate. În aceste medii extreme, zona feței celulei standard ar subreprezenta în mod semnificativ distribuția reală a stresului la adâncime.

Varianta sufixului ATM inteligent: Această variantă include un cip HAT la bord pentru corectarea complet automată a temperaturii și ieșire digitală fiabilă. Această tehnologie rămâne absolut esențială pentru celulele adânc îngropate care necesită cabluri lungi. De asemenea, este esențial pe amplasamentele care se confruntă cu EMI ridicate de la pompele grele de deshidratare sau echipamentele active de excavare.

Notă critică de instalare: Tehnicienii trebuie să orienteze în mod explicit fața celulei perpendicular pe direcția principală a tensiunii. O celulă instalată într-un unghi incorect măsoară o componentă irelevantă a tensiunii, mai degrabă decât stresul specific pe care proiectantul intenționa să îl monitorizeze. Această greșeală rămâne una dintre cele mai frecvente erori de aplicare greșită a celulei de presiune de pământ în domeniu.

7. Tipuri 6 — Monitorizarea presiunii fluidelor: piezometru și contoare de nivel a apei

Apa și presiunea din pori funcționează ca forțe fizice pe unitatea de suprafață. Măsurarea lor este, în esență, măsurarea celulei de sarcină aplicată direct unui mediu fluid. Acest proces se bazează pe principiul fizic identic, dar utilizează un element elastic diferit și o geometrie de detectare distinctă.

Subtip A — Piezometru inteligent cu sârmă cu vibrații (JMZX-55XXHAT): Acest instrument măsoară presiunea apei interioare și înălțimea dinamică a apei subterane în găurile de foraj și țevile verticale, utilizând senzorul VW dovedit. Inginerii îl proiectează pentru instalarea permanentă încorporată adânc în formațiuni geotehnice, cum ar fi fundațiile barajului, terasamentele, pantele și tunelurile inversate. Dispune de un cip HAT la bord complet cu compensare automată a temperaturii și ieșire digitală RS485. Aceasta este alegerea principală absolută atunci când echipele vor îngropa sau chitui senzorul în mod permanent pentru monitorizare de-a lungul anilor sau chiar deceniilor. Creșterea presiunii porilor acționează adesea ca cel mai timpuriu precursor măsurabil al instabilității catastrofale a pantei sau al defecțiunii fundației barajului. Acest avertisment critic apare în datele de date cu zile sau săptămâni înainte de orice deformare vizibilă a suprafeței.

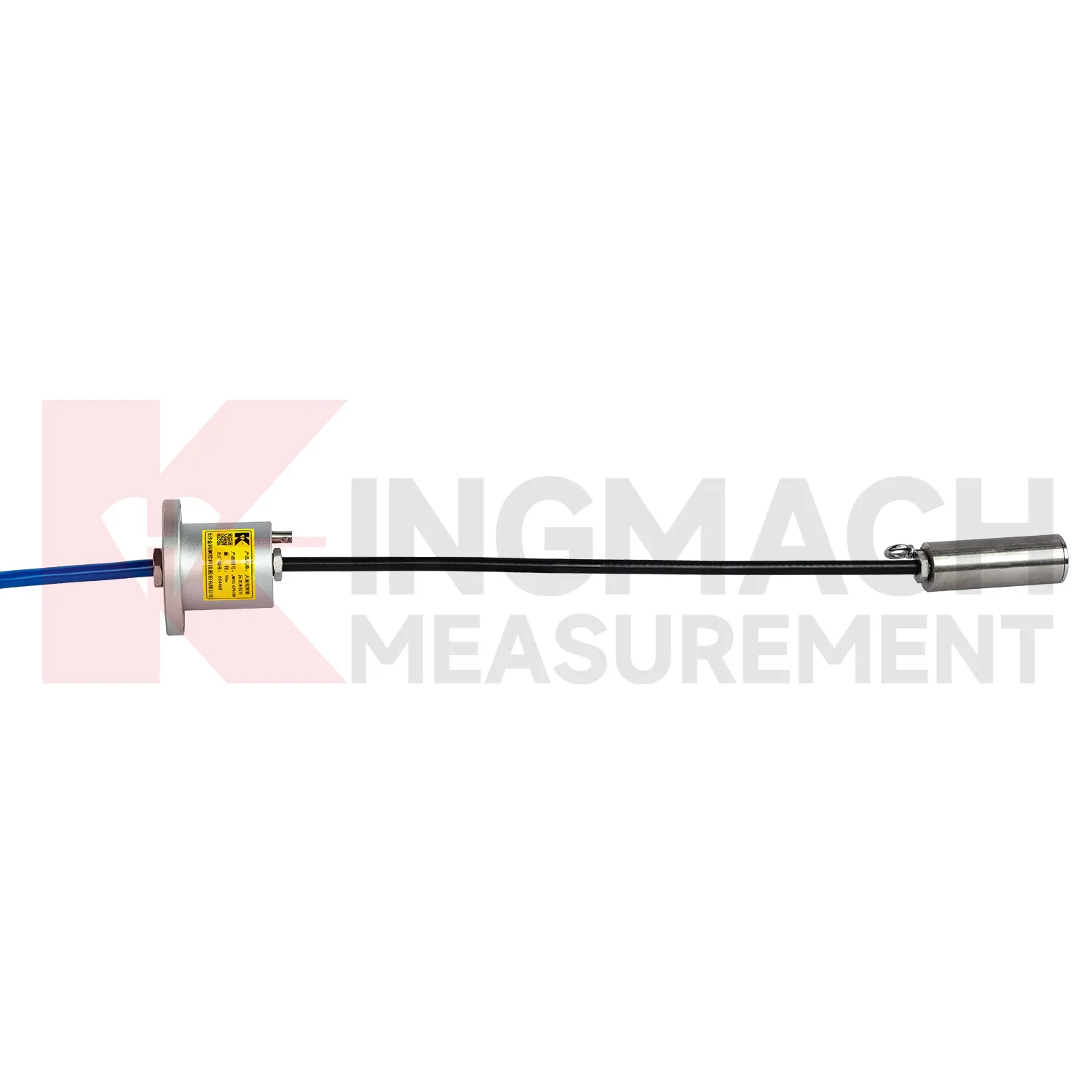

Subtipul B — Contor inteligent cu gamă largă de măsurători ai nivelului apei cu presiune diferențială (JMYC-67XXAD): Acest senzor foarte specializat măsoară presiunea de infiltrație adâncă și nivelul precis al apei. Echipele îl instalează în tuburi piezometrice preinstalate, orificii de evacuare a țevilor de reducere a presiunii și găuri de fundație moi. Utilizează tehnologia avansată de presiune diferențială asociată cu un cablu ventilat. Dimensiunile sale compacte de φ24 mm × 71,5 mm asigură că este suficient de mic pentru a fi coborât fără probleme în orice tub de observare standard. Oferă o rezoluție excepțională de 0,1 mm și o precizie de 0,2% FS. Funcționează pe ieșire digitală RS485 (DC 9-24V) și funcționează într-un interval de temperatură de la -20°C la +80°C. Inginerii aleg acest model atunci când o instalație necesită strict o rezoluție submilimetrică a nivelului apei într-un tub și site-ul dispune deja de putere prin cablu alături de infrastructura de date RS485.

Subtipul C — Contor de nivel al apei cu gamă largă de presiune diferențială integrată cu 4G (JMYC-67XXAWL): Acest model reprezintă varianta finală de implementare autonomă pe teren. Acesta integrează perfect un DTU fără fir 4G, o baterie cu litiu nereîncărcabilă de 3,6V/38Ah de mare capacitate și un afișaj dedicat aplicației mobile într-o unitate extrem de compactă de 85 mm × 85 mm × 106 mm. Oferă o rezoluție fiabilă de 1 mm și o precizie strictă de ±0,1% FS. Deține certificare oficială conform standardelor GB/T 11828.2-2022. Durata de viață a bateriei se întinde agresiv de la 5 luni la intervale rapide de 20 de minute până la peste 3 ani la intervale de 6 ore. Este alegerea perfectă pentru stațiile de monitorizare hidrologică nesupravegheată, supravegherea la distanță a rezervoarelor și rețelele vaste de observare a apelor de suprafață/subterane, în care infrastructura tradițională a rețelei de alimentare și a cablurilor rămân complet indisponibile.

Tabel de decizie pentru selecția produsului

În cadrul programelor majore de siguranță a barajului, echipele de inginerie implementează în mod obișnuit toate cele trei tipuri de presiune a fluidului simultan. Ei plasează piezometrele VW adânc în perdeaua de chituire a fundației. Ei instalează în siguranță contoarele de nivel de apă RS485 în interiorul tuburilor piezometrului galeriei de inspecție. În cele din urmă, aceștia poziționează contoarele de nivel de apă 4G precis la stațiile de măsurare a rezervorului de suprafață. Fiecare senzor distinct servește un punct de măsurare foarte specific în cadrul aceleiași rețele cuprinzătoare de monitorizare a siguranței.

8. Pălărie convențională vs. inteligentă: decizia în fiecare tip

Fiecare tip bazat pe VW menționat anterior vine atât în ​​variantele smart HAT convenționale, cât și în cele avansate.

Ieșirea VW convențională produce un semnal brut de frecvență. Acest semnal brut necesită absolut o unitate externă de citire sau un data logger dedicat pentru a converti cu meticulozitate frecvența în unități de inginerie utilizabile. Oferă cel mai mic cost inițial unitar și se mândrește cu o fiabilitate dovedită stabilită de-a lungul mai multor decenii. Reprezintă alegerea potrivită pentru un număr mic de senzori, cabluri scurte și site-uri mai vechi care posedă deja infrastructura de citire VW existentă.

Ieșirea Smart HAT utilizează un cip integrat care furnizează valori digitale RS485 complet calibrate direct utilizatorului. Acest lucru elimină orice nevoie de condiționare intermediară a semnalului. Compensarea temperaturii are loc automat. Stocarea la bord tamponează în mod eficient datele critice dacă conexiunea logger-ului principal se întrerupe sau este întreruptă. Este alegerea potrivită pentru rețele mari de senzori care depășesc 20 de instrumente. Luând ca exemplu un proiect cu 50 de senzori de peste 10 ani, soluția Smart HAT, în comparație cu un sistem tradițional de sine stătător, poate realiza economii de aproximativ 30–40% la canalele de cablare și de înregistrare de date, poate reduce costurile de întreținere și deplasare la fața locului cu aproximativ 50% și poate reduce costurile totale ale ciclului de viață cu 20–25%. semnale VW analogice standard.

Contoarele de nivel de apă cu presiune diferențială din seria JMYC sunt în mod inerent inteligente. Nu există o variantă convențională pentru aceste instrumente specializate. JMYC-67XXAD produce RS485 standard pentru sisteme automate cu fir. JMYC-67XXAWL produce 4G fiabil pentru o implementare complet wireless nesupravegheată. Alegerea dintre ele depinde strict de infrastructura site-ului, mai degrabă decât de capacitatea senzorului central.

În timp ce senzorii inteligenți costă mai mult pe unitate în avans, ei reduc drastic costul total de proprietate. Acestea reduc la minimum numărul de canale necesare pentru înregistrarea datelor, simplifică cablarea complexă și reduc agresiv frecvența vizitelor de întreținere. Într-un sistem standard de monitorizare a barajului cu 50 de senzori, economiile pe termen lung ale costurilor ciclului de viață într-un program de 10 ani depășesc de obicei prima inițială cu o marjă foarte semnificativă.

Tipul potrivit este definit de forță, nu de catalog

Fiecare dintre cele nouă produse distincte din această gamă cuprinzătoare există deoarece există o configurație de forță foarte specifică în proiectele de inginerie reale. Tipul corect nu este niciodată o simplă preferință de produs; rămâne o necesitate geometrică absolută. Programele serioase de monitorizare structurală implementează în mod obișnuit trei până la cinci tipuri diferite simultan. O imagine completă a siguranței structurale necesită în mod inerent mai mulți parametri de măsurare, nu doar mai mulți senzori duplicați exact de același tip.
