Cum să alegeți celula de sarcină potrivită: Ghidul de selecție al unui inginer geotehnic

O celulă de sarcină nepotrivită într-un proiect de monitorizare a ancorei de baraj nu produce doar date proaste, ci creează o răspundere de siguranță. Derivarea datelor se acumulează în tăcere. Alertele critice sunt ratate. În cele din urmă, echipele se confruntă cu o reinstrumentare costisitoare la mijlocul proiectului. Acest scenariu evidențiază o realitate dură în ingineria geotehnică. Celulele de sarcină nu sunt componente interschimbabile. Selectarea tipului greșit duce la compromiterea integrității datelor, întârzieri ale proiectelor sau riscuri grave de siguranță. Trebuie să înțelegeți cum să alegeți celula de sarcină potrivită pentru aplicația dumneavoastră specifică. Acest articol oferă un cadru practic de decizie pentru ingineri și echipe de achiziții pentru a selecta senzorii de monitorizare structurală cu încredere absolută.

Ce măsoară de fapt o celulă de sarcină (și ce nu)

Să stabilim claritatea fundamentală. O celulă de sarcină transduce forța mecanică într-un semnal electric măsurabil. Nu doar „măsoară greutatea”. Trebuie să distingeți între măsurarea forței, măsurarea presiunii și măsurarea deplasării. Combinarea acestor concepte distincte duce adesea la nepotriviri ale instrumentelor.

În monitorizarea geotehnică și structurală, celula de sarcină cu sârmă vibrantă este alegerea dominantă. Diferă semnificativ de tipurile de tensiometre întâlnite în mod obișnuit în setările industriale standard. Mai mult, industria distinge acum între celulele de sarcină convenționale și „inteligente”. Senzorii inteligenți oferă procesare a semnalului la bord, ieșire digitală și capabilități multi-parametri. Acum că înțelegem funcția lor de bază, trebuie să evaluăm mediul de operare.

Factorul de decizie 1: Definiți mai întâi mediul dvs. de măsurare

Trebuie să vă definiți mediul de măsurare înainte de a lua în considerare tipul celulei de sarcină. Această abordare reîncadrează procesul de selecție și depășește comparațiile generice ale fișelor de specificații.

Mediile de contact cu solul și roca necesită proiecte specifice. Celulele de presiune ale Pământului au nevoie de design cu fața plană, cu suprafețe mari pentru a media concentrațiile de stres. Familia de celule de presiune Kingmach (tip vw și smart) servește exact acestui scop. O celulă de sarcină punctuală va oferi citiri sistematic false în materialele de umplere. Tija de ancorare, grămada și mediile de post-tensionare dictează forme diferite. Celulele de sarcină goale sau solide trebuie să se alinieze precis cu diametrul șurubului sau cablului și cu magnitudinea pretensionării.

Cofrajele structurale și lucrările temporare necesită senzori robusti. Contoare de forță axială de cofraj, cum ar fi contor inteligent de forță axială de cofraj (VW) JMZX-39XXHAT , oferă capabilități de citire rapidă și toleranță robustă la manipulare. Contextele de apă și presiune diferențială necesită piezometre și contoare de nivel de apă cu presiune diferențială. Inginerii le specifică atunci când „forța” este hidrostatică. Amintiți-vă că mediile industriale și geotehnice diferă fundamental. Persistența instalării, durata expunerii, vibrațiile și contextul de reglementare, toate se schimbă în funcție de mediu.

5 întrebări la care trebuie să răspundeți înainte de a specifica

Înainte de a specifica un model de celule de sarcină, răspundeți la aceste 5 întrebări de mediu:

1. Ce material înconjoară senzorul?
2. Sarcina este dinamică sau statică?
3. Senzorul se va confrunta cu scufundarea sau umezeala?
4. Cât va dura programul de monitorizare?
5. Care sunt constrângerile de spațiu pentru instalare?

Tipul mediului		Tip de senzor recomandat	Exemplu de model Kingmach
Geotehnice	Contact cu sol și umplutură (diguri, ziduri de sprijin, structuri îngropate)	Celulă de presiune la pământ cu suprafață plană, cu suprafață mare	Celulă de presiune Pământ de tip VW și Smart
	Tijă de ancorare, grămadă și post-tensionare (Șuruburi, ancore de pământ, cabluri pretensionate)	Celulă de sarcină goală	Celulă de sarcină goală JMZX-3XXXHAT
Structural	Fundație adâncă și suporturi din oțel pentru tunel (Stoane de contravântuire, nervuri de oțel, căptușeli de tunel)	Contor de forță/sarcină axială (montare cu gheare)	Contor de sarcină a forței axiale (tip VW și Smart) JMZX-38XXHAT
	Cofraje structurale si lucrari provizorii (Turnări de beton, lucrări false, cadre de sprijin)	Contor de forță axială de cofraj	Contor inteligent de forță axială pentru cofraj (VW) JMZX-39XXHAT
	Compresiune între suprafețe rigide (Lagăre de pod, baze de coloane, cadre de testare a sarcinii)	Celulă de sarcină solidă	Celulă de sarcină solidă Celulă de sarcină solidă JMZX-34XXHAT
Apa/presiune	Presiunea apei poroase în sol saturat (Diguri, miezuri de baraj, taluzuri, umpluturi)	Piezometru	Piezometre inteligente (VW) JMZX-55XXHAT

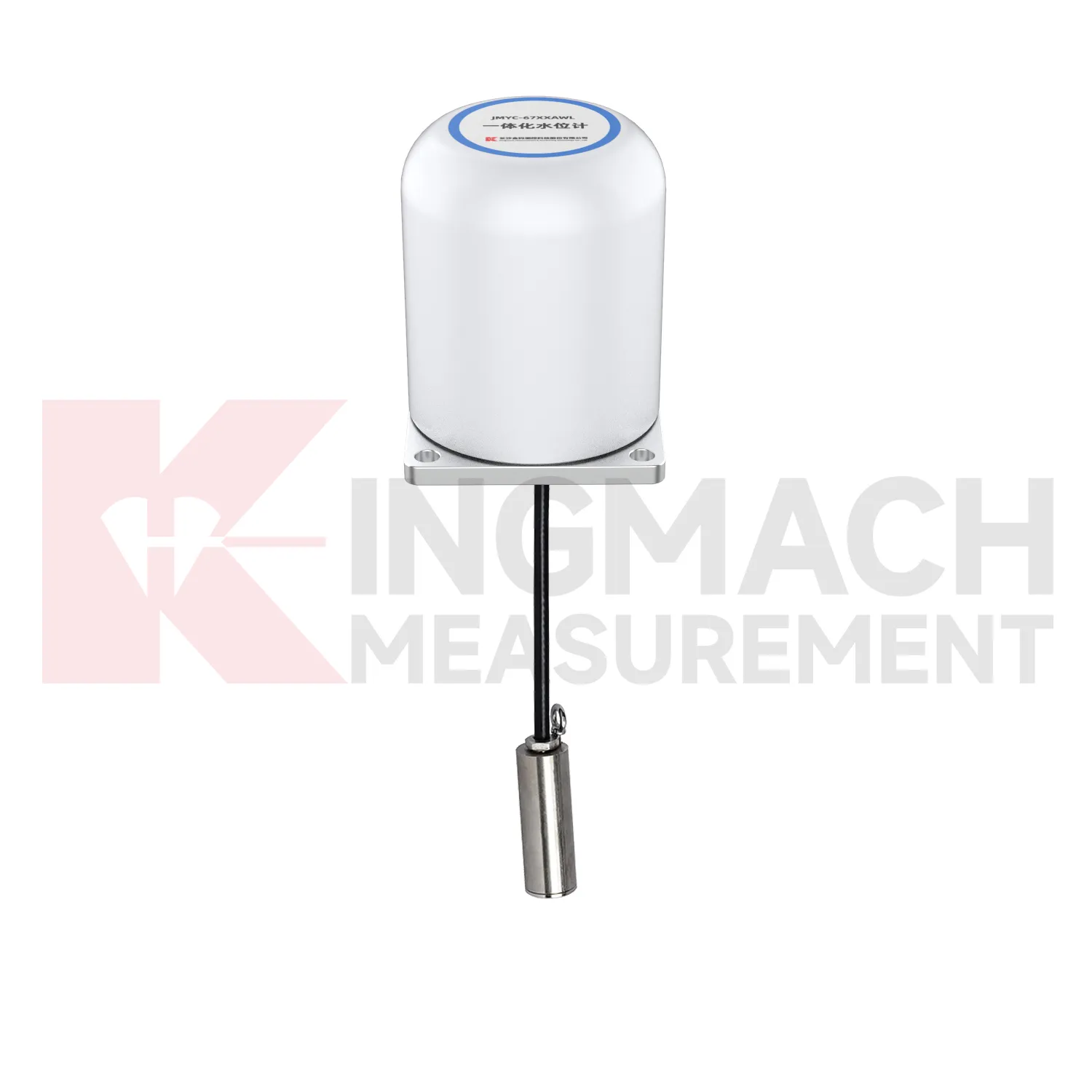

	Nivelul apei subterane în foraje și puțuri (Investigarea amplasamentului, controlul deshidratării, infiltrațiile barajului)	Contor de nivel al apei cu presiune diferențială	Contor de nivel al apei cu presiune diferențială
Industrial/de precizie	Sisteme mecanice compacte (Suprafețe structurale înguste, componente subțiri, integrare în spațiu îngust)	Senzor pentru celulă de sarcină cu tensiometru (miniaturizat)	Senzor pentru celulă de sarcină pentru tensometru
Industrial	Exploatare minieră și săpături subterane (Grinzi de susținere, elemente de armare, zone de presiune a rocii)	Senzor pentru celulă de sarcină cu tensiometru pe elementele de sprijin/întărire	Senzor pentru celulă de sarcină pentru tensometru

Explorați întregul produs Kingmach pentru celule de sarcină: Categoria celulei de sarcină

Factorul de decizie 2: Potriviți tipul celulei de sarcină cu configurația forței

Apoi, trebuie să potriviți tipul celulei de sarcină cu configurația specifică a forței.

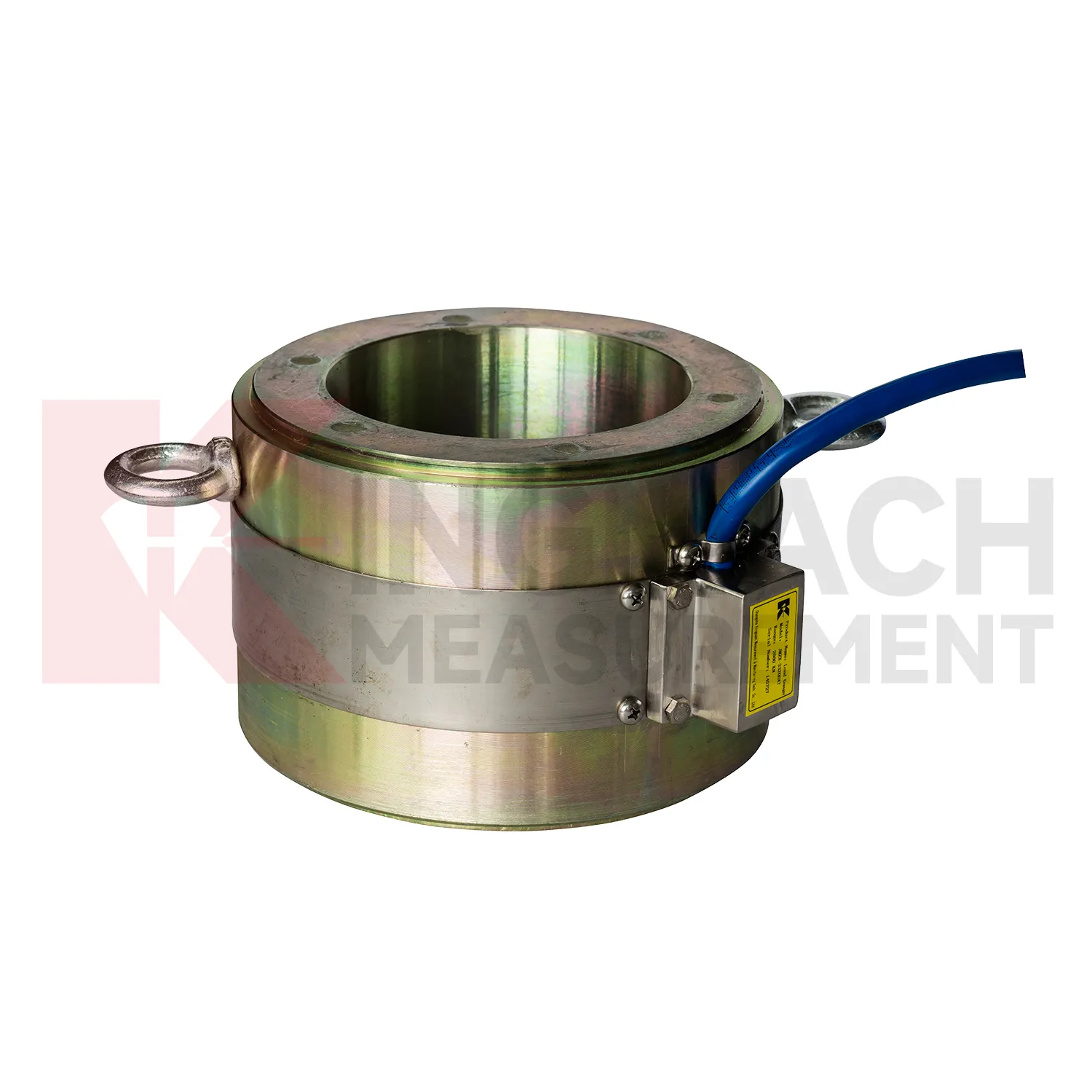

• Celule de sarcină goale (de exemplu, JMZX-3XXXHAT ): Acestea au un design cu orificii traversante pentru tije de ancorare, șuruburi de stâncă și capete de piloți. Forța trece direct prin centru. Sunt ideale pentru monitorizarea post-instalată fără a perturba elementul structural.
• Celule de sarcină solide (de exemplu, JMZX-34/35/36XXHAT ): Aceste elemente de compresie coloană se află între suprafețele structurale. Celula în sine devine o inserție portantă. Se potrivesc perfect cu gamele de capacitate mai mare.

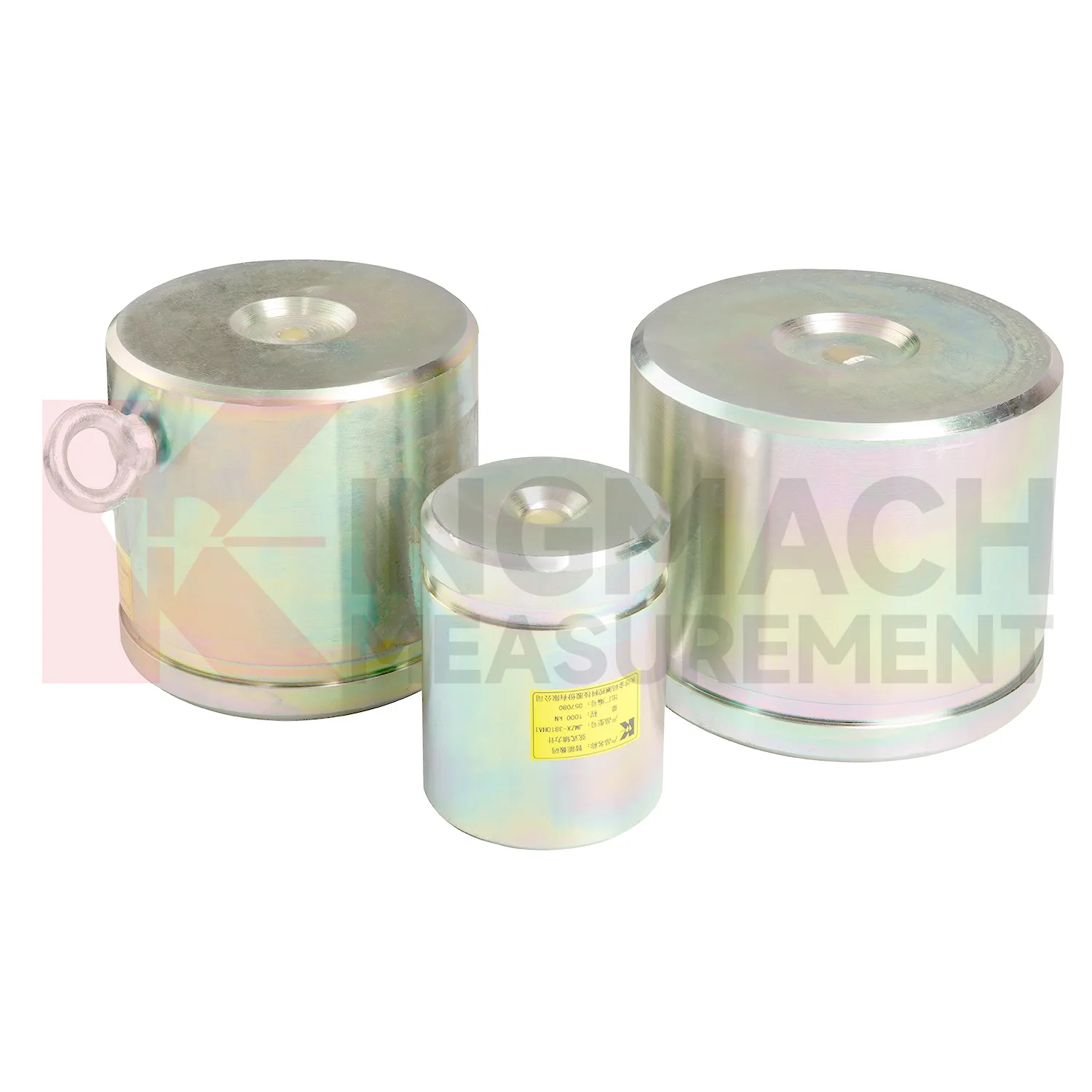

• Contoare de sarcină a forței axiale (de exemplu, JMZX-38XXHAT ): Inginerii le optimizează pentru monitorizarea cablurilor și suporturilor. Ele surprind schimbările pre-stres de-a lungul timpului. Această funcție este critică pentru performanța pe termen lung a podurilor și a pereților de sprijin.
• Celule de presiune Pământului (de exemplu, JMZX-50/51XXAT ): Aceste celule plate cu diametru mare măsoară stresul interfeței sol-structură. Varianta mare „51” se ocupă de aplicații de terasamente și baraje cu sarcină mare.
• Piezometre (de exemplu, JMZX-55XXHAT ): Inginerii le aleg atunci când „sarcina” este presiunea apei. Tipurile inteligente de sârmă vibrantă gestionează monitorizarea pe termen lung a apei subterane și a presiunii porilor.

Factorul de decizie 3: capacitate, acuratețe și capcana supraspecificării

Abordați cu atenție capacitatea pentru a evita greșeala obișnuită de achiziție de supraspecificare. Multe echipe cumpără în funcție de capacitatea maximă, mai degrabă decât de intervalul de funcționare real. De exemplu, plasarea unei celule de 5.000 kN într-o aplicație de 400 kN o obligă să funcționeze în cel mai mic 8% din intervalul său. Rezoluția și repetabilitatea se degradează brusc la limitele de gamă. Ca regulă generală, selectați o celulă în care sarcina de funcționare așteptată se află între 40% și 80% din capacitatea sa nominală.

De asemenea, trebuie să înțelegeți clasele de precizie. Precizia de laborator diferă drastic de precizia instalată. Efectele temperaturii, încărcarea excentrică și lungimea cablului modifică performanța câmpului. Celule cu gamă largă, cum ar fi JMYC-67XXAWL contor de presiune diferenţială , oferă flexibilitate. Trebuie să evaluați când economisesc costuri față de când sacrifică rezoluția. În cele din urmă, luați în considerare stabilitatea pe termen lung. Senzorii de sârmă vibrantă arată un comportament excelent de fluaj și de deriva zero în cadrul programelor de monitorizare pe mai mulți ani. În general, ele depășesc tipurile de tensiometru rezistiv în aceste scenarii.

Factorul de decizie 4: convențional vs. Smart Sensing

Trebuie să decideți când contează informațiile de la bord. Senzorii convenționali de sârmă vibratoare emit un semnal de frecvență. Acestea necesită un cititor extern sau un înregistrator de date. Ele oferă cel mai mic cost unitar, fiabilitate ridicată și decenii de performanță dovedită.

În schimb, senzorii inteligenți (HAT) conțin un microprocesor la bord. Acest procesor gestionează condiționarea semnalului, compensarea temperaturii și ieșirea digitală RS-485/SDI-12. Această inteligență elimină zgomotul pe cablurile lungi pe site-uri mari. Ar trebui să alegeți senzori inteligenți pentru rețele mari de 20 sau mai multe instrumente. De asemenea, excelează în site-uri sau proiecte la distanță care necesită integrare directă cu platformele de date SCADA sau IoT. Senzorii convenționali rămân suficienți pentru programele de citire manuală sau pentru un număr mic de locuri. Luați în considerare cu atenție costul total de proprietate. Senzorii inteligenți costă mai mult în avans, dar reduc numărul de canale de înregistrare de date, complexitatea cablajului și vizitele de întreținere pe o perioadă tipică de monitorizare de 5 ani.

Factorul de decizie 5: Integrarea sistemului

Celula de sarcină nu este întregul sistem. Doar o celulă de sarcină produce date, dar un sistem de monitorizare produce o perspectivă. Trebuie să specificați concomitent citiri, înregistrări de date, software de vizualizare și praguri de alarmă.

Asigurați-vă mai întâi compatibilitatea semnalului. Tipul de ieșire trebuie să se potrivească perfect cu sistemul de achiziție de date. Considerațiile legate de cablare sunt la fel de vitale. Evaluați lungimea cablului în funcție de degradarea potențială a semnalului. Utilizați cablu de instrumentare blindat pentru cursele subterane sau subacvatice. Gândiți-vă la mecanismele de vizualizare și alertă. Tablourile de bord automatizate transformă citirile brute de încărcare în informații de siguranță acționabile. Această inteligență este vitală pentru monitorizarea barajului, gestionarea gropilor de fundație și sănătatea podurilor. Căutați pachete de soluții specifice proiectului, adaptate tipului dvs. de infrastructură.

O listă de verificare practică

Greșeli frecvente de selecție (și cum să le evitați)

1. Focalizare greșită pe industrie: Specificarea celulelor de sarcină industriale pentru aplicații geotehnice este periculoasă. Au un factor de formă greșit, evaluări de protecție inadecvate și lipsesc date de stabilitate pe termen lung.

2. Ignorarea Metodologiei de instalare: O celulă goală necesită o aliniere axială perfectă. Un echipaj neexperimentat poate provoca erori de încărcare excentrică care ruinează datele de-a lungul vieții de monitorizare.

3. Cumpărarea la preț unitar: Achiziționarea strict bazată pe prețul per senzor, ignorând costul total al sistemului de instrumentare duce la depășiri de buget.

4. Achiziția de date după gândire: Tratarea sistemului de achiziție de date ca pe o idee ulterioară creează lacune masive de compatibilitate.

5. Neglijarea întreținerii: Nerespectarea planificării recalibrării sau înlocuirii senzorului în programele de monitorizare a siguranței barajului de peste 10-20 de ani compromite siguranța pe termen lung.

Senzorul potrivit, proiectul potrivit, partenerul potrivit

Alegerea senzorului potrivit asigură succesul proiectului dumneavoastră. Trebuie să definiți mediul de măsurare, să potriviți configurația forței, să optimizați intervalul de capacitate, să selectați nivelul de inteligență potrivit și să vă planificați cu atenție integrarea sistemului. Proiectele complexe beneficiază mult de dialogul de inginerie timpurie, mai degrabă decât de simplele comparații ale fișelor de date.

Echipa tehnică Kingmach oferă recenzii gratuite ale cerințelor proiectului. Trimiteți parametrii proiectului și primiți o specificație recomandată a senzorului în termen de 48 de ore.→ [Obțineți o recomandare tehnică gratuită]

Această consultație gratuită ajută la asigurarea unei selecții optime a instrumentelor. Puteți explora studiile de caz relevante ale proiectelor noastre pentru a vă aprofunda implicarea. Răsfoiți nostru complet Celulă de sarcină pentru a găsi instrumentul exact pentru nevoile dvs. Oferim servicii robuste de asistență și calibrare pe termen lung pentru a vă proteja infrastructura.
