Aplicații de tensiometru în construcții: Beneficiile cheie explicate

Fiecare defecțiune structurală majoră din construcțiile moderne are în comun un semn de avertizare - unul care a sosit în tăcere, cu săptămâni sau luni înainte ca betonul să se crape sau oțelul să se spargă. Acest avertisment a fost o schimbare a tensiunii: o deformare invizibilă care se acumulează în materialul sub sarcină. Problema nu a fost că structura nu a reușit să comunice. Problema era că nimeni nu asculta.

Extensometrele schimbă asta. Nu sunt instrumente pasive. Sunt sistemul de avertizare timpurie al industriei construcțiilor - senzori care convertesc stresul mecanic invizibil în date măsurabile și acționabile. Inginerii care le implementează nu doar colectează numere. Ei își extind capacitatea de a vedea în interiorul unei structuri care, odată construită, devine opac pentru orice altă metodă de inspecție.

Acest articol explică unde sunt utilizate tensometrele în construcții, ce beneficii specifice oferă echipelor de proiect și proprietarilor de active și cum să selectați tipul potrivit pentru orice aplicație dată.

Ce face de fapt un tensiometru?

Înainte de a examina aplicațiile, este de ajutor să fie clar ce este tulpina - și de ce este importantă măsurarea acesteia.

Toate structurile suferă deformații minore atunci când sunt supuse greutății. Un camion care traversează o grindă de pod face ca grindul să se îndoaie în jos. O construcție de clădire are ca rezultat o grămadă de beton care suferă o comprimare. Un zid de sprijin se îndoaie deoarece lucrările de excavare au loc pe partea opusă. Oamenii de știință definesc deformarea ca fiind deformarea care are loc în materiale, pe care o măsoară prin microdeformare (με) pentru a studia mișcările ascunse pe care oamenii nu le pot observa.

Un tensiometru detectează aceste modificări și le transformă într-un semnal electric. Un tensiometru servește ca instrument de măsurare care urmărește continuu mișcările structurale prin detectarea atât a extensiei, cât și a compresiei cu o precizie de o microdeformare.

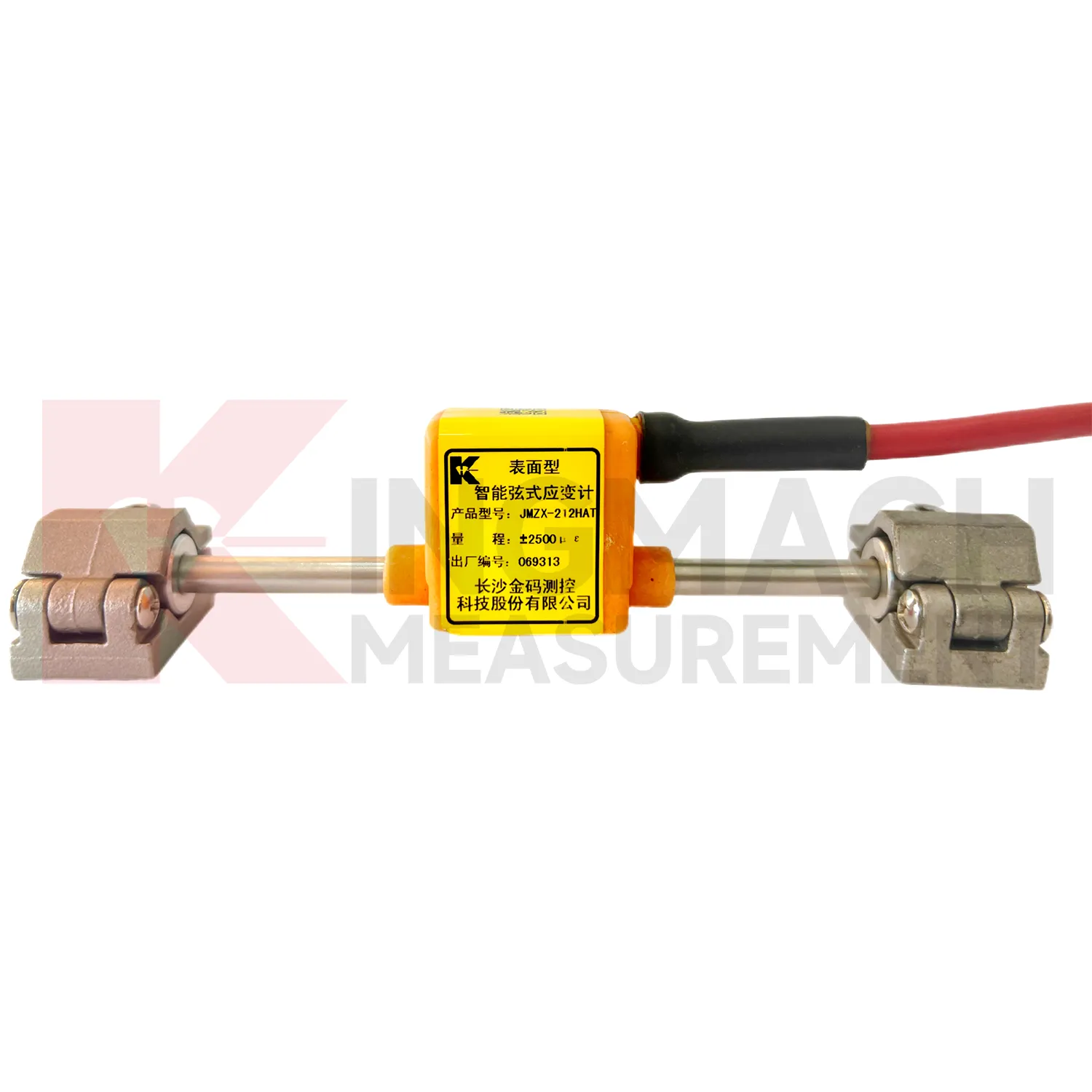

Cel mai utilizat tip în construcții civile și geotehnice este extensometru cu sârmă vibrantă (VW). . Principiul său de funcționare este elegant. Un fir de oțel tensionat în interiorul senzorului vibrează la o frecvență naturală. Când structura înconjurătoare se deformează, tensiunea firului se schimbă și frecvența sa de rezonanță se schimbă. Această schimbare de frecvență se traduce direct într-o citire a deformarii. Deoarece frecvența este imună la deplasarea rezistenței cablului și la variația tensiunii, manometrele VW mențin precizia pe distanțe de cablu care depășesc 1.000 de metri și perioade de măsurare care se întind pe zeci de ani - două condiții care descalifică în mod obișnuit calibrele rezistive din folie pentru monitorizarea permanentă a infrastructurii.

Cu această fundație stabilită, aici este locul în care acești senzori își fac cea mai importantă activitate.

Unde sunt folosite extensometrele în construcții – șase aplicații critice

1. Poduri și Structuri Ridicate

Extensometrele montate la suprafață și sudate la suprafață pe grinzile podului, plăcile de punte și zonele de rezemare urmăresc răspunsul la sarcina sub tensiune, ciclul termic și fluajul pe termen lung. Pentru podurile învechite care se confruntă cu sarcini de trafic crescute sau modernizarea seismică, aceste date informează deciziile de evaluare a sarcinii cu dovezi structurale reale, mai degrabă decât cu ipoteze de inginerie conservatoare. De asemenea, identifică secțiunile care se confruntă cu concentrații anormale de deformare - primul indicator al daunelor localizate de oboseală.

2. Turnări de beton și structuri de masă

Extensometrele de încorporare sunt turnate direct în beton proaspăt în timpul construcției. Ei monitorizează tensiunile de întărire, gradienții termici din betonul în masă și tasarea pe termen lung - toate procesele care sunt complet inaccesibile după ce turnarea este completă. În construcția de baraje, cule groase de pod și plăci mari de fundație, gradienții termici interni în timpul hidratării pot genera tensiuni de întindere care fisurează betonul din interior. Manometrele încorporate detectează aceste condiții în timp real, permițând contractorilor să ajusteze procedurile de întărire înainte ca deteriorarea să se producă. Acest lucru face ca monitorizarea înglobării să fie un instrument de control al calității în timpul construcției, nu doar un instrument de inspecție după aceasta.

3. Fundații adânci și sisteme de piloți

Tensometrele pentru bare de armare sunt instalate în linie cu barele de armare în timpul ansamblării cuștii piloților, apoi turnate în grămadă. Ei măsoară transferul real de sarcină de la capul pilotului către straturile portante de mai jos - date care altfel sunt imposibil de obținut după betonarea pilotului. Aceasta validează direct ipotezele de proiectare geotehnică făcute în timpul fazei de proiectare a fundației proiectului. Pentru clădirile înalte, pilonii de pod și orice structură în care performanța fundației este critică, acest pas de verificare reduce decalajul dintre ceea ce a prezis modelul și ceea ce oferă terenul.

4. Ziduri de sprijin și suport pentru excavare

Zonele urbane se confruntă cu cele mai periculoase provocări de monitorizare în timpul lucrărilor de excavare la adâncime. Extensometrele de pe piloți soldați, palplanșe și ancore de fixare oferă citiri continue pe parcursul secvenței de excavare. Ei identifică schimbările presiunii solului și mișcarea clădirii înainte ca orice modificări fizice să devină evidente. Datele ajută echipele de construcții să determine pașii de protecție necesari, în timp ce decid cât de repede să excavați și când să instaleze structuri de susținere pe șantierele de construcții ale metroului și pe șantierele de excavare din subsol lângă clădirile existente.

5. Tuneluri și Lucrări Subterane

Instrumentele de măsurare montate pe căptușelile tunelului și ansamblurile de șuruburi detectează convergența indusă de suprasarcină - reducerea treptată a diametrului tunelului cauzată de presiunea la sol în timp. Ele rezolvă schimbările la scară milimetrică, făcându-le capabile să identifice instabilitatea în curs de dezvoltare cu mult înainte ca starea să devină evidentă pentru inspectori. În tunelurile de teren moale prin zonele urbane, unde tasarea la suprafață trebuie să rămână în toleranțe milimetrice, această rezoluție nu este o rafinare tehnică. Este o cerință de siguranță.

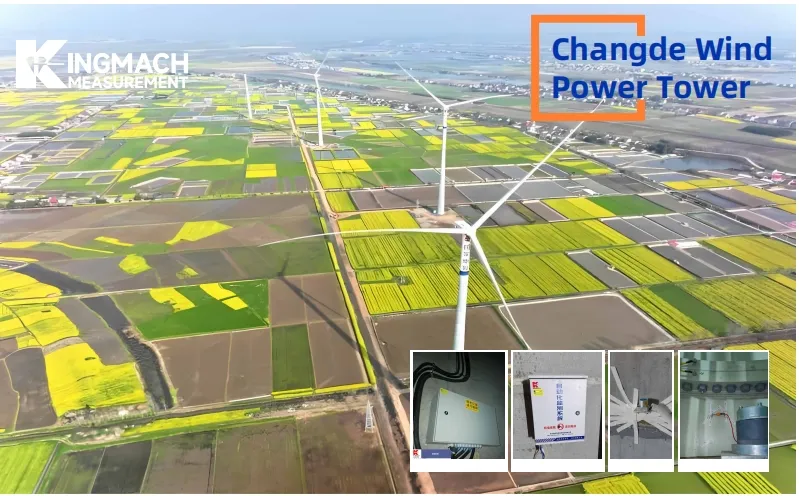

6. Turnuri de vânt și structuri înalte

Extensometrele sudate la suprafață pe flanșele turnului de turbine eoliene și secțiunile de bază monitorizează acumularea de oboseală sub sarcina ciclică care domină durata de viață a unui turn eolian. Fiecare rotație a rotorului aplică un mic ciclu de stres turnului. Peste douăzeci de ani, acele cicluri se numără la miliarde. Datele de deformare le permit operatorilor să calculeze cu precizie durata de viață rămasă la oboseală — trecând de la programe de inspecție cu interval fix la programe de întreținere bazate pe condiție, care sunt atât mai sigure, cât și mai rentabile.

Șase beneficii cheie ale monitorizării cu extensometru în proiectele de construcții

Înțelegerea aplicațiilor este utilă. Înțelegerea de ce acele aplicații justifică investiția este ceea ce permite echipelor de proiect să prezinte cazul intern și clienților. Acestea sunt cele șase beneficii care contează cel mai mult.

Beneficiul 1: Detectarea precoce a suferinței structurale

Extensometrele detectează modele de încărcare anormale cu săptămâni sau luni înainte ca simptomele macroscopice - fisurare, deformare, tasare - să devină vizibile. Acest timp de livrare transformă răspunsul de urgență în intervenție planificată. Diferența financiară dintre o reparație controlată și o închidere structurală neplanificată este de obicei un ordin de mărime. Diferența de siguranță este absolută. Detectarea precoce nu economisește pur și simplu bani. Câștigă timp pentru ca inginerii să ia decizii informate, mai degrabă decât cele reactive.

Beneficiul 2: Validarea ipotezelor de proiectare inginerească

Nici un model structural nu este o replică perfectă a realității. Comportamentul solului, distribuția sarcinii, performanța conexiunii și variabilitatea materialelor introduc toate decalaje între ceea ce prevăd calculele de proiectare și ceea ce experimentează de fapt o structură. Datele extensometrului de la sarcini reale oferă feedback-ul care închide aceste goluri. Această validare este deosebit de valoroasă pentru proiectele de primă clasă, condițiile complexe ale terenului sau geometriile structurale inovatoare - exact situațiile în care incertitudinea de proiectare este cea mai mare și costul greșirii este cel mai mare.

Beneficiul 3: Date continue în timp real de-a lungul întregului ciclu de viață al activelor

Inspecția manuală periodică oferă o imagine instantanee. O serie de tensiometre conectate în rețea oferă o peliculă continuă. Conectate la înregistrările de date și la platformele de vizualizare, instrumentele oferă citiri 24/7 cu praguri de alertă configurabile. Proprietarii de proiecte pot monitoriza sănătatea structurală din orice locație, ceea ce reprezintă un avantaj operațional semnificativ pentru proprietarii internaționali de active care gestionează infrastructura în mai multe zone geografice. Monitorizarea de la distanță reduce, de asemenea, frecvența vizitelor costisitoare ale experților la fața locului - o economie directă pentru proiecte mari, dispersate geografic.

Beneficiul 4: Suport pentru conformitatea reglementărilor și raportarea siguranței

Autoritățile de reglementare din multe jurisdicții solicită acum o monitorizare structurală documentată ca o condiție a licențelor de operare pentru baraje, poduri majore și fundații înalte. Sistemele de extensometru produc înregistrări de date marcate temporal și calibrate care îndeplinesc aceste cerințe. Ele oferă, de asemenea, dosarul probatoriu necesar pentru investigarea incidentelor, cererile de asigurare și evaluările de răspundere. Pentru proprietarii de proiecte care operează în mai multe medii de reglementare, un protocol de monitorizare consecvent construit pe senzori calibrați la nivel internațional simplifică în mod considerabil conformitatea.

Beneficiul 5: Durată de viață extinsă a activelor prin întreținere bazată pe date

Structurile menținute în funcție de datele privind starea reală, mai degrabă decât intervale de timp fixe, evită două erori simetrice: retragerea prematură (dezafectarea unei structuri care mai are ani de viață în siguranță) și intervenția întârziată (continuarea exploatării unei structuri peste punctul în care întreținerea costă mai mult decât înlocuirea). Strategiile de întreținere bazate pe senzori au prelungit în mod constant durata de viață a infrastructurii cu ani sau decenii pentru programele majore de infrastructură din întreaga lume. Rentabilitatea investiției în senzori crește pe durata de viață a activului.

Beneficiul 6: Reducerea expunerii la asigurări și răspundere

Acest beneficiu primește mai puțină atenție în literatura tehnică decât merită. Programele de monitorizare structurală documentate sunt din ce în ce mai recunoscute de către asigurătorii de proiecte, finanțatorii concesiunilor și agențiile de rating de obligațiuni de infrastructură ca dovadă a gestionării active a riscurilor. Această recunoaștere are efecte măsurabile: prime de asigurare reduse, condiții de creditare mai favorabile și încredere mai puternică a investitorilor în concesiunile de infrastructură pe termen lung. Pentru dezvoltatorii de proiecte, sistemul de senzori nu este doar un instrument tehnic. Este un instrument de guvernanță financiară.

Alegerea tensiometrului potrivit pentru proiectul dvs. de construcție

Selectarea tipului corect de ecartament urmează două întrebări: Când va fi instalat în raport cu construcția? Ce material și element structural monitorizează?

Scenariul proiectului	Tipul de ecartament recomandat	Motivul cheie
Turnarea betonului nou (fundații, baraje, plăci)	Înglobare extensometru VW	Se instalează înainte de turnare; fără acces după
Beton sau lemn de structură existent	Tensometru VW montat la suprafață	Înșurubat sau lipit fără intervenție structurală
Elemente de oțel, grinzi de pod, flanșe de turn	Tensometru VW sudat la suprafață	Lipirea sudată rezistă la vibrații și sarcini ciclice
Monitorizarea armăturii armatei și a piloților	Tensometru pentru bare de armare	Măsoară sarcina axială direct în bară

Dincolo de selecția tipului, pentru majoritatea proiectelor internaționale se aplică două considerente suplimentare. În primul rând, variantele de ieșire inteligente și digitale — modele cu ieșire RS-485 și compensare de temperatură la bord — se integrează direct cu înregistratoarele de date IoT și cu platformele de monitorizare centralizate. Multe specificații de licitație pentru infrastructură necesită acum în mod explicit ieșiri ale senzorilor digitali, în special în cazul orașelor inteligente și al proiectelor majore de transport. În al doilea rând, certificatele de calibrare din fabrică sunt esențiale pentru conformitatea cu reglementările și documentația de asigurare. Cumpărătorii ar trebui să confirme trasabilitatea calibrării înainte de achiziție, în special atunci când se aprovizionează cu senzori dincolo de frontiere.

Pentru inginerii care specifică extensometre pentru proiecte de infrastructură, Gama de tensiometru cu sârmă vibrantă Kingmach acoperă configurațiile de suprafață, de încorporare, sudate și de deformare a barelor de armare — cu opțiuni inteligente de ieșire digitală concepute pentru integrarea cu sistemele moderne de monitorizare.

Concluzie

O structură sub sarcină comunică mereu. Comunica prin micro-deformatii pe care nici un ochi de inspector nu le poate detecta si nici un sondaj vizual nu le poate cuantifica. Extensometrele sunt instrumentele care fac acea comunicare inteligibilă - traducând stresul mecanic în datele de care inginerii și proprietarii de active au nevoie pentru a lua decizii corecte.

Beneficiile se extind cu mult dincolo de camera de instrumentare. Detectarea timpurie salvează vieți și bugete. Validarea designului îmbunătățește calitatea proiectelor viitoare. Monitorizarea continuă permite supravegherea de la distanță la orice scară. Conformitatea cu reglementările devine mai degrabă documentabilă decât presupusă. Întreținerea prelungește durata de viață a activelor. Iar managementul riscului financiar se îmbunătățește în moduri care sunt vizibile atât pentru asigurători, cât și pentru investitori.

Senzorul potrivit, specificat corect și instalat corespunzător, nu înregistrează pur și simplu ceea ce face o structură. Oferă fiecărei părți interesate - inginer, proprietar, autoritate de reglementare și asigurător - încrederea de a ști că structura se comportă așa cum ar trebui și avertismentul de care au nevoie atunci când nu este.

Dacă specificați senzori pentru un proiect viitor, contactați echipa tehnică Kingmach cu parametrii proiectului dumneavoastră pentru o recomandare de selecție a senzorilor adaptată tipului dvs. de structură, condițiilor de instalare și obiectivelor de monitorizare.

FAQ

1. Ce tipuri de extensometre sunt cel mai frecvent utilizate în construcțiile civile?

Extensometrele cu sârmă vibrantă (VW) sunt alegerea dominantă pentru aplicațiile permanente de monitorizare civilă și geotehnică. Sunt disponibile în configurații de montare la suprafață, încastrare, sudate la suprafață și deformatoare pentru bare de armare pentru a se potrivi diferitelor elemente structurale și condiții de instalare. Principiul lor de ieșire în frecvență oferă citiri stabile, pe termen lung, pe care manometrele rezistive cu folie nu le pot susține în mod fiabil în timpul programelor de monitorizare multianuale.

2. Cât durează tensiometrele încorporate în interiorul structurilor din beton?

Calibrele de încorporare VW de înaltă calitate sunt proiectate pentru durate de viață care depășesc 25 până la 30 de ani atunci când sunt instalate corect și sunt protejate cu un traseu adecvat al cablurilor. Multe instalații de monitorizare a barajelor și podurilor au produs date consistente de peste două decenii. Performanța pe termen lung depinde de calitatea instalării, de protecția cablului și de stabilitatea calibrării elementului senzor - toți factori care ar trebui confirmați de producător înainte de achiziție.

3. Pot să funcționeze extensometrele în condiții de scufundare sau complet umplute cu apă?

Da. Majoritatea tensometrelor VW de calitate civilă au un grad de impermeabilitate IP68 și sunt proiectate special pentru funcționarea scufundată în medii marine, structuri de reținere a apei și condiții de sol saturate. Modelele de înglobare utilizate în monitorizarea barajelor și fundațiilor de coastă funcționează în mod obișnuit sub pânza freatică sau în corpul structurilor de reținere a apei pentru întreaga lor viață de proiect.

4. Care este diferența dintre un extensometru montat pe suprafață și unul de încastre?

Un gabarit de montare la suprafață este instalat pe exteriorul unei structuri existente - lipit cu epoxid sau prinse prin șuruburi - după finalizarea construcției. Măsoară tensiunea la suprafața structurală. Un gabarit de încastrare este turnat direct în betonul proaspăt în timpul construcției și măsoară deformarea în corpul elementului structural. Calibrele de încastrare furnizează date despre starea de solicitare internă a betonului în masă, la care instrumentele de suprafață nu pot accesa și rămân permanent pe loc ca parte a structurii.

5. Cum se integrează extensometrele cu platformele moderne de monitorizare a sănătății structurale?

Extensometrele inteligente VW cu ieșire digitală RS-485 se conectează direct la înregistratoarele de date compatibile, care transmit citiri către platforme de monitorizare bazate pe cloud sau on-premise prin intermediul rețelelor celulare, prin satelit sau prin cablu. Aceste platforme afișează în timp real date de deformare, aplică praguri de alertă și generează rapoarte automate pentru echipele de conformitate și întreținere. Integrarea necesită hardware compatibil de înregistrare de date și conectivitate la rețea la locul de monitorizare - ambele ar trebui specificate împreună cu selecția senzorului în etapa de planificare a proiectului.
