Extensometru cu sârmă vibrantă vs. Tensiometru electric: diferențe cheie

1. Alegerea tensiometrului potrivit în proiectele de inginerie

Cererea globală de monitorizare structurală a sănătății (SHM) în infrastructură crește rapid. Măsurarea precisă a deformarii joacă un rol vital în asigurarea siguranței proiectului, a durabilității pe termen lung și a conformității cu reglementările. Managerii de proiect aleg de obicei între două tehnologii principale: extensometrul cu sârmă vibrantă (VWSG) și extensometrul electric (ESG). Acest articol oferă o comparație cuprinzătoare a tensiometrului pentru a ajuta inginerii, antreprenorii și echipele de achiziții să aleagă soluția potrivită pentru proiectele lor specifice.

2. Principii de funcționare: Cum măsoară fiecare tehnologie tulpina

2.1 Tensometru cu sârmă vibrantă (VWSG)

VWSG funcționează pe baza schimbării de frecvență a unui fir tensionat din interiorul senzorului. Tensiunea structurală provoacă o variație a tensiunii în acest fir, care duce apoi la o schimbare măsurabilă a frecvenței. Acest semnal generat este în mod inerent digital, ceea ce înseamnă că rămâne stabil chiar și atunci când este transmis pe distanțe lungi. O perspectivă cheie pentru ingineri este că acest semnal bazat pe frecvență este în mod inerent digital și rămâne foarte stabil chiar și atunci când este transmis pe distanțe lungi. Acesta este un avantaj cheie al tehnologiei VWSG în medii dure.

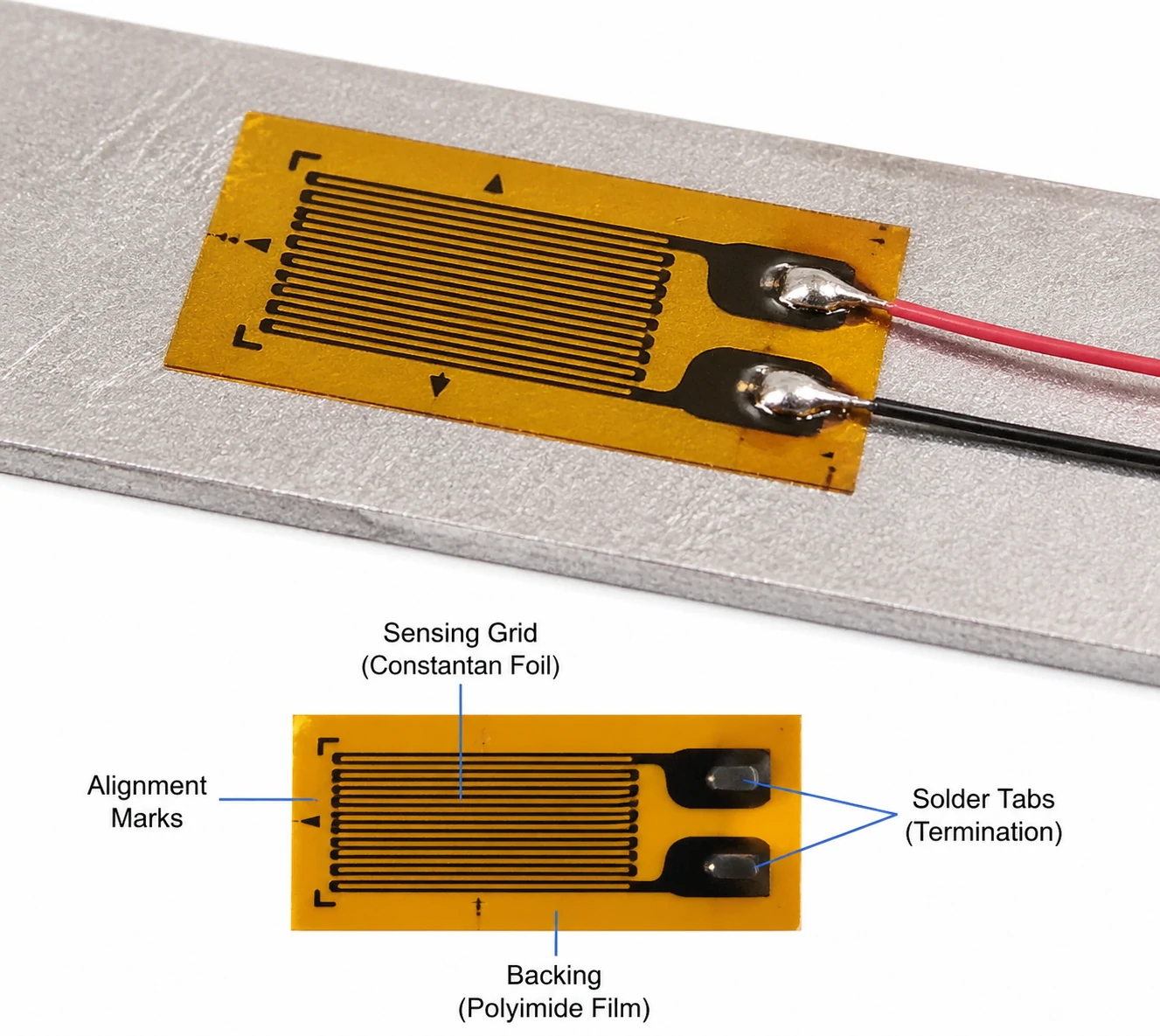

2.2 Tensometru electric (ESG)

Extensometrul electric sau extensometrul de rezistență funcționează pe baza unei modificări a rezistenței electrice. Tensiunea fizică provoacă această modificare a rezistenței, pe care un circuit de punte Wheatstone o transformă apoi într-o ieșire de tensiune măsurabilă. Acest sistem analogic necesită o condiționare și o amplificare atentă a semnalului pentru a produce date utilizabile. O perspectivă cheie este că ESG excelează în detectarea modificărilor microscopice, dar este semnificativ mai vulnerabil la interferența mediului.

3. Comparație de performanță: acuratețe, stabilitate și sensibilitate

3.1 Precizia măsurătorilor

Tensometrul electric oferă o precizie ridicată pe termen scurt. În schimb, tensiometrul cu sârmă vibrantă oferă o precizie excepțional de fiabilă pe termen lung.

3.2 Stabilitate pe termen lung

VWSG excelează în proiectele de monitorizare multianuale, deoarece mecanismul său fizic rezistă în mod inerent la derive. ESG se luptă adesea în aplicații pe termen lung. ESG este foarte predispus la deviația semnalului și la efectele negative ale temperaturii în timp.

3.3 Sensibilitate și rezoluție

ESG oferă o sensibilitate superioară, făcându-l mai potrivit pentru măsurarea microdeformației, efectuarea de teste de laborator și capturarea modificărilor dinamice ale măsurătorilor. VWSG funcționează cu o rezoluție puțin mai mică, ceea ce îl face ideal pentru monitorizarea sarcinilor statice și care se schimbă lentă.

4. Adaptabilitate la mediu: care funcționează mai bine în condiții dure?

4.1 Rezistența la temperatură

Schimbările de temperatură afectează toți senzorii structurali de monitorizare a sănătății. VWSG dispune de compensare de temperatură încorporată, simplificând procesul de colectare a datelor. ESG necesită mecanisme externe de compensare pentru a menține integritatea datelor în timpul fluctuațiilor de temperatură.

4.2 Umiditate, coroziune și praf

VWSG este complet etanșat împotriva elementelor, ceea ce îl face foarte potrivit pentru aplicații încorporate. ESG este foarte sensibil la calitatea instalării și necesită o protecție externă substanțială pentru a supraviețui umezelii și prafului.

4.3 Interferențe electromagnetice (EMI)

VWSG este complet imun la interferența electromagnetică deoarece se bazează pe un semnal de frecvență. ESG rămâne foarte susceptibil la EMI, deoarece emite un semnal analogic. Această imunitate oferă un unghi puternic de vânzare pentru utilizarea senzorilor VWSG în proiecte majore de infrastructură. Acestea funcționează excepțional de bine în regiunile de coastă, tuneluri subterane și baraje mari.

5. Instalare și întreținere: Considerații practice pentru ingineri

5.1 Complexitatea instalării

ESG necesită un proces de instalare meticulos. Tehnicienii trebuie să efectueze pregătirea precisă a suprafeței și să asigure lipirea adezivă critică pentru a obține citiri precise. VWSG oferă o experiență de instalare mult mai robustă. Lucrătorii pot adapta cu ușurință VWSG pentru înglobarea directă a betonului, fără a compromite senzorul.

5.2 Cerințe de întreținere

ESG are un risc de eșec mai mare în domeniu. Operatorii trebuie să efectueze calibrare frecventă pentru a menține funcționarea corectă a ESG. VWSG necesită întreținere minimă odată instalat. Această durabilitate are ca rezultat o durată de viață foarte lungă pentru VWSG.

6. Compatibilitatea sistemelor de achiziție și monitorizare a datelor

6.1 Transmisia semnalului

VWSG gestionează fără efort transmisia pe distanțe lungi, trimițând semnale precise până la câțiva kilometri. ESG se luptă cu cabluri lungi și este sever limitat de zgomotul semnalului.

6.2 Integrarea cu sistemele SHM

Ambele tipuri de senzori oferă integrare cu rețele moderne de monitorizare a sănătății structurale. Acestea asigură compatibilitatea cu înregistratoarele de date standard. Se conectează fără probleme la platformele de monitorizare IoT și la sistemele de monitorizare la distanță. Această interoperabilitate prezintă o oportunitate excelentă de a introduce clienților soluții complete de monitorizare.

7. Aplicații tipice: Unde fiecare senzor are cele mai bune performanțe

7.1 Aplicații pentru extensometru cu sârmă vibrantă

• Baraje și hidrocentrale
• Poduri și tuneluri
• Fundații adânci
• Pante și monitorizare geotehnică

7.2 Aplicații electrice de extensometru

• Testare de laborator
• Cercetare și dezvoltare în domeniul aerospațial și auto
• Testare structurală pe termen scurt
• Măsurători dinamice de înaltă frecvență

8. Cost vs. valoare: buget pe termen scurt vs. rentabilitatea investiției pe termen lung

Atunci când analizează opțiunile de sârmă vibrantă și de extensometru cu rezistență, echipele trebuie să privească dincolo de prețul inițial de achiziție. ESG oferă un cost inițial mai mic. Cu toate acestea, întreținerea și înlocuirile frecvente au ca rezultat un cost ciclului de viață mult mai mare pentru ESG. VWSG necesită o investiție inițială mai mare. De-a lungul timpului, VWSG oferă un cost mai mic de întreținere și înlocuire. O perspectivă crucială în materie de achiziții este că costul total de proprietate (TCO) contează semnificativ mai mult în proiectele mari, pe mai mulți ani.

9. Ghid de decizie: Cum să alegi tensiometrul potrivit pentru proiectul tău

9.1 Criterii cheie de selecție

Echipele de achiziții trebuie să evalueze mai mulți factori de bază înainte de a face o selecție finală a senzorului. Trebuie să luați în considerare durata totală a proiectului și condițiile specifice de mediu de pe amplasament. De asemenea, trebuie să determinați acuratețea necesară, să subliniați constrângerile bugetare stricte și să evaluați fezabilitatea generală a instalării.

9.2 Tabel de comparație rapidă

Factor	Sârmă vibrantă	Electric
Stabilitate	Excelent	Medie
Sensibilitate	Medie	Excelent
Durabilitate	Excelent	Scăzut
Cost (inițial)	Superior	Mai jos

10. Concluzie: Potrivirea tehnologiei la nevoile proiectului

Pur și simplu nu există o soluție „unică pentru toate” atunci când selectați senzori structurali. Pe scurt, VWSG este alegerea superioară pentru monitorizarea pe termen lung în medii dure. ESG rămâne cel mai bun instrument pentru aplicații de testare de înaltă precizie, pe termen scurt.

Invităm cititorii să solicite o consultare tehnică cu echipa noastră de ingineri. Vă putem ajuta să obțineți soluții personalizate de senzori și să discutăm profund cerințele specifice ale proiectului dumneavoastră. Contactați-ne pentru o soluție personalizată de monitorizare a tensiunii pentru următorul dvs. proiect de infrastructură.

[Contactați-ne acum!]

Întrebări frecvente

1. Care este principala diferență dintre un tensiometru cu sârmă vibrantă și un tensiometru electric?

Principala diferență constă în principiile lor de lucru. Un VWSG se bazează pe schimbarea de frecvență a unui fir tensionat pentru a măsura deformarea, în timp ce un ESG măsoară deformarea printr-o modificare a rezistenței electrice.

2. Care extensometru este mai bun pentru proiectele de infrastructură pe termen lung?

Extensometrul cu sârmă vibrantă este mai bun pentru proiecte pe termen lung. Prezintă rezistență inerentă la deviația semnalului și rezistă cu ușurință la condițiile de mediu dure de mai mulți ani.

3. De ce tensometrele electrice se luptă cu transmisia semnalului pe distanțe lungi?

Extensometrele electrice scot un semnal analog de tensiune. Acest semnal analogic se degradează pe cabluri lungi și captează cu ușurință interferența electromagnetică (EMI) și zgomotul semnalului.

4. Pot îngloba tensiometre electrice direct în beton?

Deși este posibil, nu este recomandat fără protecție externă extinsă. VWSG-urile sunt complet etanșate și robuste în mod natural, făcându-le standardul industrial pentru înglobarea directă a betonului.

5. Care opțiune oferă o rentabilitate mai bună a investiției (ROI)?

Pentru proiecte pe termen scurt sau de laborator, ESG oferă un ROI mai bun datorită costurilor inițiale mai mici. Pentru proiectele de infrastructură pe scară largă sau pe mai mulți ani, VWSG oferă un ROI semnificativ mai bun, deoarece costul total de proprietate este mai mic datorită necesităților minime de întreținere și înlocuire.
