Ce este un tensiometru cu sârmă vibrantă? Avantaje, utilizări și limitări

Imaginează-ți un inginer de pod care stă într-un birou, urmărind fluxul de date structurale de la senzori încorporați adânc în pilonii de beton în urmă cu peste un deceniu. Citirile sunt încă precise, iar semnalul este încă stabil. Acest nivel de fiabilitate pe termen lung nu este un accident fericit. Este rezultatul alegerii tehnologiei potrivite pentru job.

Calul de lucru din spatele acestei rezistențe este extensometrul cu sârmă vibrantă. Acest senzor a supraviețuit în mod constant tehnologiilor concurente în medii solicitante. Acest articol va explica exact cum funcționează un tensiometru cu sârmă vibrantă, va evalua avantajele sale principale și limitările sincere și vă va ajuta să potriviți tipul de senzor potrivit următorului dvs. proiect.

Ce este un tensiometru cu sârmă vibrantă?

Pentru a înțelege senzorul, trebuie mai întâi să definim ce măsoară acesta. În inginerie civilă și geotehnică, „deformarea” se referă la cantitatea mică de deformare pe care o experimentează un material atunci când este supus la stres sau sarcină. Măsurarea acestei tulpini este vitală. Le spune inginerilor dacă un pod se îndoaie prea mult, dacă un baraj se așează neuniform sau dacă căptușeala unui tunel preia o presiune periculoasă.

Un tensiometru cu sârmă vibrantă (VW) măsoară această deformare folosind un principiu de funcționare extraordinar de simplu. În interiorul carcasei gabaritului se află un fir de oțel tensionat. Când un impuls electric excită acest fir, acesta rezonează la o frecvență specifică care este direct proporțională cu tensiunea sa. Când materialul structural din jurul gabaritului se deformează, acesta întinde sau comprimă corpul gabaritului, modificând tensiunea firului intern și modificându-i frecvența de rezonanță. Această schimbare de frecvență este apoi convertită într-o citire precisă a deformarii.

Acest semnal bazat pe frecvență este foarte robust. Spre deosebire de extensometrele tradiționale rezistive (folie), care se bazează pe schimbări de tensiune care se pot slăbi la distanță, un semnal de sârmă vibrantă se deplasează fără efort pe cabluri lungi. Acest lucru face din VW gauge cel mai bun senzor de monitorizare structurală a sănătății pentru medii dure și implementări pe mai mulți ani.

Pentru a se potrivi diferitelor scenarii de construcție, acești senzori vin în mod obișnuit în trei configurații principale: montare pe suprafață, înglobare și sudură la suprafață.

Tipuri de tensiometre cu sârmă vibrantă

Selectarea tipului corect de ecartament depinde în întregime de faza proiectului și de materialele implicate.

Model de suprafață: Inginerii înșurubează sau lipesc epoxidic aceste instrumente direct pe suprafețele din beton, oțel sau lemn după finalizarea construcției. Sunt alegerea ideală pentru monitorizarea post-construcție sau proiectele de modernizare. Un prim exemplu este JMZX-212HAT/HB Tensiometru inteligent cu sârmă vibrantă , care oferă o precizie ridicată pentru infrastructura existentă.

Model de încorporare: Muncitorii aruncă aceste instrumente direct în beton proaspăt. Senzorul devine permanent parte a structurii. Ele sunt ideale pentru monitorizarea barajelor, fundațiilor stivuite și turnării în masă a betonului.

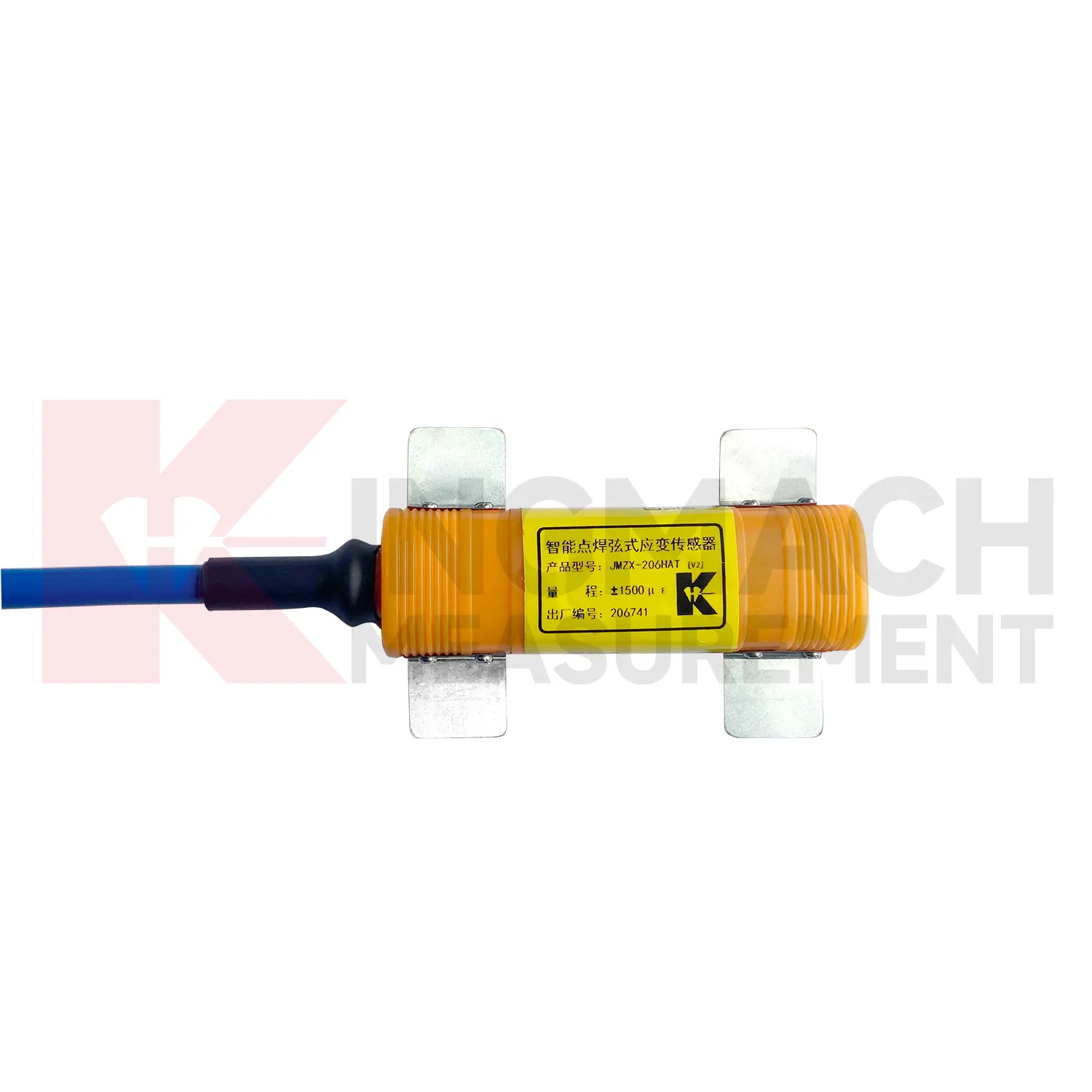

Model sudat la suprafață: Tehnicienii le sudează direct pe elementele de oțel, cum ar fi grinzile podurilor, piloții de oțel și flanșele turnului de vânt. O conexiune sudată rezistă la vibrații și la încărcarea ciclică mult mai bine decât legăturile adezive.

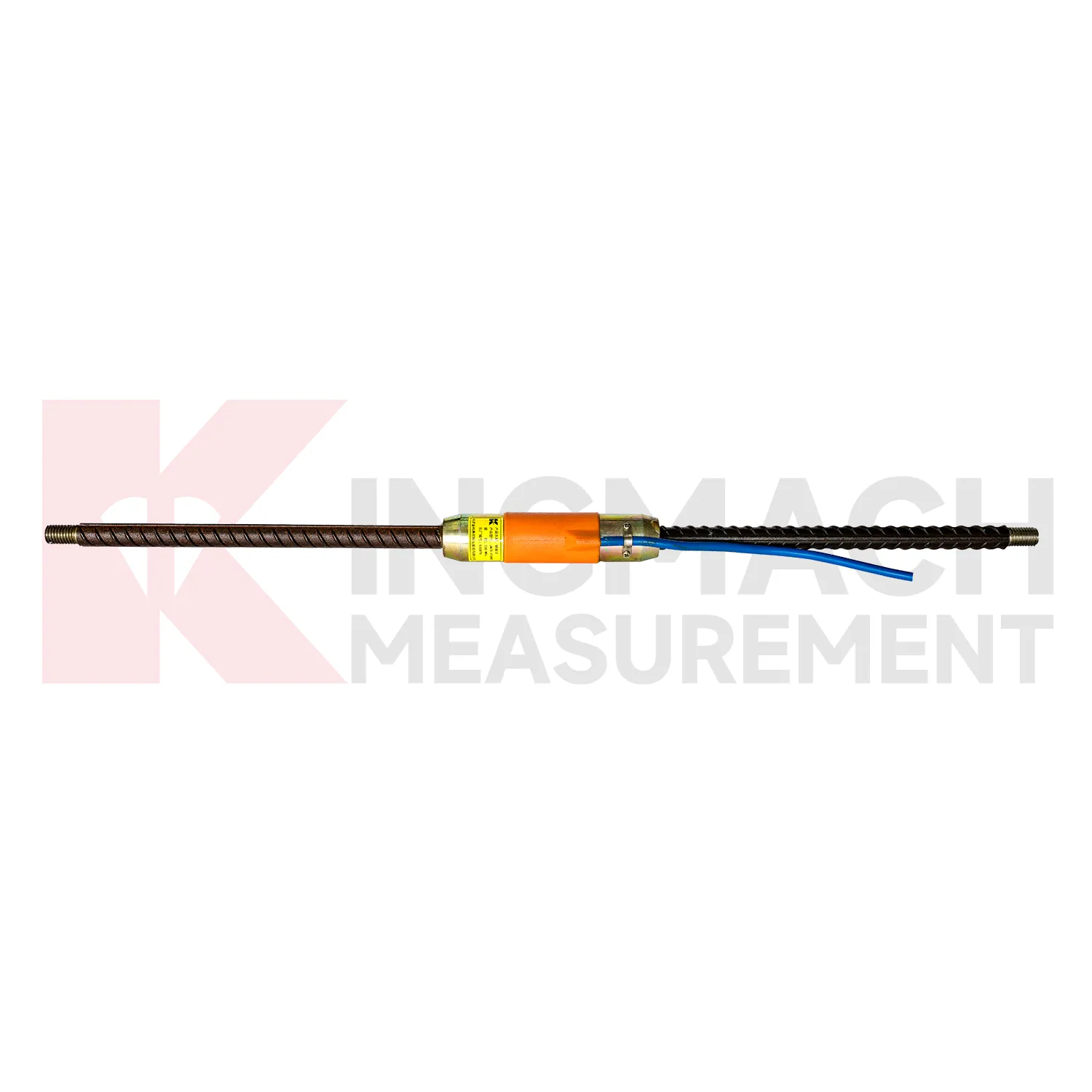

Tensometre pentru bare de armare: Echipajele de construcție plasează acești senzori tubulari tubulari în linie cu barele de armare. Ei măsoară direct forța axială din bara de armare, care este esențială pentru înțelegerea stării de sănătate a piloților, a pereților de sprijin și a căptușelilor tunelurilor.

Ghid de selecție rapidă

Faza Proiectului / Material	Tipul de ecartament recomandat	Aplicație comună
Beton sau cherestea existent	Montare la suprafață	Modernizări, monitorizare istorică a clădirilor
Turnări de beton proaspăt	Încorporare	Baraje, fundații, ziduri de sprijin
Structuri de oțel existente	Sudată la suprafață	Poduri, turnuri de turbine eoliene, piloți de oțel
Structuri din beton armat	Tensometru pentru bare de armare	Piloți portanti, căptușeli de tunel

Avantajele cheie ale manometrelor VW

Inginerii aleg senzorii de sârmă vibrantă ca instrument principal pentru monitorizarea integrității structurale pe perioade lungi de timp, deoarece această tehnologie oferă capabilități permanente de monitorizare. Avantajele principale includ:

Stabilitate excepțională pe termen lung: Ieșirea de frecvență a unui manometru VW menține stabilitatea completă, deoarece performanța sa rămâne neafectată de modificările rezistenței cablului, infiltrarea umidității conectorului și fluctuațiile tensiunii de alimentare. Aceste probleme afectează frecvent instrumentele rezistive de-a lungul timpului, dar senzorii VW rămân stabili de zeci de ani.

Imunitate puternică la EMI/RFI: Şantierele creează un mediu zgomotos din punct de vedere electric. Generatoarele diesel și echipamentele de sudare, împreună cu liniile electrice, produc interferențe. Semnalele din domeniul frecvenței pot trece cu ușurință prin aceste medii, ceea ce elimină nevoia de sisteme costisitoare și grele de ecranare a cablurilor.

Cabluri lungi: Senzorii VW își mențin calitatea semnalului atunci când funcționează cu 1.000 de metri de cablu, care se extinde dincolo de această distanță. Acest lucru le permite inginerilor să direcționeze toate datele înapoi către un singur data logger centralizat pe baraje mari sau tuneluri.

Gamă largă de temperatură de funcționare: Senzorii își mențin funcțiile operaționale în intervale extreme de temperatură, de la regiunile alpine sub zero până la șantierele de construcție a infrastructurii tropicale, permițând utilizarea lor ca sistem standard de monitorizare pentru aplicații geotehnice din întreaga lume.

Termistori încorporați: Majoritatea instrumentelor moderne VW includ un termistor intern, care funcționează ca un termistor încorporat. Sistemul folosește un singur cablu pentru a furniza date de temperatură, ceea ce permite ajustări automate ale temperaturii care îmbunătățesc calitatea datelor colectate.

Variante digitale și inteligente: Modelele inteligente de astăzi folosesc sufixele HAT și HB pentru a-și arăta capacitatea de a conecta sistemele tradiționale cu operațiunile industriale 4.0 moderne. Dispozitivele oferă funcționalitate de ieșire RS-485 împreună cu capacități de stocare a datelor încorporate și conexiune perfectă la echipamentele actuale de înregistrare a datelor IoT și sistemele SCADA.

Aplicații de proiect ale extensometrelor cu sârmă vibrantă

Extensometrele cu sârmă vibrantă acționează ca sistem nervos pentru infrastructura modernă. Ele furnizează date critice într-o gamă largă de proiecte de inginerie civilă.

Pod și Viaduct: Inginerii folosesc calibre de suprafață și sudate pentru a monitoriza îndoirea grinzii, sarcinile portante și dilatarea termică în proiecte care necesită o atenție specială atât pentru structurile cu deschidere lungă, cât și pentru sistemele cu trafic ridicat.

Baraje si Structuri Hidraulice: Calibrele de încastrare dedicate, pe care inginerii le plasează în structurile de beton în masă, urmăresc cele trei procese fundamentale de fluaj și tasare și interacțiunile presiunii porilor de la începutul până la sfârșitul duratei de funcționare a structurii, care durează câteva decenii.

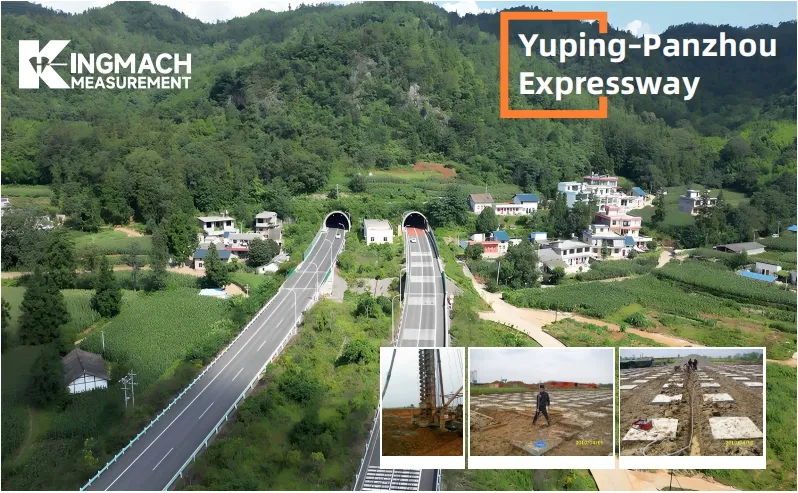

Tuneluri și lucrări subterane: Instrumentele de măsurare pe care inginerii le instalează pe căptușelile tunelurilor și pe șuruburi funcționează pentru a monitoriza convergența, care apare din cauza presiunii de suprasarcină. Sistemul oferă echipelor de inginerie avertizări în avans cu privire la schimbările structurale care apar înainte ca acestea să poată observa orice fisurare vizibilă.

Clădiri înalte și fundații: Extensometrele barelor de armare și calibrele de încastrare în fundații adânci verifică ipotezele de transfer de sarcină făcute în timpul proiectării. Acestea reduc decalajul dintre predicția geotehnică și realitatea construcției.

Turnuri de turbine eoliene: Calibrele sudate la suprafață, care sunt atașate la flanșele turnului, monitorizează îmbinările critice de oboseală ale turnurilor de turbine eoliene în timpul încărcării vântului. Importanța acestei dezvoltări a crescut deoarece parcurile eoliene onshore și offshore se extind în întreaga lume.

Ziduri de sprijin și pante: Rețelele de măsurare distribuite monitorizează mișcarea masei de pământ în timp ce urmăresc procesul de defecțiune progresivă prin capacitățile lor de măsurare. Informațiile adunate aparțin categoriei de date esențiale, care protejează proiectele de terasamente de căi ferate și autostrăzi de potențiale pericole.

Limitări și compromisuri oneste

Niciun senzor nu este perfect pentru fiecare aplicație. Înțelegerea limitărilor extensometrelor VW vă asigură că specificați instrumentul potrivit pentru lucrare.

Nu este potrivit pentru măsurători dinamice: Manometrele VW măsoară deformarea cvasi-statică, deoarece detectează doar mișcări lente în schimbare. Pentru monitorizarea vibrațiilor de înaltă frecvență care depășesc 1 până la 2 Hz, trebuie să utilizați fie accelerometre, fie instrumente rezistive din folie.

Cost unitar mai mare: Procesul de fabricație precis, împreună cu componentele electronice interne ale unui manometru VW, au ca rezultat costuri mai mari în comparație cu instrumentele simple cu folie. Costul devine justificabil atunci când este utilizat pentru instalații permanente, dar rămâne inutil pentru experimentele temporare de laborator.

Necesită echipament de citire compatibil: Semnalele VW au nevoie de unități de citire specifice sau de înregistratoare de date care să se potrivească cerințelor lor de frecvență. Echipele de achiziții trebuie să verifice constrângerile bugetare împreună cu nevoile de compatibilitate la începutul procesului de planificare.

Indicatoarele de încorporare nu pot fi recuperate: Ecartamentul de încastrare devine permanent după instalarea sa în beton. Sistemul are erori permanente de instalare, deoarece acestea nu pot fi remediate. Sistemul necesită calibrare din fabrică împreună cu o instalare expertă, deoarece aceste două elemente garantează performanța corespunzătoare a sistemului.

Deriva de calibrare extremă pe termen lung: În timp ce senzorii VW sunt excepțional de stabili, aceștia pot experimenta o deviere minoră de calibrare pe perioade extreme de mai multe decenii. Inginerii ar trebui să revizuiască specificațiile publicate de deriva pentru proiecte care depășesc 20 până la 30 de ani fără acces planificat la recalibrare.

VW vs. alte tehnologii cu senzori

Cum se compară extensometrul cu sârmă vibrantă cu senzorii alternativi de monitorizare a sănătății structurale?

VW vs. Manometre rezistive (foil).: Indicatoarele VW câștigă cu ușurință în ceea ce privește precizia prin cabluri lungi și intervale de timp extinse. Calibrele cu folie câștigă cu un cost inițial mai mic și un răspuns dinamic de înaltă frecvență.

Indicatori VW față de fibră optică (FBG).: Senzorii FBG excelează la detecția distribuită de-a lungul unei singure fibre continue și oferă transmisie pe distanțe ultra-lungi. Senzorii VW câștigă în ceea ce privește costul total, maturitatea ecosistemului și ușurința înlocuirii hardware-ului de citire.

Senzori VW vs MEMS: MEMS (sisteme micro-electro-mecanice) excelează în aplicații dinamice de înaltă frecvență. Tehnologia VW rămâne alegerea superioară pentru monitorizarea permanentă statică și cvasi-statică.

Tabel de comparație tehnologică

Tip senzor	Cel mai bun caz de utilizare	Stabilitate pe termen lung	Potrivire tipică a infrastructurii
Sârmă vibrantă	Monitorizare lentă, statică a deformarii	Excelent (decenii)	Baraje, tuneluri, fundații, civile grele
Rezistiv (Folie)	Testare dinamică de înaltă frecvență	Sărac spre moderat	Teste de laborator, diagnostice pe termen scurt
Fibră optică (FBG)	Rețele distribuite de înaltă densitate	Excelent	Conducte, deschideri masive continue
MEMS	Urmărire dinamică a vibrațiilor și a înclinării	Bun	Monitorizare seismică, dinamică a podului activ

Cele mai bune practici de instalare

Pentru a beneficia la maximum de senzorul dvs. de inginerie civilă necesită o instalare meticuloasă.

Montare la suprafață: Pregătirea corectă a suprafeței este obligatorie. Pisați suprafața plată și degresați-o bine. Asigurați-vă că gabaritul este orientat corect cu axa principală a tensiunii și instalați capace fizice pentru a proteja senzorul de traficul de construcții.

Încorporare: Poziționați în siguranță gabaritul în cușca de armare și mențineți cerințele stricte pentru acoperirea betonului. Dirijați cablurile de semnal cu grijă pentru a evita îndoirea sau ruperea în timpul turnării betonului. Luați întotdeauna o citire de bază de zero înainte ca betonul să se apuce.

Sudată la suprafață: Respectați strict cerințele de calitate a sudurii. Lăsați metalul să sufere o reducere a tensiunilor după sudare și finalizați faza de răcire înainte de a stabili valoarea inițială a liniei de bază.

Sfaturi universale: Înregistrați întotdeauna valorile de referință imediat după instalare. Utilizați termistorul încorporat pentru practicile de compensare a temperaturii. În cele din urmă, stabiliți un protocol clar de etichetare a cablurilor pentru matricele cu mai mulți senzori pentru a preveni confuzia la terminalul de înregistrare de date.

Cum să specificați și să vă sursați indicatorul

Când sunteți gata să achiziționați un tensiometru cu sârmă vibrantă, concentrați-vă pe detalii. Creați o listă de verificare strictă a specificațiilor care să includă intervalul de măsurare necesar (măsurat în microdeformare sau $\mu\varepsilon$), lungimea manometrului, fereastra de temperatură de funcționare, tipul de ieșire dorit (analogic vs. digital RS-485), lungimea cablului și ratingul IP.

Când vorbiți cu furnizorii, puneți întrebările potrivite. Solicitați mostre de certificate de calibrare. Întrebați despre imunitatea cross-ta3245lk dacă instalați matrice mari multi-senzori. Verificați dacă senzorii lor sunt compatibili în mod nativ cu marca dvs. preferată de înregistrare de date și confirmați termenele de livrare pentru cantități comerciale mari.

Pentru proiectele care necesită monitorizare de înaltă precizie a suprafeței, seria JMZX-212 oferă un echilibru excelent de durabilitate și integrare digitală, îndeplinind standardele internaționale stricte de infrastructură.

Concluzie

Extensometrul cu sârmă vibrantă își câștigă locul în monitorizarea structurală pe termen lung nu prin noutatea strălucitoare, ci prin fiabilitatea dovedită. Măsoară schimbarea prin semnale de frecvență robuste, oferind stabilitate excepțională, imunitate puternică la interferențe și transmisie fără întreruperi de date pe șantiere masive. Deși nu sunt concepute pentru teste de impact dinamice, de mare viteză, performanța lor cvasi-statică este de neegalat. Este o calitate care contează cel mai mult atunci când se așteaptă ca acești senzori să supraviețuiască în siguranță echipajelor de construcții care i-au instalat.

Sunteți gata să vă echipați următorul proiect? Vă invităm să trimiteți specificațiile proiectului dvs. echipei noastre de ingineri pentru asistență personalizată pentru selecția senzorilor. Contactați-ne astăzi pentru o ofertă sau pentru a descărca fișe cuprinzătoare ale produsului.

Întrebări frecvente

1. Cât de precis este un tensiometru cu sârmă vibrantă?

Când este instalat corect și este compensată cu temperatura folosind termistorul său încorporat, un tensiometru VW de înaltă calitate oferă de obicei o precizie de $\pm0,1\%$ până la $\pm0,5\%$ la scara completă, ceea ce îl face foarte fiabil pentru monitorizarea sănătății structurale.

2. Pot funcționa manometrele VW în condiții de scufundare?

Da. Indicatoarele VW de încorporare și montate pe suprafață sunt sigilate în mod obișnuit cu un grad ridicat de IP (adesea IP68). Acest lucru le permite să funcționeze permanent în timp ce sunt scufundați în apă, ceea ce este esențial pentru proiectele de baraj și fundații adânci.

3. Care este durata de viață tipică a unei tensometre încorporate?

Deoarece firul de oțel intern este etanșat ermetic și protejat de oxidarea externă, un tensiometru VW încorporat poate funcționa cu ușurință cu precizie timp de 25 până la 50 de ani, deseori durand întreaga durată de viață a structurii gazdă.

4. Am nevoie de echipament special pentru a citi datele?

Da. Deoarece instrumentele VW scot un semnal de frecvență mai degrabă decât o tensiune simplă, trebuie să utilizați o unitate de citire a firului vibrant dedicat sau un înregistrator de date configurat special cu un modul de interfață cu cablu vibrant.

5. Poate fi reparat un cablu rupt pe un gabarit încorporat?

Dacă un cablu este tăiat în afara structurii de beton, acesta poate fi îmbinat folosind cutii de joncțiune impermeabile adecvate. Cu toate acestea, dacă cablul este rupt adânc în interiorul betonului turnat lângă corpul senzorului, ecartamentul se pierde definitiv. Acest lucru evidențiază necesitatea unui traseu atent al cablurilor în timpul construcției.
