Senzori de nivel al apei Kingmach pentru monitorizarea barajului

De ce contează monitorizarea nivelului apei în siguranța barajului

Nivelul apei este una dintre variabilele de funcționare din spatele programării rezervoarelor, controlului inundațiilor, revizuirii infiltrațiilor și deciziilor de avertizare. Poate descrie sarcina hidraulică asupra structurii, poate indica dacă o conductă de evacuare se comportă conform așteptărilor și poate ajuta la interpretarea modificărilor apei subterane sau a presiunii interne atunci când este citită cu alte instrumente.

Rezultatul util este mai degrabă o serie de timp comparabilă decât un număr izolat. Inginerii pot compara precipitațiile, schimbarea rezervorului, răspunsul la drenaj și condițiile interne în timp, atunci când datele de măsurare sunt păstrate cu datele de măsurare. Aceasta este baza pentru a decide dacă o schimbare necesită investigație sau este în concordanță cu răspunsul normal al site-ului.

Principalele tipuri de senzori de nivel al apei pentru monitorizarea barajului

Senzorul trebuie să se potrivească cu punctul de măsurare. Un senzor de presiune scufundat se poate potrivi într-un tub de observare încorporat sau o conductă de reducere a presiunii, în timp ce măsurarea radar sau cu ultrasunete poate evita contactul cu o suprafață de apă deschisă. Sistemele de plutire, barbotatoarele și instrumentele manuale ale personalului rămân relevante acolo unde condițiile de amplasament sau metoda de validare le fac practice.

Indicatoarele manuale de personal merită un loc în planul de monitorizare. Acestea oferă o referință vizibilă, fără energie pentru punere în funcțiune, verificări periodice și investigații post-eveniment. Definiți datele de referință, ruta de acces sigură, intervalul de inspecție și formatul de înregistrare marcat de timp, astfel încât aceste citiri să poată valida, mai degrabă decât să încurce, fluxul de date digitale.

Cum funcționează senzorii de nivel al apei cu presiune diferențială

Un senzor hidrostatic transformă presiunea apei la punctul de detectare într-o valoare de nivel. Pe măsură ce coloana de apă de deasupra senzorului crește, presiunea crește. Pentru o diafragmă scufundată, relația poate fi exprimată ca Delta P = rho gh, astfel încât nivelul raportat depinde de densitatea fluidului, elevația senzorului și o referință atmosferică stabilă.

Pentru aplicații în aer liber, un cablu ventilat sau un tub de aer intern poate face referire la măsurarea la presiunea atmosferică. Acest lucru reduce riscul de a trata schimbarea barometrică ca un eveniment la nivelul apei. Nu elimină necesitatea disciplinei pe teren: înregistrați cota senzorului și datele de referință la punerea în funcțiune, mențineți calea de ventilație uscată și deschisă și comparați o citire stabilă cu o referință controlată sau manuală.

Această metodă de măsurare este potrivită pentru multe puncte de baraj și hidrologie, dar nu trebuie selectată numai după etichetă. Cumpărătorul trebuie să verifice geometria conductei, înălțimea așteptată, riscul de sedimente, traseul cablului, accesul la întreținere și arhitectura datelor înainte de a confirma o abordare bazată pe presiune.

Acuratețe, rezoluție și gamă: ce ar trebui să compare cumpărătorii

Rezoluția este cel mai mic increment pe care un dispozitiv îl poate detecta sau afișa. Precizia descrie cât de aproape este valoarea raportată de valoarea reală în condiții definite. O creștere fină a afișajului nu garantează în sine că un prag de avertizare sau o tendință pe termen lung este fiabilă; De asemenea, contează decalajul de instalare, răspunsul la temperatură, calibrarea și stabilitatea punctului de referință.

Alegeți intervalul în raport cu coloana de apă maximă credibilă, nu numai cu nivelul normal de funcționare. Examinați nivelul de inundație, înălțimea țevii, presiunile preconizate și consecințele supraîncărcării. RFQ ar trebui să precizeze, de asemenea, scopul ingineresc al citirii, deoarece criteriile de acceptare pentru raportarea rezervorului, monitorizarea tendințelor și răspunsul la alarmă pot diferi.

JMYC-67XXAWL și JMYC-67XXAD: alegerea arhitecturii de date

Pentru rezervoare îndepărtate, hidrologie sau puncte de baraj nesupravegheate, Kingmach JMYC-67XXAWL combină un senzor de presiune diferențială, un DTU 4G încorporat și o baterie internă. Modelele sale de 10 m, 20 m și 30 m pot simplifica implementarea acolo unde un traseu de cablu protejat și sursa de alimentare locală sunt dificil de furnizat. Adecvarea sa depinde în continuare de acoperirea celulară, intervalul de eșantionare planificat, accesul la instalare și un plan realist de service a bateriei.

Kingmach-ul JMYC-67XXAD ia calea de integrare prin cablu. Interfața sa RS485 și cerința de alimentare DC 9-24 V îl fac potrivit acolo unde au fost deja proiectate un logger, o sursă de alimentare, un traseu de cablu protejat și o arhitectură de achiziție. Variantele sale de 10 m, 20 m și 30 m ar trebui selectate în funcție de înălțimea maximă așteptată, mai degrabă decât de nivelul normal al apei.

Diferența de specificații ar trebui să conducă la o decizie de inginerie. Modelul AWL raportează rezoluție de 1 mm și precizie de +/-0,1% FS cu transmisie 4G alimentată cu baterie; modelul AD raportează rezoluție de 0,1 mm și precizie FS de 0,2% cu integrarea RS485. Comparați aceste cifre cu întregul lanț de măsurare, inclusiv controlul originii, eroarea de instalare, scopul alarmei și constrângerile de întreținere, în loc să alegeți un număr.

Factori de instalare care afectează precizia reală

Un senzor specificat corect poate furniza date slabe de proiect atunci când instalația este slabă. Utilizați un montaj stabil, o referință verticală documentată, un traseu protejat al cablului, un acces curat la tub sau conductă și un zero sau decalaj înregistrat. Într-o țeavă de evacuare sau un tub de nivel al apei încorporat, documentați aranjamentul suspensiei și poziția senzorului, astfel încât viitorii operatori să poată interpreta modificările după întreținere sau înlocuire.

Sedimentele, încrustarea biologică, turbulențele, aerul prins, încordarea cablului, expunerea la trăsnet și ciocănirea pot afecta o măsurătoare. Instalațiile cu senzori de presiune necesită căi de aerisire uscate și deschise. Stațiile care funcționează cu baterie necesită reîncercări de comunicații și programul de eșantionare evaluate în funcție de durata de viață. Rețelele RS485 au nevoie de un plan definit pentru ecranare, împământare, protecție la supratensiune și verificări de punere în funcțiune.

Flux de lucru pentru monitorizarea barajului și link-uri verificate pentru aplicații

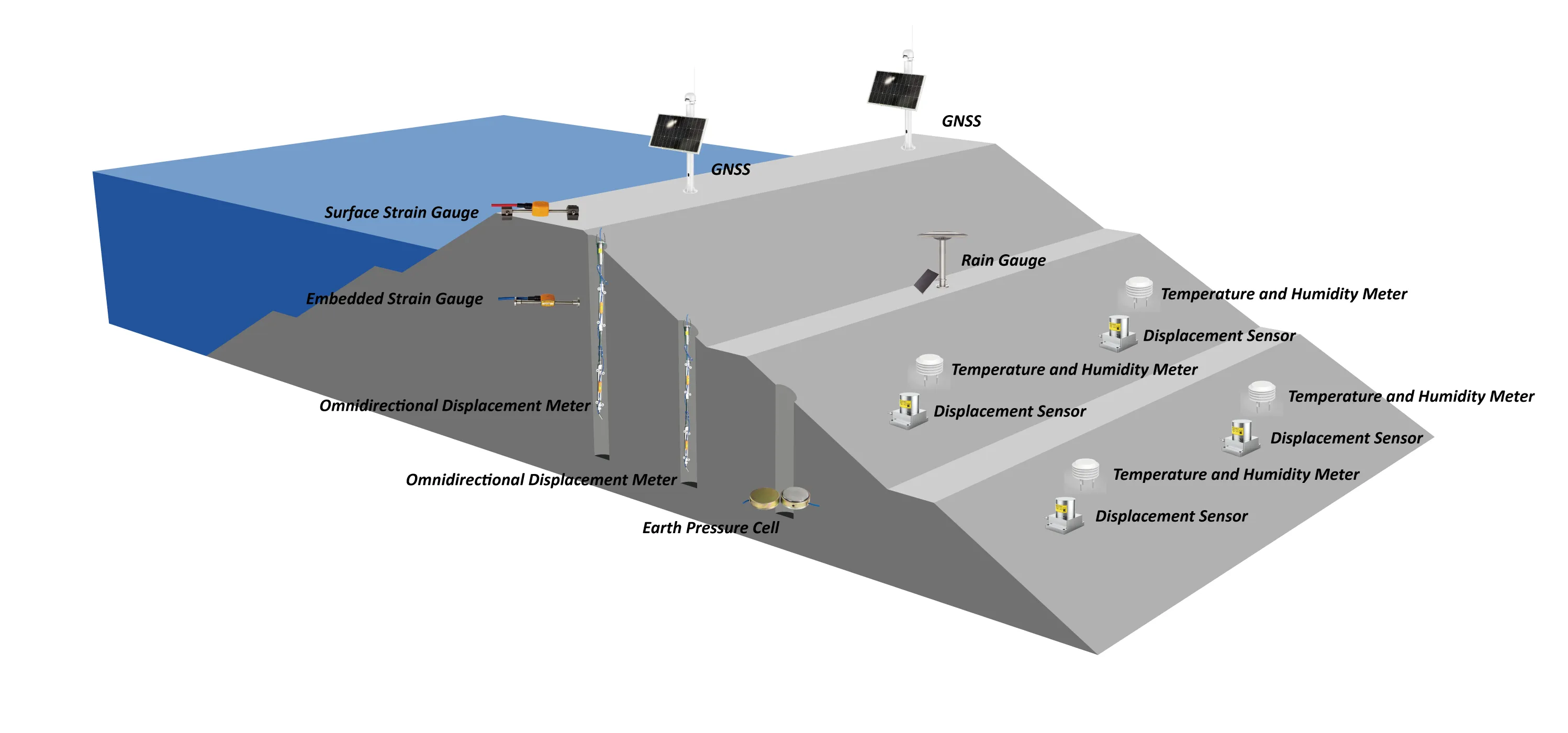

Un sistem de monitorizare a barajului combină în mod normal mai mult de o ieșire de senzor. Canalul de nivel al apei devine mai util atunci când este revizuit cu infiltrații, tasări, deplasări, înclinare, precipitații și înregistrări operaționale. a lui Kingmach soluție de monitorizare a barajului descrie această abordare la nivel de sistem prin observații structurale, de infiltrații, hidrologice, de mediu și de încărcare.

Pentru calea datelor, definiți unde sunt colectate, transmise, revizuite și reținute datele înainte de a selecta un senzor. Un punct la distanță poate necesita un dispozitiv 4G integrat; un site cu fir poate necesita un plan de canale, un înregistrator de date, cablare de protecție și o platformă de revizuire. Cele disponibile cititoare și înregistratoare de date şi software de monitorizare să furnizeze puncte de referință interne relevante pentru acea discuție RFQ.

Nu a fost adăugat niciun caz specific de performanță a barajului la acest articol, deoarece materialul furnizat nu verifică unul pentru aceste două modele la nivelul apei. În schimb, o anchetă de proiect ar trebui să furnizeze desenul locului, scopul măsurării, lista de instrumente și criteriile de acceptare, astfel încât configurația să poată fi revizuită în raport cu instalația reală.

Lista de verificare a selecției pentru echipele de achiziții și inginerie

Punct de măsurare

• Definiți dacă punctul este o suprafață de rezervor, un tub încorporat, o ieșire a conductei de eliberare a presiunii, un foraj de apă subterană, un puț de calmare sau o stație de hidrologie.
• Confirmați înălțimea maximă credibilă, cota de referință, constrângerile de acces și intervalul necesar.

Sistem tehnic

• Setați precizia și ținta de raportare pentru revizuirea tendințelor, gestionarea alarmelor sau raportarea operațională.
• Selectați funcționarea cu baterie 4G pentru puncte la distanță sau RS485 pentru o rețea de achiziție prin cablu.
• Specificați montarea, geometria țevii, traseul cablurilor, protecția aerului, împământarea, protecția la supratensiune și metoda de validare.

Comercial si livrare

• Solicitați fișa de date, documentația de calibrare, diagrama de cablare, ghidul de instalare, detalii IP, detalii de ambalare, confirmarea timpului de livrare și termenii de garanție.

Întreținere și acceptare

• Definiți intervalele de inspecție și curățare, accesul la înlocuirea bateriei, acolo unde este cazul, verificări ale aerului, verificări ale jurnalelor și compararea cu un manual sau o referință examinată.

Greșeli frecvente de cumpărare

Compararea doar a rezoluției este o eroare comună. Un increment de afișare de 0,1 mm poate fi util, dar acceptarea depinde și de precizia la scară completă, geometria instalării, comportamentul temperaturii, condițiile de calibrare și stabilitatea referinței. Setați mai întâi toleranța de decizie necesară, apoi comparați instrumentul complet și planul de instalare.

Comunicarea este adesea decisă prea târziu. Un dispozitiv 4G de putere redusă poate reduce munca pe teren la un punct la distanță, dar are nevoie de acoperire și de un plan de service pentru baterie. Un dispozitiv RS485 cu fir poate fi mai ușor de întreținut într-o rețea de achiziție finalizată, dar numai dacă alimentarea, protecția cablului, împământarea și controlul supratensiunii sunt deja în domeniu.

Ignorarea întreținerii ventilației creează un alt risc care poate fi evitat. O referință ventilată poate reduce eroarea barometrică, dar condensul, blocarea sau pătrunderea apei pot compromite citirile. Adăugați verificări manuale de referință după instalare, inundare, activitatea de construcție și înlocuirea senzorului, astfel încât înregistrarea datelor să rămână defensabilă.
